Utensili per pressa piegatrice

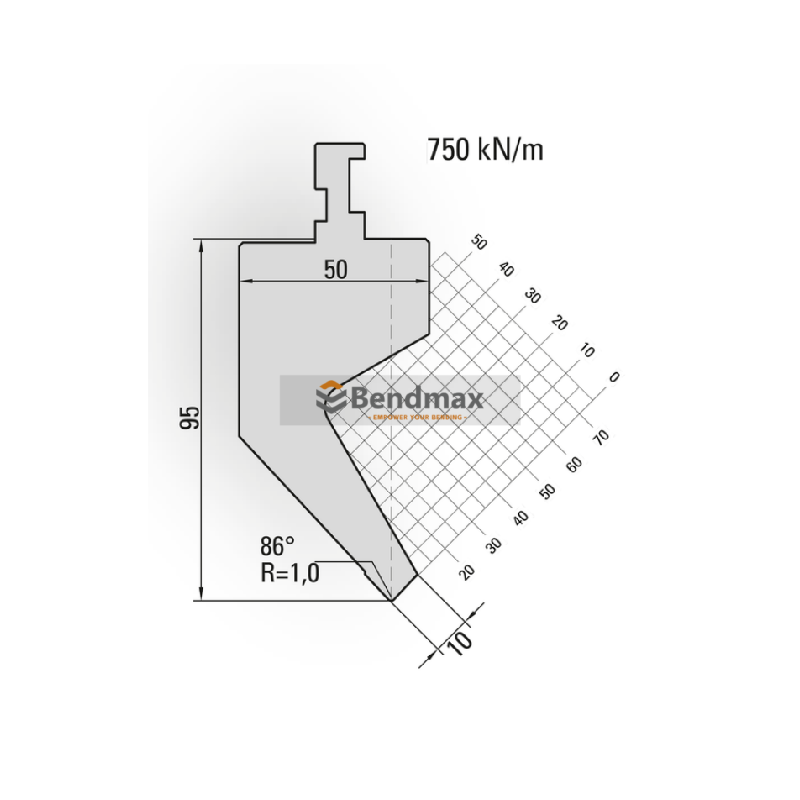

IL Punzone per pressa piegatrice a collo d'oca Wila-System Tipo II 86°/R1.0/H95 n. 14.040 presenta un angolo di lavoro di 86°, Raggio della punta R1.0, E altezza compatta H95Il suo profilo a collo d'oca offre un'efficace distanza di sicurezza per la piegatura di scatole e flange di ritorno, mentre il design ad altezza ridotta migliora la flessibilità in configurazioni con luce diurna limitata o con utensili multipli.

IL Punzone piegatore a pressione Wila-System Narrow Acute 28°/R3.0/H163 No.19.231 presenta un angolo ultra-acuto di 28°, Raggio della punta R3.0, E altezza standard H163. Suo profilo snello e slanciato È progettata per la piegatura di canali profondi e in spazi ristretti, consentendo la formatura precisa di parti strette a forma di U e profili complessi che richiedono capacità di piegatura ad angoli ridotti e funzionamento senza interferenze.

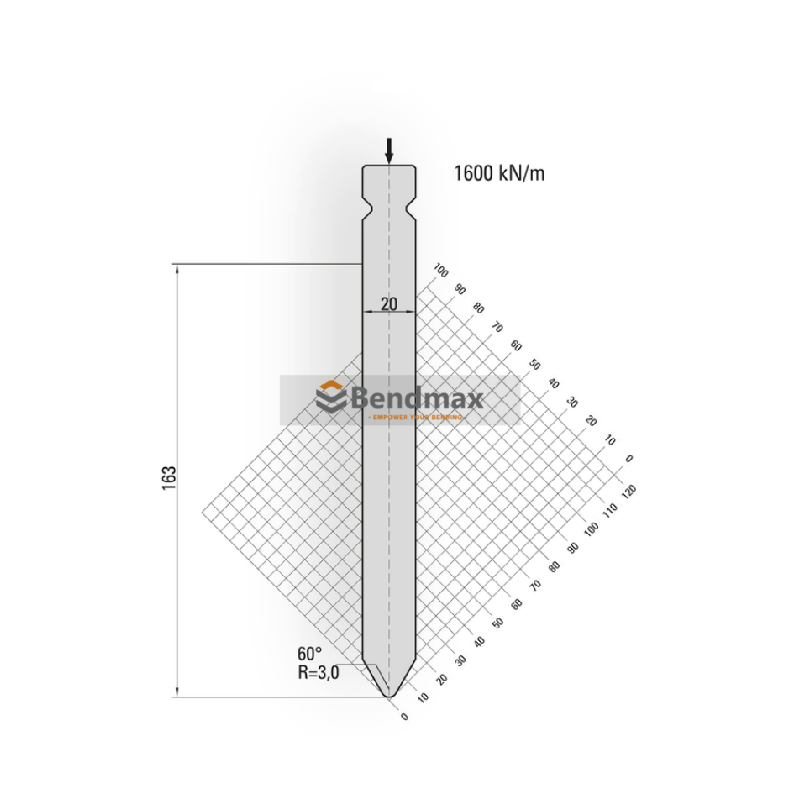

IL Punzone per pressa piegatrice per impieghi gravosi Wila-System 60°/R3.0/H163 n. 19.024 presenta un angolo acuto di 60°, Raggio della punta R3.0, E altezza standard H163, progettato per operazioni di piegatura gravose. Il suo design del profilo rinforzato fornisce elevata resistenza e rigidità, rendendolo adatto per formatura ad angolo acuto e piegatura di lamiere spesse che richiedono tonnellaggio elevato e prestazioni stabili.

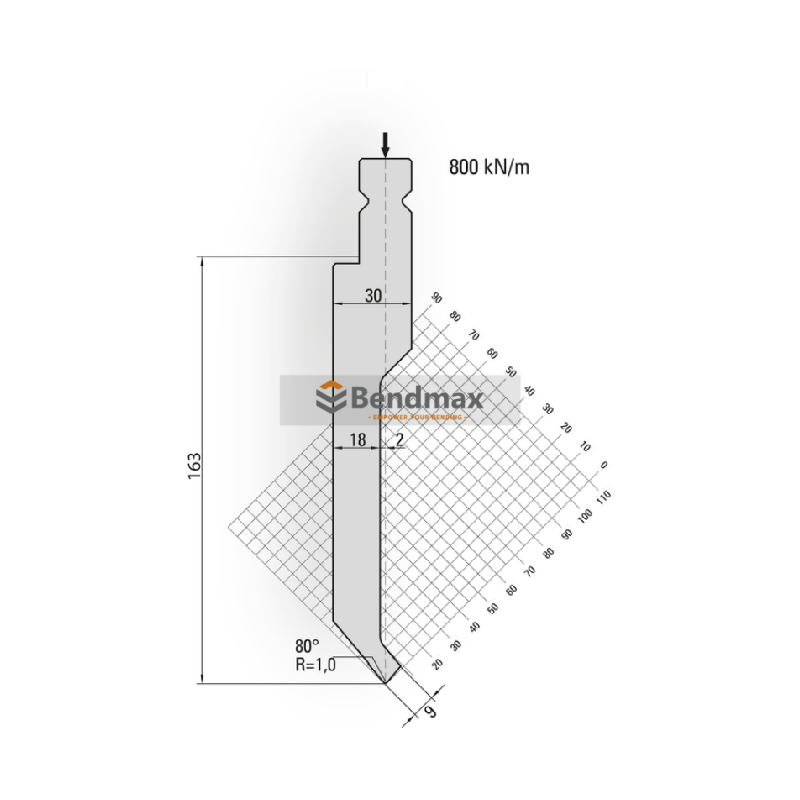

IL Perforatrice per serramenti Wila-System 80°/R1.0/H163 n. 19.022 presenta un profilo stretto in stile finestra, Angolo di lavoro di 80°, Raggio della punta R1.0, E altezza standard H163La sua geometria slanciata è progettata per fornire un ampio spazio libero nelle aree di piegatura ristrette, rendendola ideale per la formatura di precisione di canali stretti, telai di finestre e componenti profilati che richiedono una piegatura senza interferenze.

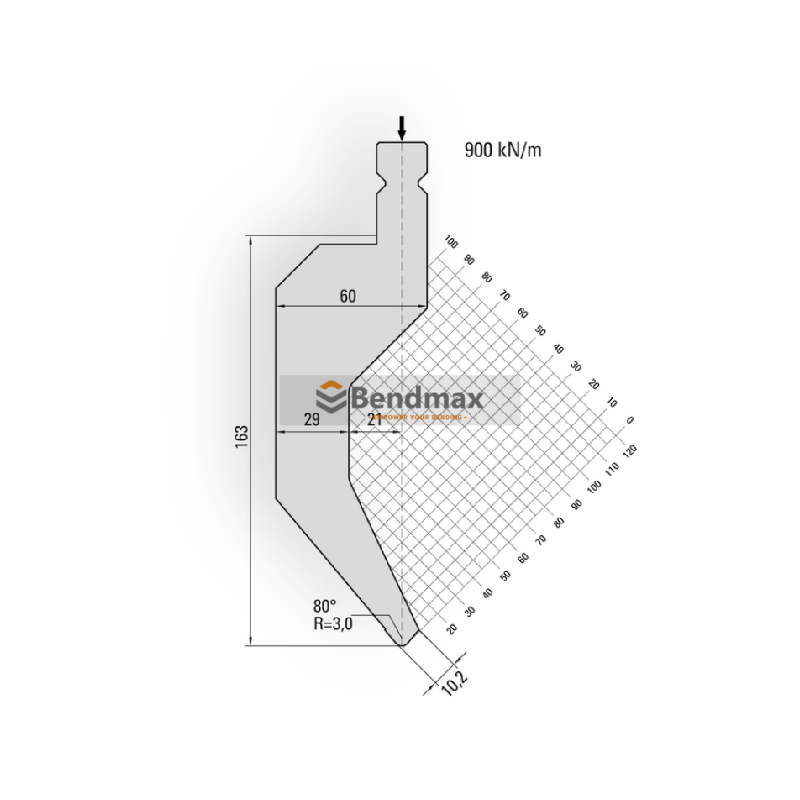

IL Punzone piegatore a collo d'oca Wila Tipo I Sistema 80°/R3.0/H163 N. 19.225 presenta un Angolo di lavoro di 80°, Raggio della punta R3.0, E Altezza H163Progettato per la piegatura di precisione con maggiore spazio libero. Il profilo a collo d'oca consente flange di ritorno profonde e piegature a scatola complesse senza interferenze, garantendo prestazioni di formatura stabili su applicazioni di lamiera di medio spessore.

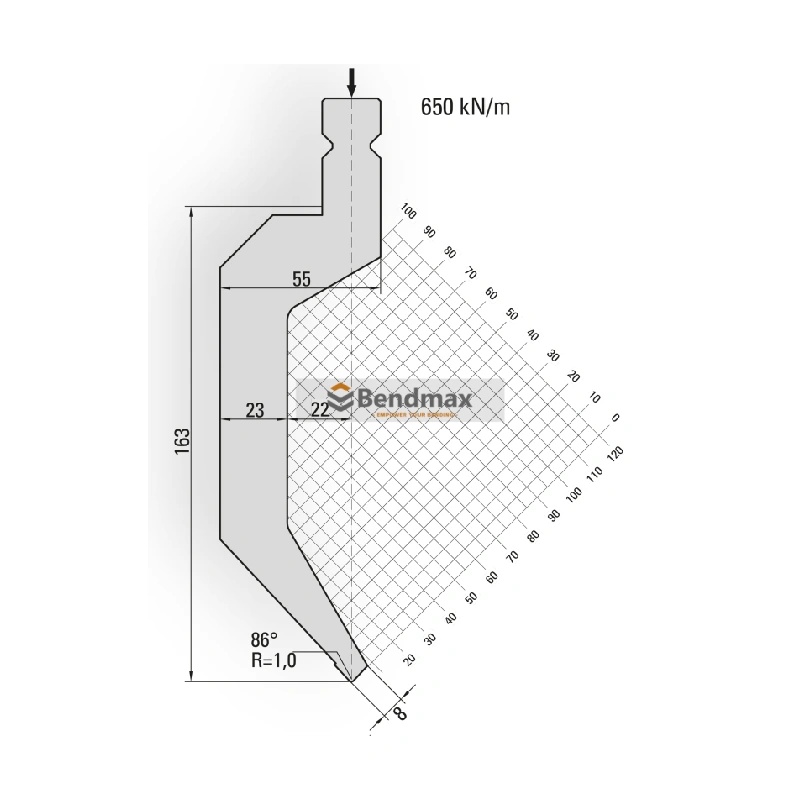

IL Sistema Wila 86°/R1.0/H163 N. 19.023 è un punzone per pressa piegatrice ad alte prestazioni progettato per la piegatura di precisione a 90° dove è richiesto lo spazio libero del pezzo (evitando interferenze). L'angolo di lavoro di 86° consente una compensazione precisa del ritorno elastico per ottenere vere piegature finite a 90°, mentre il raggio della punta R1.0 supporta una formatura pulita con un rischio ridotto di crepe su materiali standard. Il suo profilo ottimizzato fornisce uno spazio libero aggiuntivo, rendendolo ideale per piegare componenti a forma di scatola o flangia con ostacoli strutturali. Questo utensile è più adatto per spessori di lamiera che vanno da Da 0,8 mm a 3,0 mm Acciaio dolce, a seconda della selezione dello stampo e dei requisiti di piegatura. Realizzato in acciaio per utensili temprato di alta qualità, garantisce eccellente durata, ripetibilità e compatibilità con i sistemi di serraggio in stile Wila.

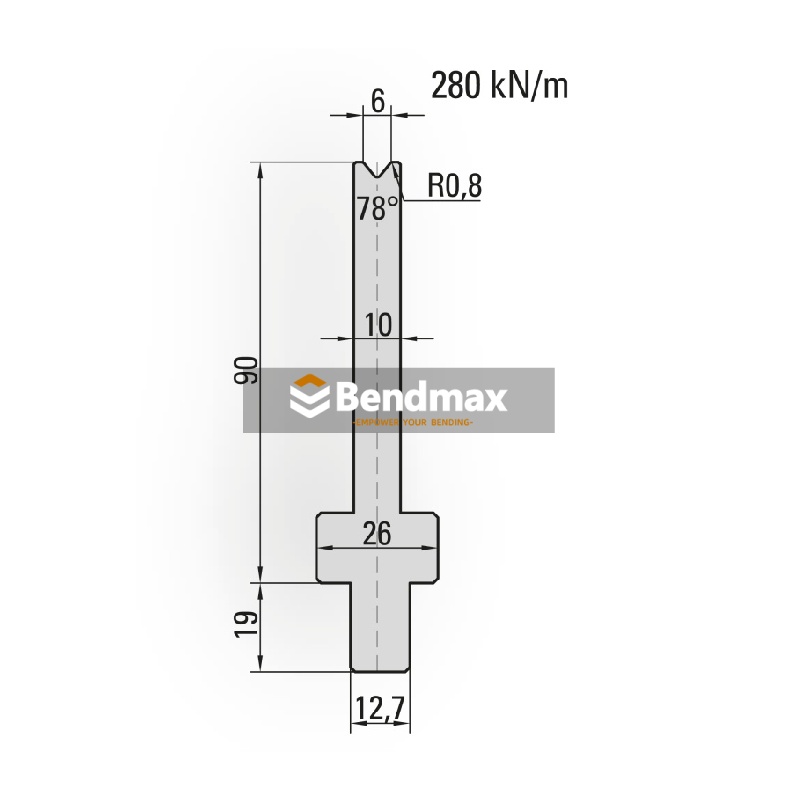

Questo stampo singolo a V in stile BystronicRealizzata in acciaio per utensili temprato 42CrMo, questa matrice eccelle nelle applicazioni che richiedono piegature nette e precise su materiali sottili come alloggiamenti per componenti elettronici, staffe per sensori e assemblaggi compatti in acciaio inossidabile. Per una corretta selezione della matrice, l'apertura a V deve corrispondere allo spessore della lamiera e al raggio di curvatura desiderato, al fine di garantire una formatura stabile ed evitare il sovraccarico della pressa piegatrice. Gli operatori devono evitare un tonnellaggio eccessivo e verificare sempre l'allineamento degli utensili per mantenere una precisione di piegatura costante e prolungare la durata della matrice.

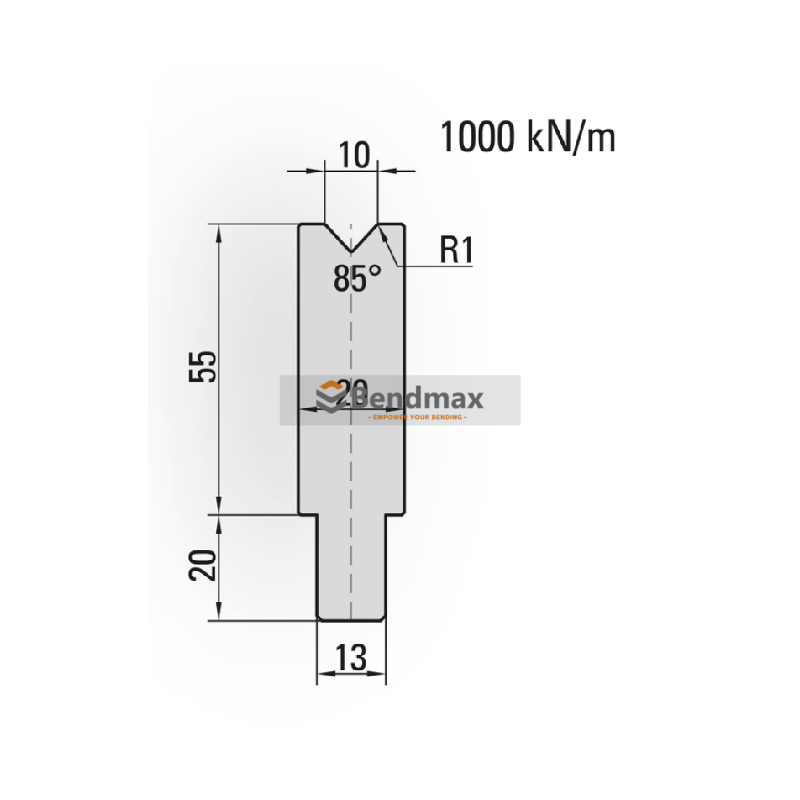

IL Utensile per stampi a V singola compatibile con Bystronic Presenta una sola tacca a V ed è adatta a presse piegatrici CNC di piccole e medie dimensioni con elevate esigenze di precisione. Ha una struttura semplice, è facile da installare e, grazie alla presenza di una sola tacca, la sostituzione è relativamente rapida.Matrici intercambiabili con il sistema Trumpf-WILA e uguali al 100% alla configurazione con codolo Trumpf-WILA.Per i modelli Bystronic EURO si utilizzano utensili Promecam standard con una modifica aggiuntiva del codolo.Le matrici standard Promecam possono essere utilizzate con l'adattatore speciale.Gli angoli più comuni sono 30°, 60°, 86°, ecc., e può elaborare angoli maggiori o uguali a 90°.

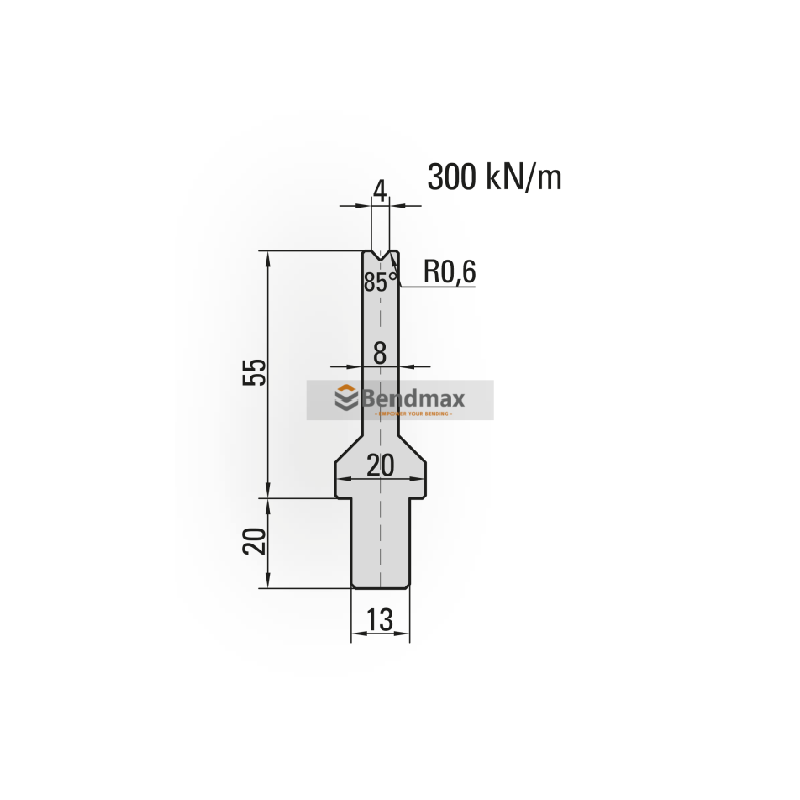

Progettato per la fabbricazione di componenti visibili di fascia alta, ilStampo di precisione V4è la soluzione definitiva per produrre piegature perfette e senza segni su materiali sensibili. È ampiamente utilizzato nella produzione di involucri per dispositivi medici, elettrodomestici da cucina in acciaio inossidabile e finiture architettoniche. dove l'estetica della superficie è fondamentale. Riducendo al minimo i segni di trascinamento e garantendo una perfetta uniformità angolare su lamiere sottili, questo strumento riduce significativamente la necessità di lucidatura secondaria, ottimizzando la produzione per le officine di lavorazione di lamiere di precisione.

L'LVD-sistema singolo V acuto dieRealizzata in acciaio legato 42CrMo temprato, questa matrice è ideale per la formatura di angoli acuti e raggi stretti in componenti di precisione in lamiera utilizzati nell'elettronica, nei componenti per elettrodomestici e negli assemblaggi meccanici di precisione. Quando si sceglie questo tipo di matrice, è importante abbinare l'apertura a V allo spessore della lamiera e al raggio di curvatura per garantire una formatura pulita senza sovraccaricare l'utensile. Per un utilizzo sicuro, è fondamentale mantenere la matrice correttamente allineata, evitare di superare il carico massimo consentito e ispezionare regolarmente le superfici di lavoro per mantenere una qualità di piegatura costante. È disponibile una gamma completa di utensili standard per presse piegatrici da 120 a 30000 kN. Sono disponibili matrici a V singole, multiple e regolabili, utensili verticali rimovibili e utensili speciali per applicazioni personalizzate.Bendmax produce utensili di alta qualità, rettificati con precisione e realizzati con i migliori materiali per garantire massima resistenza e lunga durata.

È disponibile una gamma completa di utensili standard per presse piegatrici da 120 a 30000 kN. Sono disponibili matrici a V singole, multiple e regolabili, utensili verticali rimovibili e utensili speciali per applicazioni personalizzate. Bendmax produce utensili di alta qualità, rettificati con precisione e realizzati con i migliori materiali per garantire massima resistenza e lunga durata. IL Matrice per piegatrice a V singola stile LVD Realizzata in acciaio per utensili temprato 42CrMo, questa matrice a V è progettata per la formatura di angoli acuti in componenti di precisione in lamiera utilizzati in alloggiamenti elettrici, componenti hardware e lavorazioni leggere. Quando si sceglie questo tipo di matrice a V, assicurarsi che l'apertura a V corrisponda allo spessore del materiale e al raggio interno desiderato per ottenere risultati accurati senza sovraccaricare la matrice. Per prestazioni ottimali, gli operatori devono mantenere pulite le superfici della matrice, assicurarsi del corretto allineamento della matrice ed evitare di superare i limiti di carico della pressa piegatrice per prevenire usura prematura o incoerenze angolari.

Raggiungere la perfezione, Utensile per pressa piegatrice con raggio R1.6 ottimizzato., una matrice a V di alta qualità da 86° progettata per il sistema di utensili LVD. Con un'apertura V16 e un raggio di 1,6 mm, questo utensile è ottimizzato per la formatura di materiali da leggeri a medi, garantendo piegature nette e ben definite ad ogni ciclo. Il suo profilo rettificato di precisione garantisce risultati costanti e ad alta tolleranza, rendendolo essenziale per componenti complessi dove la precisione è fondamentale. Come elemento centrale degli utensili di precisione per presse piegatrici per sistemi LVD, questa matrice garantisce un funzionamento robusto e affidabile e una perfetta integrazione con i vostri moderni macchinari per la lavorazione della lamiera.
