Sistemi idraulici di bombatura
- Guida completa al sistema di bombatura idraulica CNC e alla compensazione della deflessione nella piegatura della lamiera
Qualità dei materiali superiore
Compensazione dinamica della deflessione in tempo reale Utilizza più cilindri sincronizzati lungo il piano di lavoro per applicare una compensazione dinamica. Collegati al controllore CNC della pressa piegatrice, si regolano automaticamente durante ogni ciclo di piegatura in base a profili preprogrammati o dati in tempo reale. Questo garantisce la massima precisione e flessibilità possibili.
Caratteristiche del sistema di bombatura idraulica CNC:
Durante la fase di piegatura, la corretta bombatura viene calcolata dal CNC e applicata in tempo reale, sulla base del feedback diretto dei sensori di pressione situati nel pistone e nel basamento della pressa piegatrice. I molteplici cilindri idraulici di bombatura posizionati all'interno del telaio inferiore del basamento consentono di contrastare la flessione del pistone.
Regolazione idraulica della bombatura
Programmazione CNC:
- Programmare il controllore con valori di compensazione adattati al materiale
- Memorizza i profili di compensazione per diversi materiali e spessori
- Imposta la selezione automatica dei parametri in base ai requisiti del lavoro
- Eseguire test sistematici per stabilire le curve di compensazione di base
Funzionalità più avanzate:
- Implementare algoritmi adattivi che apprendono dai risultati di produzione
- Utilizzare sensori di feedback per monitorare la deflessione in tempo reale
- Integrarsi con i sistemi di controllo qualità per il miglioramento continuo
Vantaggi della bombatura idraulica:
- Flessibilità: regolazione in tempo reale dal pannello di controllo
- Velocità: cambi rapidi tra diversi tipi di componenti
- Precisione: ripetibilità di ±0,0005″ rispetto a ±0,002″ per il metodo meccanico.
- Integrazione: Connessione senza soluzione di continuità con i controllori CNC.
Migliori utilizzi della bombatura idraulica:
- Produzione su commessa con frequenti cambi di allestimento.
- Ampia varietà di materiali e spessori.
- Requisiti di qualità specifici del cliente
- Ambienti di produzione ad alta varietà

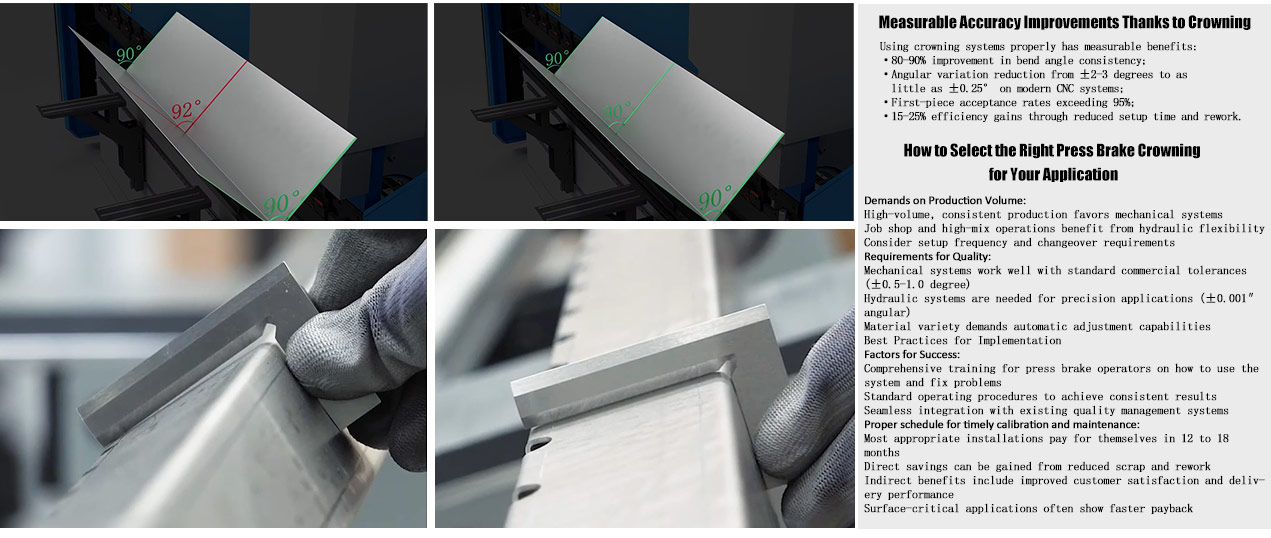

Come la deflessione della pressa piegatrice influisce sulla qualità della piegatura
La flessione della pressa piegatrice si verifica quando il pistone e il basamento della macchina si flettono sotto l'effetto delle forze di piegatura, soprattutto quando si lavora con carichi pesanti su pezzi lunghi. Questo provoca l'"effetto canoa", per cui le estremità del pezzo subiscono una forza di piegatura maggiore rispetto alla parte centrale, con conseguente irregolarità degli angoli di piegatura.

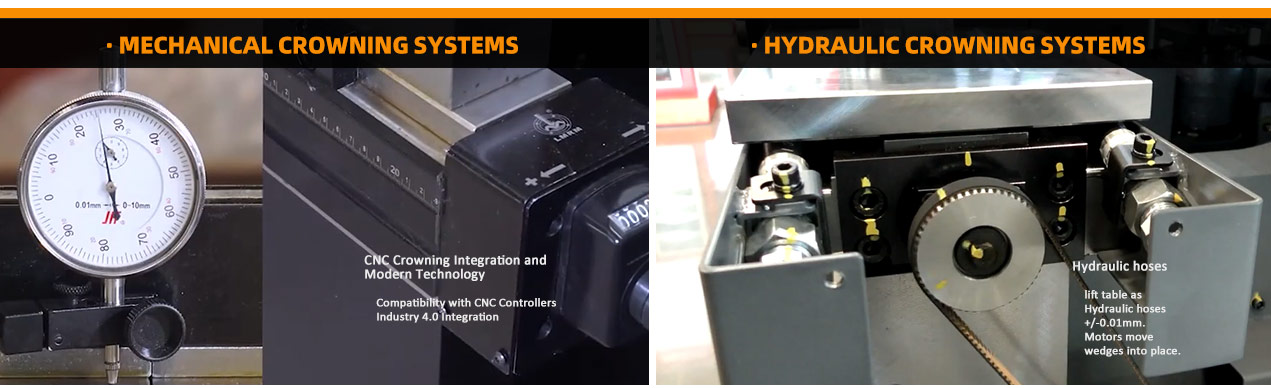

Tipi comuni
▶Bombatura idraulica

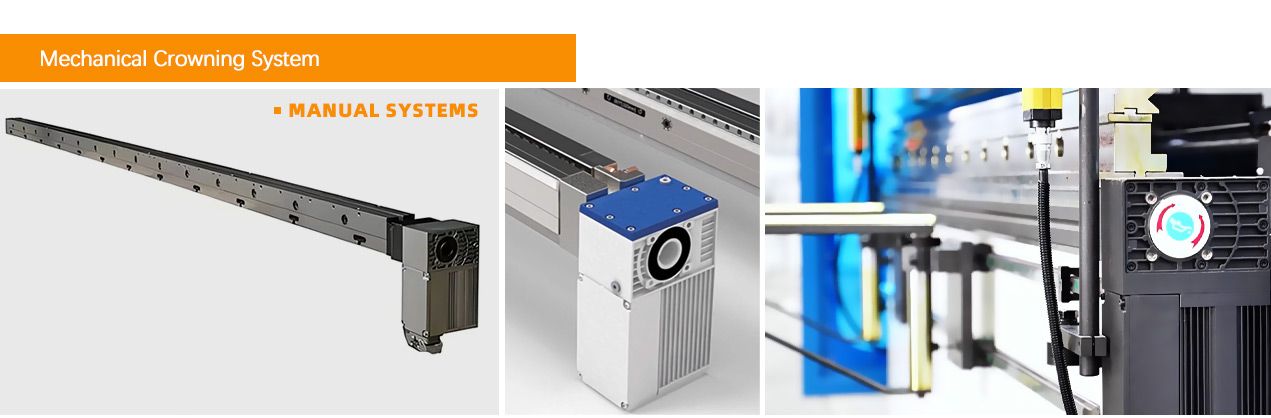

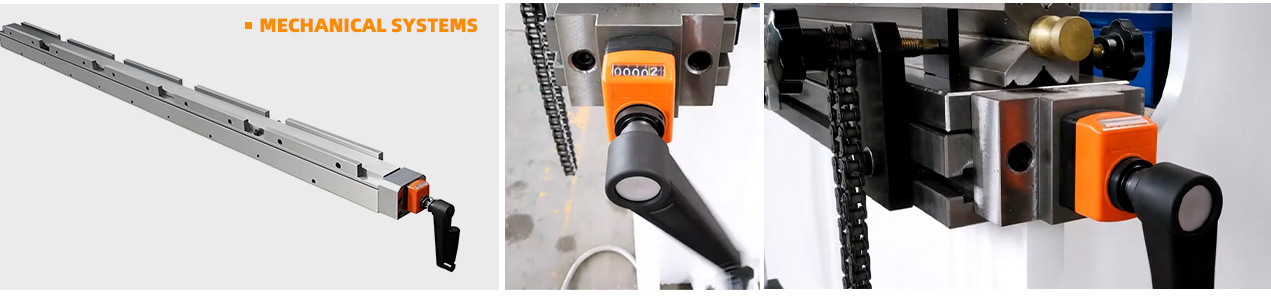

▶Corona meccanica

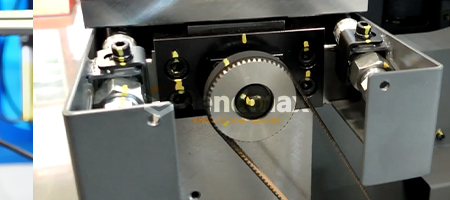

Sistemi di bombatura idraulica Bendmax
In fisica, diversi fattori influenzano la deflessione:
Tonnellaggio della macchina: Forze maggiori creano una deflessione proporzionalmente maggiore
Lunghezza del pezzo: Le parti più lunghe amplificano gli effetti di deflessione lungo la linea di piega
Spessore del materiale: I materiali più spessi richiedono un tonnellaggio maggiore, aumentando la deflessione
Rigidità della pressa piegatrice: La progettazione della macchina determina la resistenza alla flessione

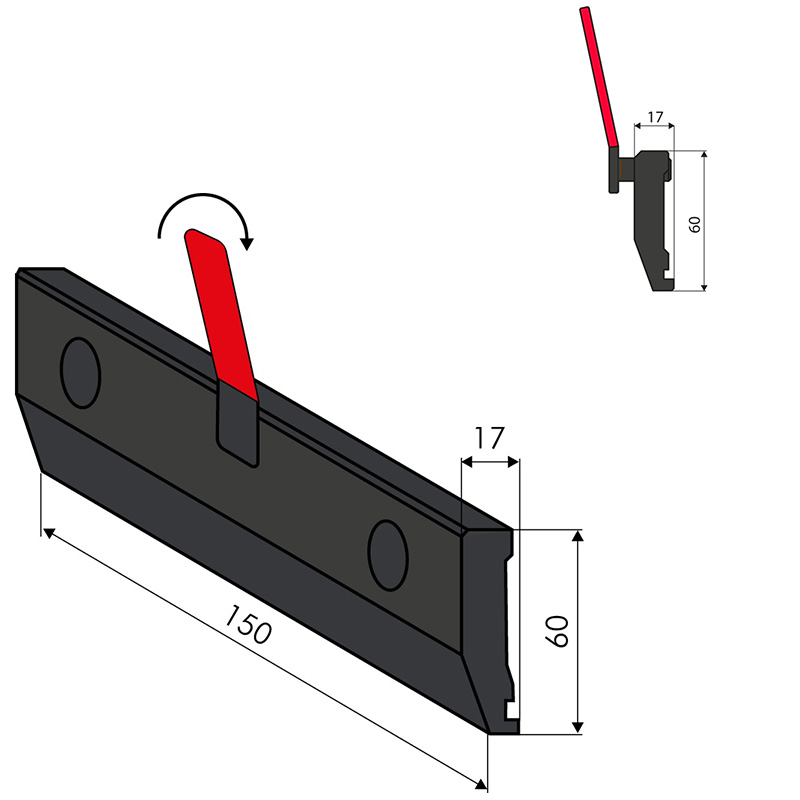

50551
Morsetto della pressa piegatrice
H=60 mm, L=150 mm, W=17 mm
Richiedi preventivi

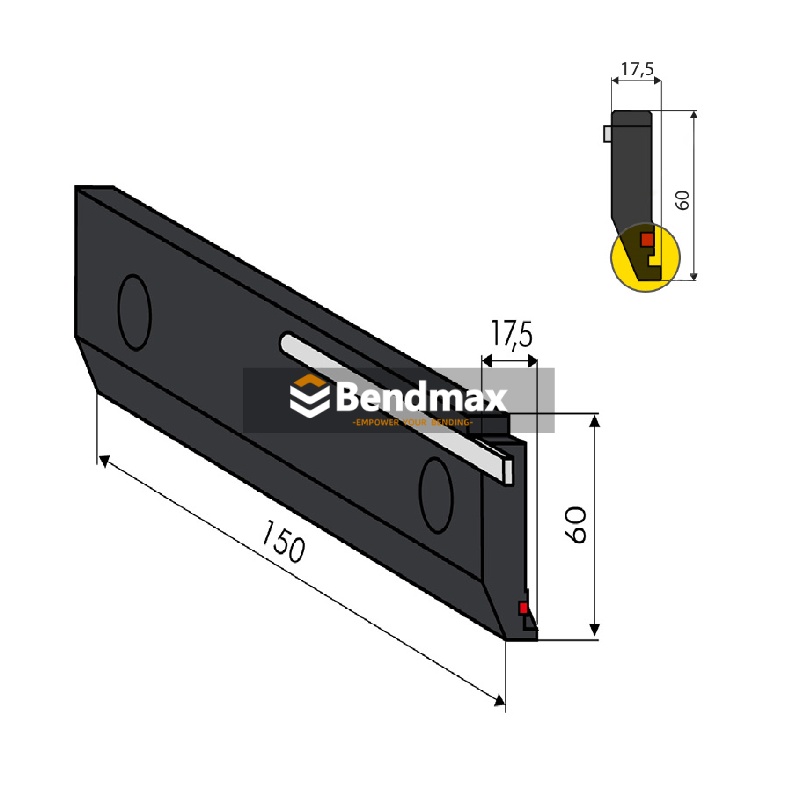

50903
Morsetto della pressa piegatrice
H=60 mm, L=150 mm, W=17 mm
Richiedi preventivi

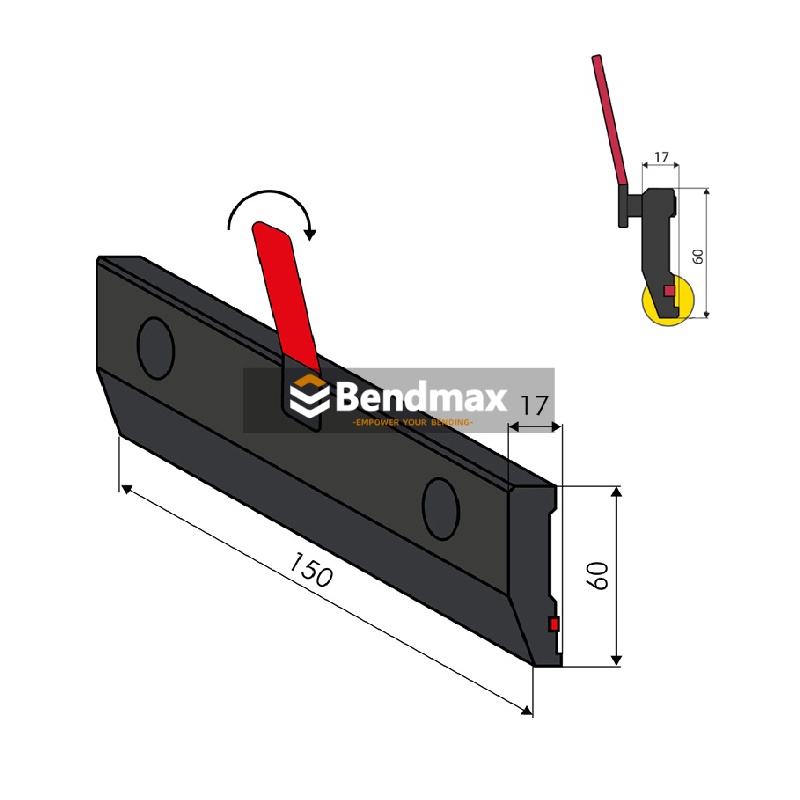

50905
Morsetto della pressa piegatrice
H60 mm, L=150 mm, W=17 mm
Richiedi preventivi
