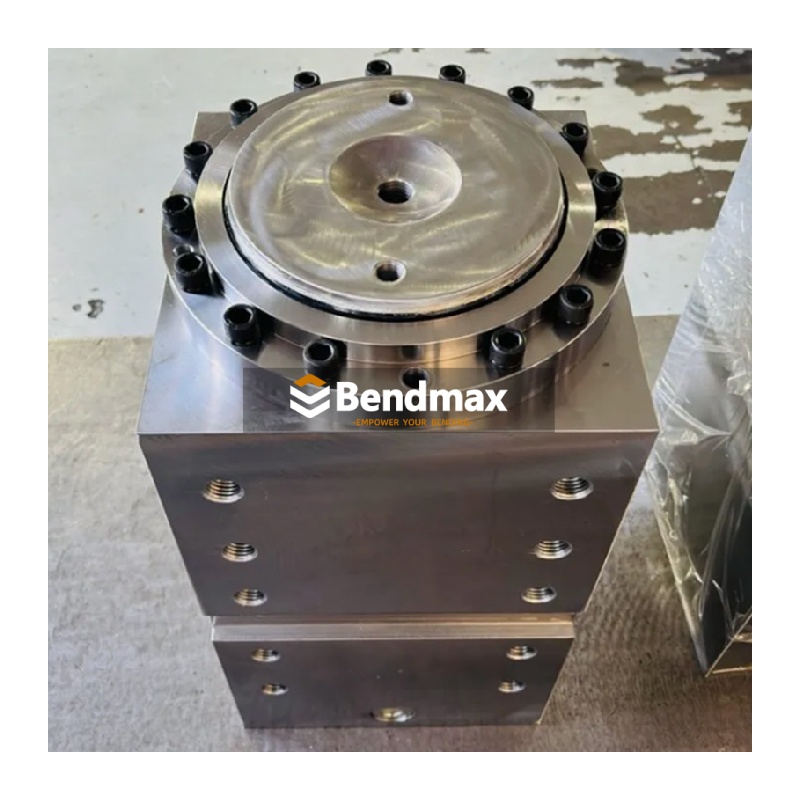

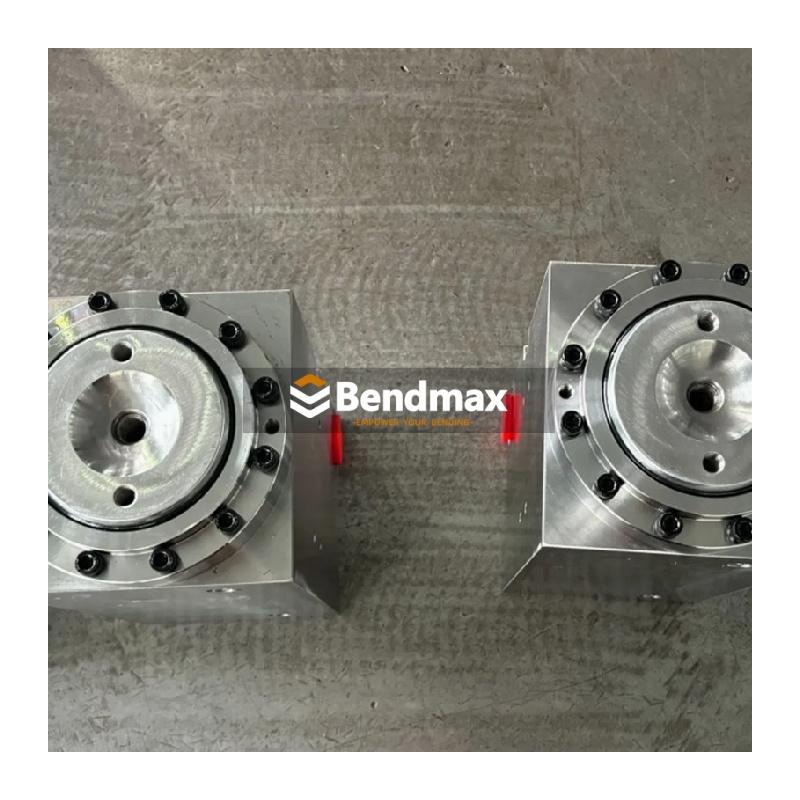

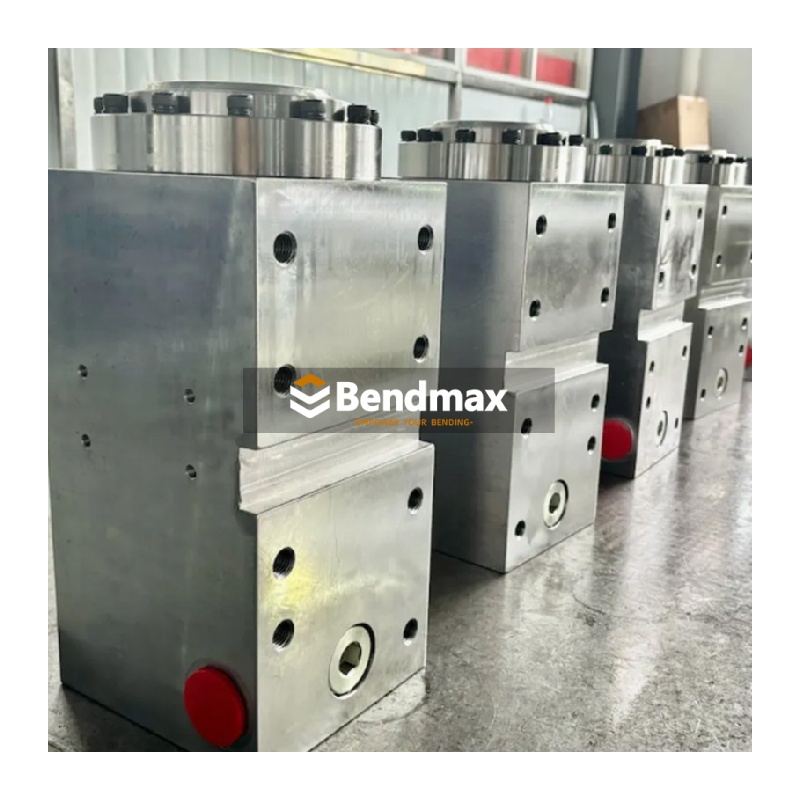

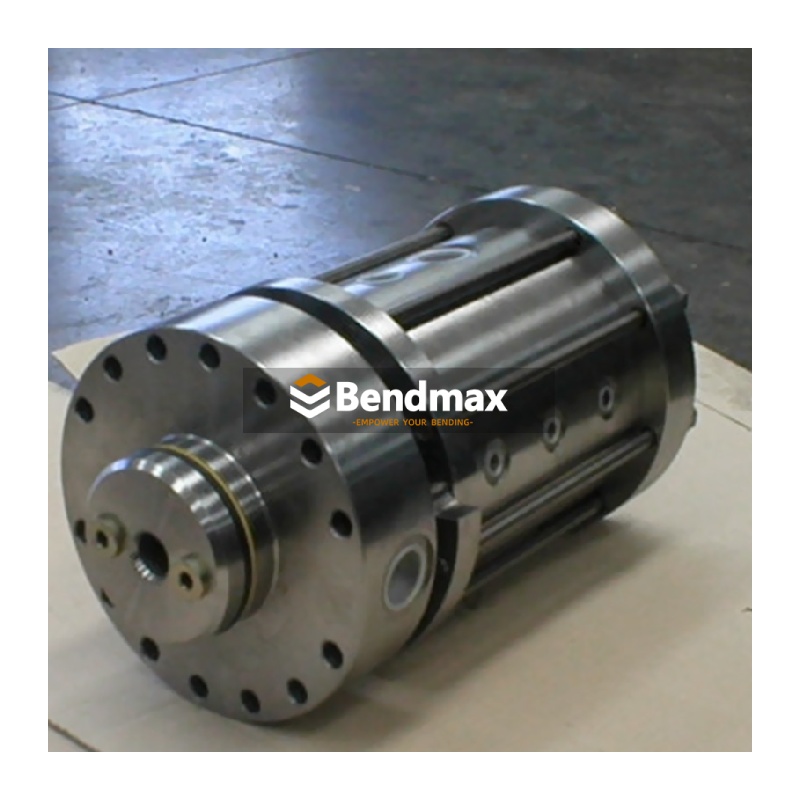

Cilindro idraulico di alta precisione per presse piegatrici – Attuatore lineare robusto per il movimento del pistone

Cilindri idraulici: soluzioni personalizzate per i processi di formatura dei metalli.

-Vendita diretta dalla fabbrica di cilindri idraulici personalizzati per presse piegatrici.

Qualità dei materiali superiore

In una pressa piegatrice, Cilindro a pistone 42CrMo Il sistema crea pressione tramite una pompa e trasmette questa energia attraverso il fluido idraulico ai cilindri. Ciascun cilindro idraulico funge da potente attuatore lineare che aziona il movimento verticale del pistone, garantendo che la forza venga applicata in modo uniforme e con elevata precisione durante il processo di piegatura.

La maggior parte delle presse piegatrici utilizza un sistema a doppio cilindro, con un cilindro idraulico montato su ciascun lato del telaio (alloggiamento laterale). Questa configurazione simmetrica garantisce una distribuzione uniforme della pressione, riduce al minimo la flessione e contribuisce a ottenere angoli di piegatura costanti e una maggiore precisione dei pezzi.

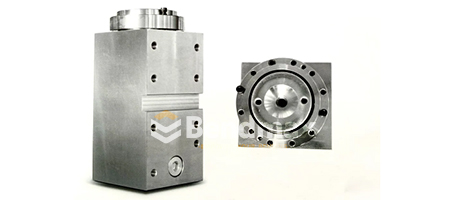

Caratteristiche strutturali

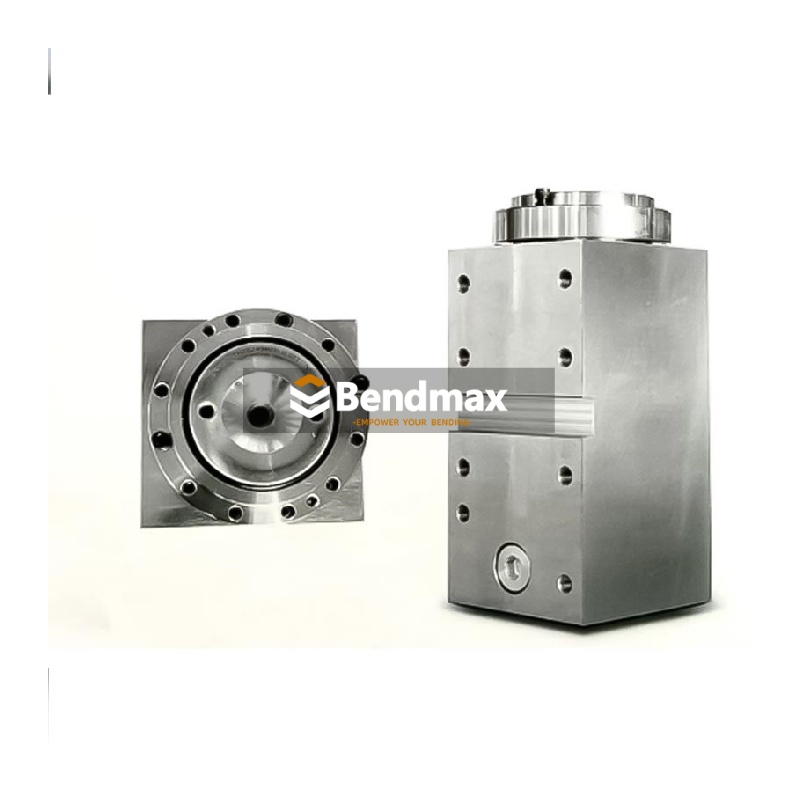

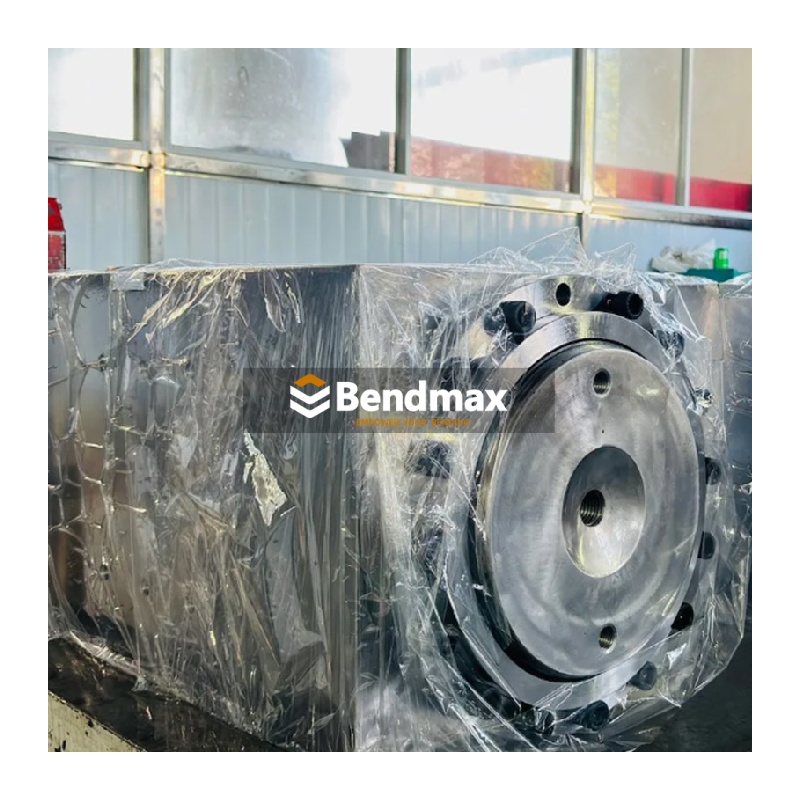

I nostri cilindri idraulici sono progettati con un'architettura robusta e tolleranze di fabbricazione ristrette. La struttura tipicamente comprende:

Cilindro – Ospita il pistone e il fluido idraulico; realizzato in acciaio legato ad alta resistenza per una maggiore durata.

Pistone e asta del pistone – Il pistone divide la camera interna e trasmette la forza al pistone attraverso l'asta.

Tappi terminali e guarnizioni – Garantire camere a tenuta stagna, prevenire perdite e resistere ad elevate pressioni interne.

Anelli di supporto e di guida – Mantenere l'allineamento del pistone e ridurre l'usura durante il funzionamento.

Le superfici interne del cilindro sono di precisione- Affinato per ridurre l'attrito e garantire un movimento fluido del pistone, fondamentale per mantenere il controllo e la ripetibilità.



sito di installazione

▶Installato sul die

▶Installato sul cursore



Selezione dei materiali



La scelta del materiale è fondamentale per resistere all'alta pressione e al frequente ciclo dei cilindri idraulici. I nostri cilindri sono



costruito da:

Corpo del cilindro: Acciaio legato trattato termicamente (ad esempio, 42CrMo o ST52) per garantire resistenza, resistenza alla fatica e tolleranza all'usura.

Asta del pistone: Acciaio temprato a induzione e cromato, che offre resistenza alla corrosione e durezza superficiale per una maggiore durata.

Sigilli: Guarnizioni in poliuretano o Viton ad alte prestazioni per garantire elevata resistenza alla pressione e stabilità termica.



Questi materiali garantiscono che i nostri cilindri funzionino in modo affidabile ad alta pressione (fino a 25-30 MPa) e in ambienti di lavoro impegnativi.





  RICHIEDI UN PREVENTIVO



Strumento di allineamento per pressa piegatrice

Braccio di squadratura magnetico integrato



Richiedi preventivi

Strumento di allineamento per pressa piegatrice

Braccio di squadratura magnetico -stile spaccato



Richiedi preventivi

Strumento di allineamento per pressa piegatrice

Dispositivo di allineamento laser magnetico



Richiedi preventivi

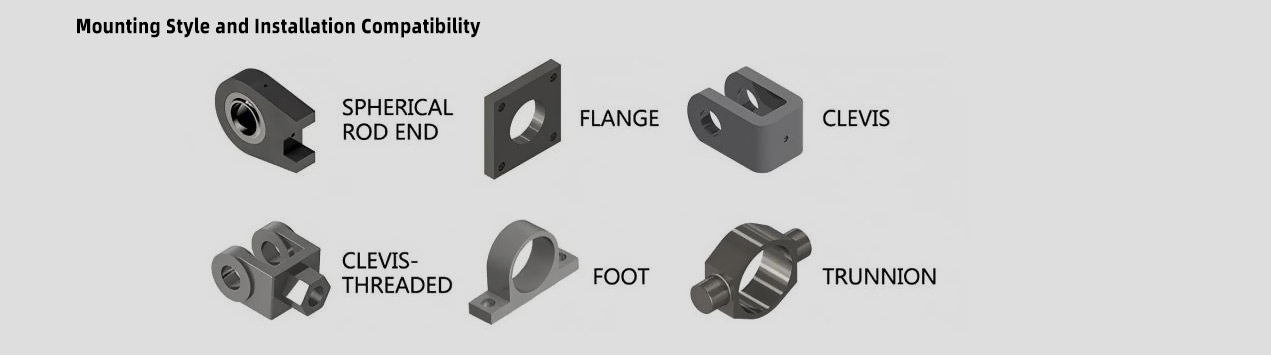

Esistono diverse opzioni di montaggio per i cilindri idraulici, tra cui il montaggio a flangia, a forcella, a perno e a linguetta laterale. La scelta deve essere compatibile con il telaio e la struttura della pressa. Un montaggio errato può causare disallineamenti, usura irregolare e riduzione dell'efficienza. Verificare sempre la compatibilità del sistema di montaggio del cilindro con la configurazione della pressa.
