Nella piegatura della lamiera, gli standard degli utensili e le interfacce determinano direttamente la produzione. compatibilità, accuratezza ed efficienzaSia per i produttori che per gli utenti finali, la comprensione degli standard più diffusi per gli utensili delle presse piegatrici aiuta a selezionare i punzoni e le matrici più adatti, evitando incompatibilità e migliorando la produttività complessiva.

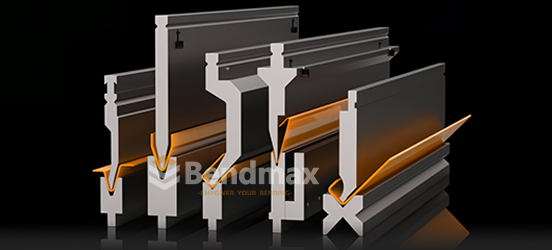

L'articolo di oggi analizza i cinque standard di settore più diffusi e le relative caratteristiche di interfaccia:

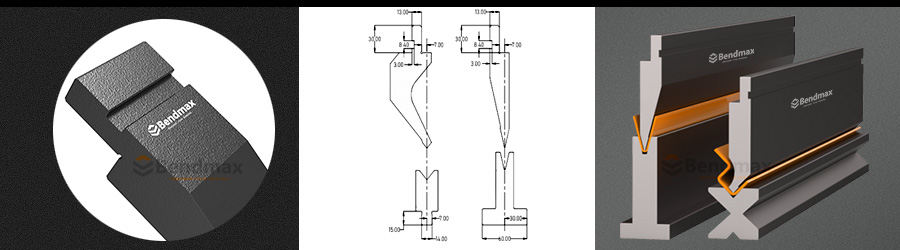

1. Amada Standard

• Tipo di interfaccia: Scanalatura a coda di rondine / Spalla rettangolare
• Interfaccia del blogAltezze comuni 85 mm o 90 mm, larghezza della scanalatura a coda di rondine 13 mm, fissaggio tramite cunei o bulloni.
• Interfaccia del chipScanalatura a T o a coda di rondine, larghezza 12–13 mm.
• Caratteristiche:
  • Leggero, facile da installare e da rimuovere.
  • Utilizzato principalmente su presse piegatrici di piccole e medie dimensioni.
  • Elevata intercambiabilità grazie ad altezze e interfacce standardizzate.
• Macchine rappresentative: Presse piegatrici Amada, giapponesi, taiwanesi e la maggior parte delle presse piegatrici cinesi di piccole e medie dimensioni.

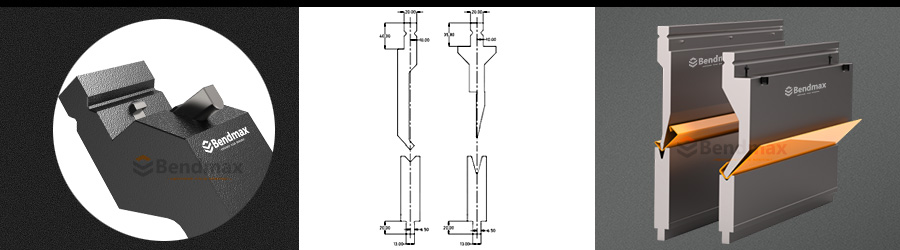

2. Standard Trumpf/Wila

• Tipo di interfaccia: Superficie piana di precisione + cuneo autobloccante / sistema di bloccaggio rapido
• Interfaccia del blogAltezza standard 231 mm, scanalatura a coda di rondine da 20 mm con gola di posizionamento, autoposizionante.
• Interfaccia del chipBase piatta, solitamente larga 60 mm o 90 mm, fissata tramite morsetti a sgancio rapido.
• Caratteristiche:
  • Interfaccia di alta precisione, supporta il bloccaggio rapido idraulico o pneumatico.
  • Le scanalature autoposizionanti garantiscono la ripetibilità.
  • Struttura modulare, ideale per cambi rapidi degli utensili.
• Macchine rappresentative: Trumpf, Bystronic (in parte), LVD, Durma e altre presse piegatrici europee di fascia alta.

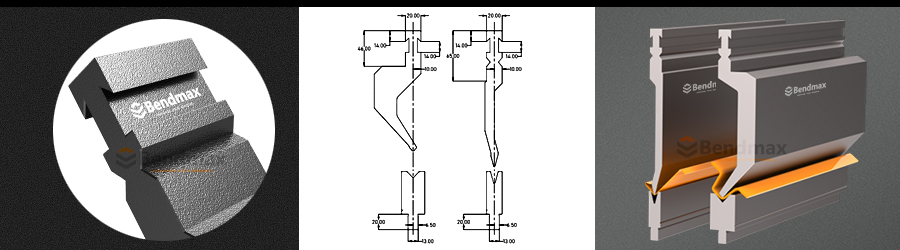

3. Standard Bystronic

• Tipo di interfacciaSimile a Wila, ma con una geometria delle fessure unica.
• Interfaccia del blogAltezza 231 mm, simile a Wila ma con un sistema di fissaggio leggermente diverso.
• Interfaccia del chipFessure larghe 90 mm, per lo più compatibili con Wila, ma alcuni utensili specifici sono esclusivi delle macchine Bystronic.
• Caratteristiche:
  • Design proprietario per le macchine Bystronic.
  • È in gran parte intercambiabile con Wila, ma non è universale al 100%.
• Macchine rappresentative: Presse piegatrici Bystronic.

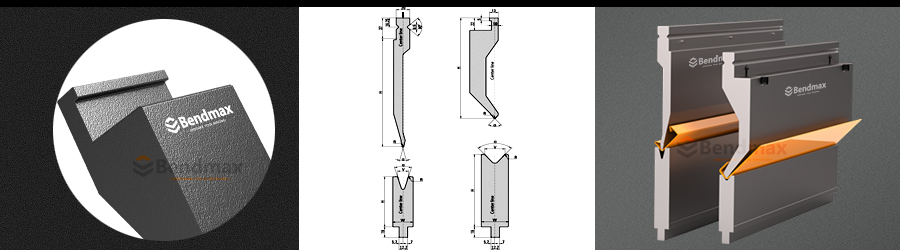

4. Standard LVD

• Tipo di interfaccia: Scanalatura a coda di rondine + perni di posizionamento
• Interfaccia del blogAltezza comune 231 mm, simile a Wila ma con larghezza della coda di rondine e posizioni dei perni diverse.
• Interfaccia del chipLarghezza: 60–90 mm, con fori per perni per impedire il movimento laterale.
• Caratteristiche:
  • Sistema proprietario con compatibilità parziale con Wila.
  • Maggiore attenzione alla stabilità del chip.
• Macchine rappresentative: Presse piegatrici LVD.

Tuttavia, queste differenze negli standard spesso creano delle difficoltà: quando una fabbrica possiede macchinari di diverse marche, di solito deve acquistare più set di utensili, il che aumenta i costi di investimento e di gestione.

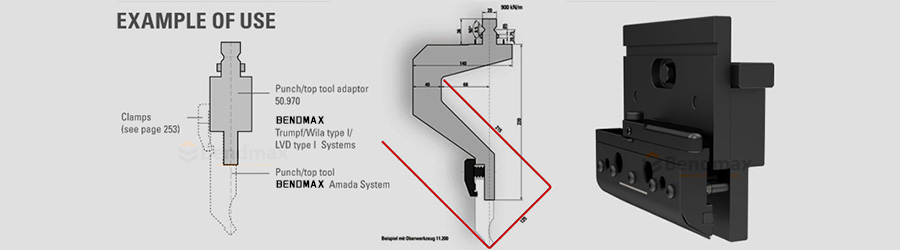

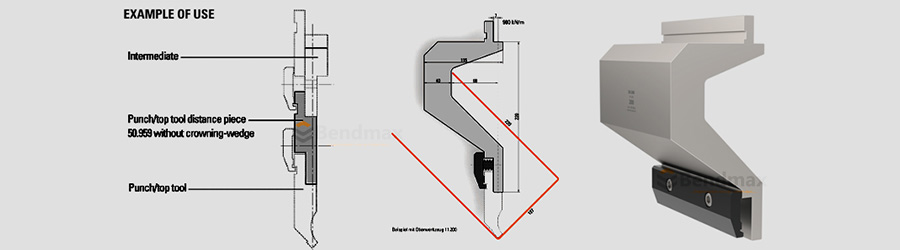

IL Adattatori per utensili per presse piegatrici Bendmaxsono progettati per risolvere questo problema. Con la conversione dell'interfaccia ad alta precisione, consentono Utensili Amada da utilizzare sulle presse piegatrici Wilao consentire l'intercambiabilità tra sistemi diversi. Ciò non solo migliora la flessibilità, ma riduce anche gli acquisti superflui, con conseguente risparmio sui costi.

• Forte compatibilità: Supporta l'interscambio tra Amada, Trumpf, Wila e altri sistemi principali.
• Alta precisioneLa precisione di lavorazione entro ±0,01 mm garantisce la precisione di piegatura.
• Risparmi sui costiElimina la necessità di acquistare più set di utensili.
• Elevata flessibilitàIdeale per officine che utilizzano presse piegatrici di diverse marche.


Gli adattatori sono ampiamente utilizzati negli stabilimenti che impiegano presse piegatrici di diverse marche. Ad esempio, uno stabilimento che utilizza macchine Amada ma desidera adottare gli utensili resistenti di Wila può farlo facilmente tramite adattatori, consentendo un sistema unificato di gestione degli utensili e migliorando l'efficienza produttiva.

Molti clienti continuano a chiedere: Se si tratta già di un'interfaccia standard Amada, perché abbiamo ancora bisogno di adattatori o distanziatori?

In effetti, questi adattatori svolgono un ruolo essenziale nella produzione di piegatura:

• Compensazione della tolleranza
  Anche all'interno dello stesso standard, modelli di macchine e anni di produzione diversi possono presentare lievi deviazioni. Gli adattatori correggono queste differenze per garantire un serraggio stabile.
• Maggiore flessibilità
  Gli adattatori permettono agli operatori di regolare l'altezza o la spaziatura dell'utensile per diversi pezzi da lavorare, consentendo una piegatura versatile senza dover investire in utensili personalizzati aggiuntivi.
• Garanzia di precisione
  Grazie alle superfici finemente rettificate, gli adattatori mantengono un perfetto allineamento e parallelismo tra punzone e matrice, prevenendo deviazioni angolari e garantendo risultati costanti.
• Capacità di carico elevata
  Realizzato in acciaio ad alta resistenza (ad esempio, 42C)_rM_OGli adattatori resistono a carichi fino a 900 kN/m, garantendo durata e stabilità anche in caso di flessioni gravose.

Gli adattatori non sono solo “pezzi di interfaccia” — sono componenti critici per il mantenimento precisione, flessibilità e affidabilitànelle operazioni di piegatura della pressa.

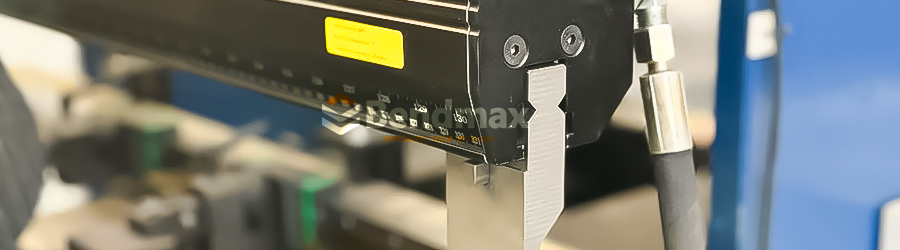

(Sistema di bloccaggio superiore pneumatico Bendmax-Wila)

L'adattatore Bendmax non solo risolve le differenze tra presse piegatrici e matrici di presse piegatrici di diversa marca, ma anche i problemi tra presse piegatrici e matrici della stessa marca.
