Nella piegatura della lamiera, la precisione è di vitale importanza. Tuttavia, quando si piegano pezzi lunghi, le piegatrici incontrano spesso un problema comune: la flessione. Sotto carichi elevati, sia il carrello che il piano di lavoro possono subire lievi deformazioni, con conseguenti angoli di piegatura differenti al centro e alle estremità del pezzo. Ciò comporta angoli non uniformi, che influiscono direttamente sulla qualità del prodotto.

Il sistema di compensazione della piegatrice (noto anche come tabella di compensazione) gioca un ruolo fondamentale in questo contesto.

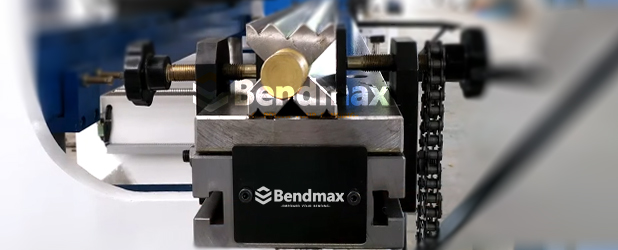

Un'alta qualità Pressa piegatrice bombaturaSistemaÈ un importante sistema ausiliario, progettato per compensare la flessione durante il processo di piegatura e garantire che l'angolo del pezzo sia uniforme lungo tutta la sua lunghezza. Senza il piano di compensazione, la flessione della slitta e del piano di lavoro causerebbe un'apertura maggiore dell'angolo centrale e una chiusura minore degli angoli alle estremità. Il sistema di compensazione è progettato proprio per risolvere questo problema.

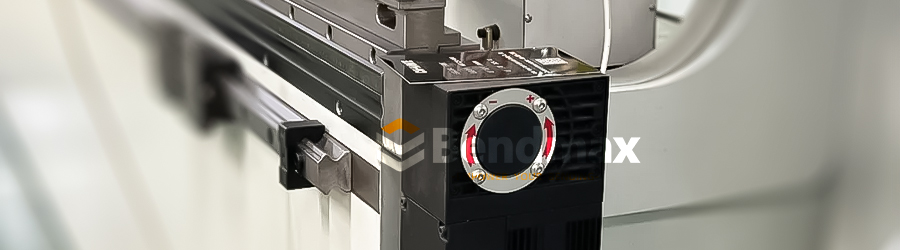

Sistemi di compensazione meccanica della bombaturaGeneralmente sono costituiti da una serie di blocchi o meccanismi a cuneo regolabili. Questi cunei si muovono l'uno rispetto all'altro per adattare la forma del piano di lavoro, compensando la deformazione della macchina causata dalle forze di flessione. Regolando la posizione dei cunei, si applica una forza di contro-deformazione durante la flessione per compensare gli errori generati durante le operazioni effettive.

La compensazione meccanica della bombatura si divide generalmente in manuale e automatica, ognuna con i propri vantaggi e svantaggi, adatta a diverse applicazioni.

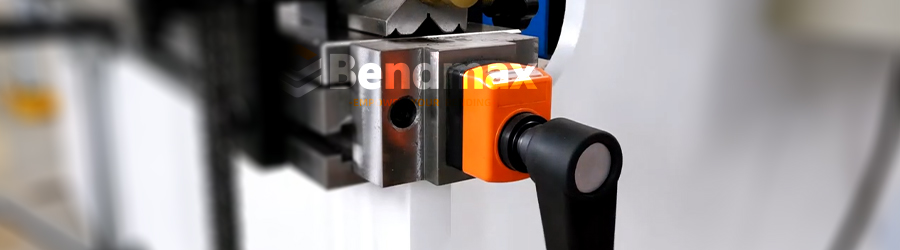

Compensazione manuale della bombatura meccanica

Principio di funzionamento: La compensazione meccanica manuale della bombatura regola la forma del piano di lavoro mediante la regolazione manuale di cunei o altri componenti meccanici per compensare la deformazione durante il processo di piegatura. Gli operatori ruotano manualmente i meccanismi di regolazione in base alle esigenze di lavorazione e all'esperienza, spostando i cunei nelle posizioni appropriate per la compensazione.

Vantaggi:

Costo contenuto: i dispositivi di regolazione manuale sono semplici, con costi di produzione e manutenzione inferiori.

Funzionamento semplice: la struttura è relativamente semplice, facile da comprendere e da utilizzare, adatta ai principianti e alle piccole imprese.

Svantaggi:

Bassa precisione di regolazione: la regolazione manuale si basa sull'esperienza e sulle competenze dell'operatore, con conseguente minore precisione, il che rappresenta una difficoltà per chi richiede un'elevata precisione.

Bassa efficienza: il processo di regolazione manuale richiede molto tempo, compromettendo l'efficienza produttiva, soprattutto quando sono necessarie regolazioni frequenti.

Scarsa adattabilità: inadatto a scenari che richiedono rapidi cambi di pezzo e regolazioni dei parametri di processo.

Scenari adatti

Produzione in piccoli lotti: adatta alla produzione su piccola scala senza frequenti regolazioni.

Requisiti di bassa precisione: ideale per operazioni di piegatura che richiedono una precisione limitata.

Budget limitato: ideale per piccole imprese con budget ristretto.

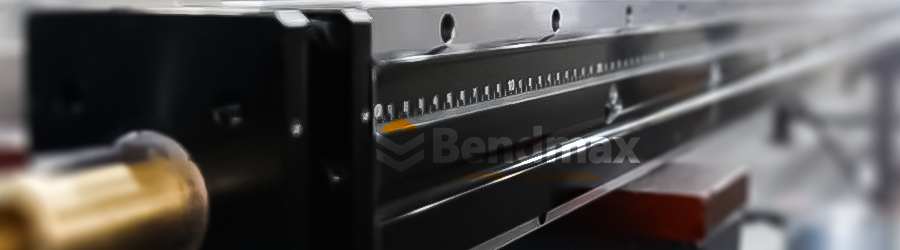

Compensazione automatica meccanica della bombatura

Principio di funzionamento:La compensazione meccanica automatica della bombatura utilizza sistemi CNC o altri dispositivi di controllo automatico per monitorare e regolare la posizione dei cunei in tempo reale. Dopo aver inserito i parametri di compensazione richiesti, il sistema controlla automaticamente il meccanismo di regolazione per garantire la precisione della piegatura.

Vantaggi:

Alta precisione: il sistema di controllo automatico è in grado di raggiungere una compensazione di alta precisione, soddisfacendo le esigenze di lavorazione ad alta precisione.

Elevata efficienza: il processo di regolazione automatica è rapido e stabile, migliorando l'efficienza produttiva e risultando adatto alla produzione di massa.

Elevata uniformità: il sistema automatico garantisce effetti di compensazione stabili e costanti, riducendo al minimo l'errore umano.

Svantaggi:

Costi elevati: il sistema di compensazione automatica è complesso, con costi di produzione e manutenzione più elevati.

Elevati requisiti tecnici: richiede operatori e personale di manutenzione specializzati, con conseguente aumento dei costi di formazione e gestione.

Scenari adatti:

Produzione di massa: Adatto alla produzione su larga scala che richiede frequenti regolazioni.

Requisiti di elevata precisione: ideale per operazioni di piegatura che richiedono un'elevata precisione.

Elevate esigenze di automazione: Adatto ad ambienti di produzione altamente automatizzati ed efficienti.

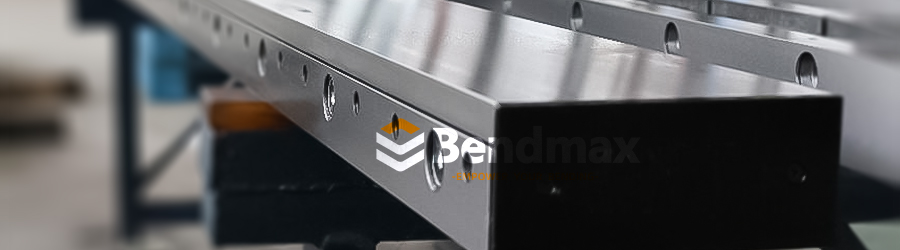

Vantaggi della compensazione meccanica con efficacia precisa e coronamento multipunto

Riduce la deformazione: Contrasta la distorsione del piano di lavoro e del cursore dovuta all'applicazione

forze, garantendo angoli di piegatura costanti e una maggiore precisione di lavorazione.

soprattutto per pezzi lunghi e di forma variabile.

Migliora la precisione: La bombatura meccanica multipunto consente l'indipendenza

regolazioni lungo tutta la lunghezza del piano di lavoro, gestendo con precisione la deformazione in ogni

Sezione per una rettilineità e uniformità superiori nei pezzi di grandi dimensioni.

Bombatura idraulicaAlcune presse piegatrici escono dalla fabbrica con la bombatura idraulica già integrata. La bombatura idraulica utilizza cilindri idraulici situati nel basamento della macchina. Quando i cilindri vengono riempiti con pressione idraulica, esercitano una forza verso l'alto sul basamento della macchina per compensare la flessione. I moderni sistemi di bombatura idraulica spesso includono la cosiddetta bombatura dinamica. La bombatura dinamica offre il vantaggio unico di monitorare le irregolarità e la resistenza durante il processo di piegatura, consentendo di effettuare regolazioni in tempo reale per correggere non solo le irregolarità della pressa piegatrice, ma anche quelle del materiale.

Nota: a meno che la vostra pressa piegatrice non disponga di un sistema di bombatura idraulico, un sistema di bombatura meccanico sarà probabilmente la soluzione necessaria per compensare la flessione.

Senza un tavolo di compensazione, l'angolo di piegatura dei pezzi lunghi è solitamente maggiore al centro e minore alle estremità. Con un tavolo di compensazione, invece, l'intera linea di piegatura può essere mantenuta uniforme e precisa.

Per gli operatori che utilizzano un moderno pressa piegatrice a controllo numericoIl sistema di correzione della campanatura non è semplicemente un dispositivo aggiuntivo, ma una soluzione necessaria per ottenere una flessione precisa.
