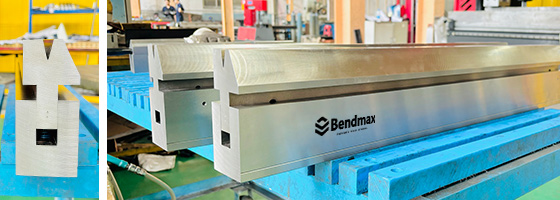

Nella lavorazione della lamiera, operazioni di orlatura e appiattimento Questi processi sono ampiamente utilizzati per migliorare la resistenza, la sicurezza e l'aspetto dei componenti. Sono essenziali in settori quali la produzione automobilistica, i quadri elettrici, gli elettrodomestici e i mobili in metallo.

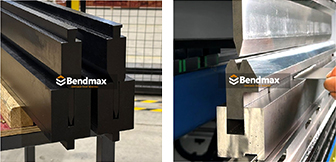

Selezionare il corretto utensili per orlare e appiattire la pressa piegatrice È fondamentale per ottenere risultati costanti, evitare danni alla superficie e migliorare l'efficienza produttiva. Esistono diversi tipi di utensili progettati per soddisfare specifici spessori dei materiali, volumi di produzione e requisiti di qualità superficiale.
Questa guida introduce i tipi più comuni di strumenti per appiattire e orlare, ne illustra i principi di funzionamento, i vantaggi e le applicazioni, e aiuta i produttori a scegliere la soluzione di attrezzaggio più adatta.

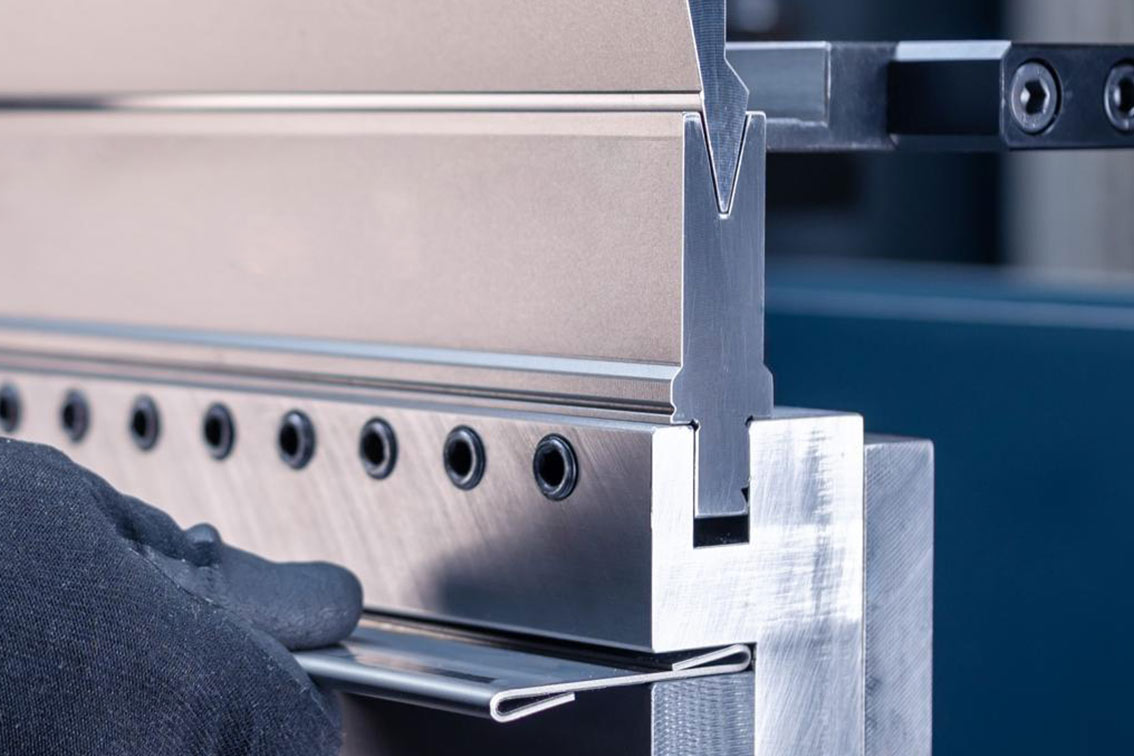

Orlare è un processo di piegatura in cui il bordo di una parte in lamiera viene ripiegato su se stesso. La fase finale dell'orlatura è chiamata appiattimento, dove il bordo piegato viene pressato per creare un bordo liscio e rinforzato.
L'orlatura è ampiamente utilizzata perché:

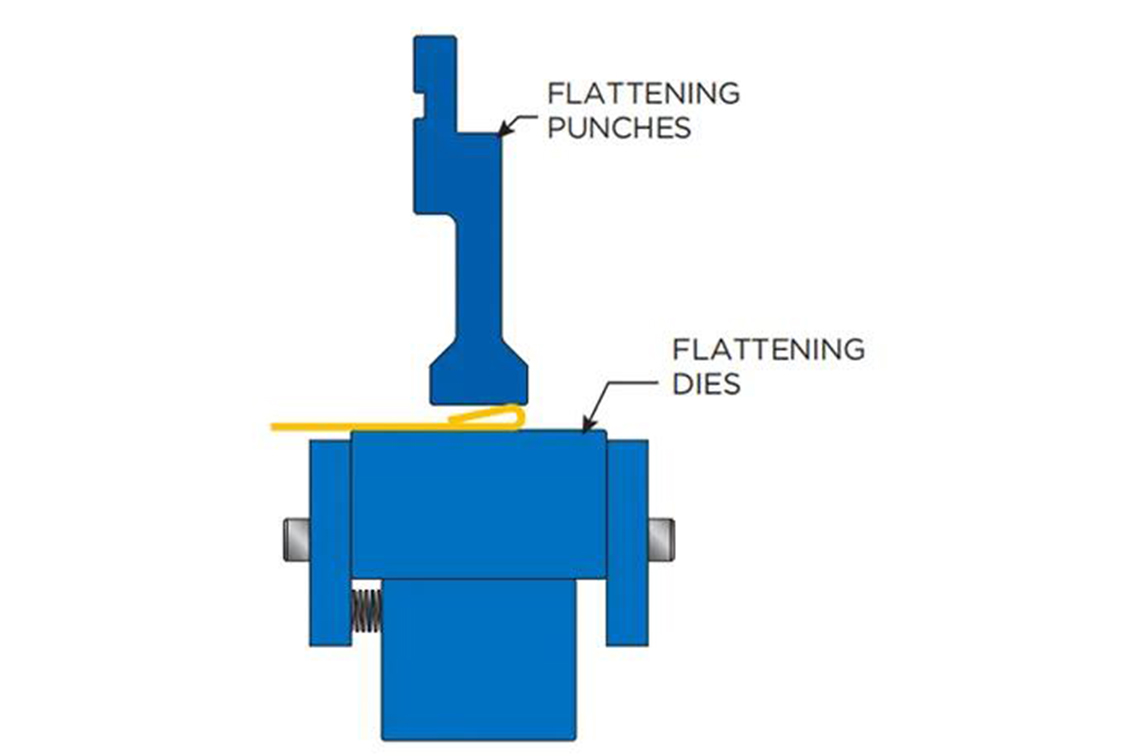

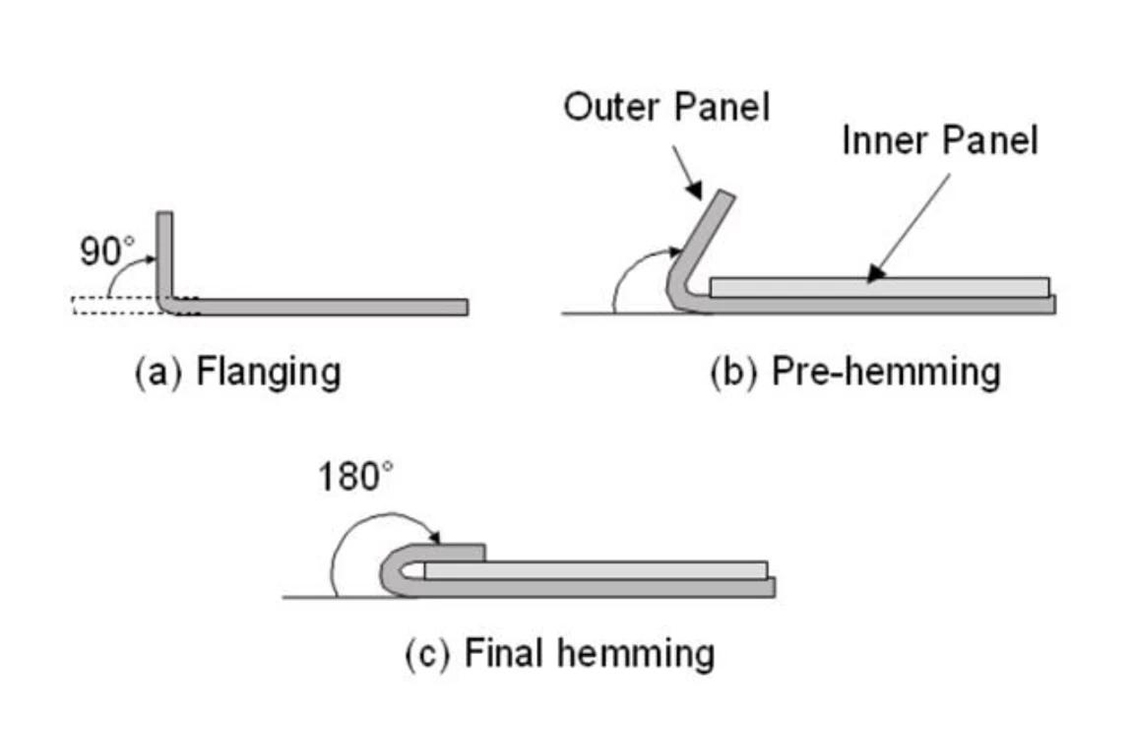

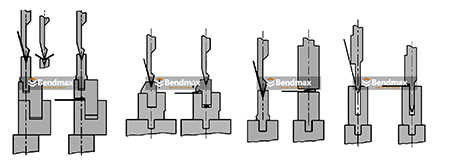

Principio di funzionamento: L'orlatura standard viene solitamente eseguita in due passaggi:
Vantaggi:
Applicazioni tipiche:
Principio di funzionamento: UN colpo acuto Viene utilizzato per creare un angolo di pre-piegatura netto prima dell'appiattimento. Ciò migliora la precisione dell'orlatura e riduce la deformazione del materiale.
Vantaggi:
Materiali tipici:
La lavorazione dell'orlatura in un solo passaggio completa pre-piegatura e appiattimento in un unico gesto.
Vantaggi:
Settori tipici:

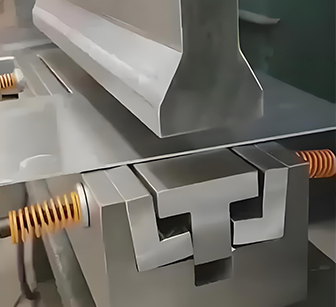

Gli utensili a molla includono molle interne che regolazione automatica della pressione durante l'appiattimento.
Vantaggi:
Applicazioni:

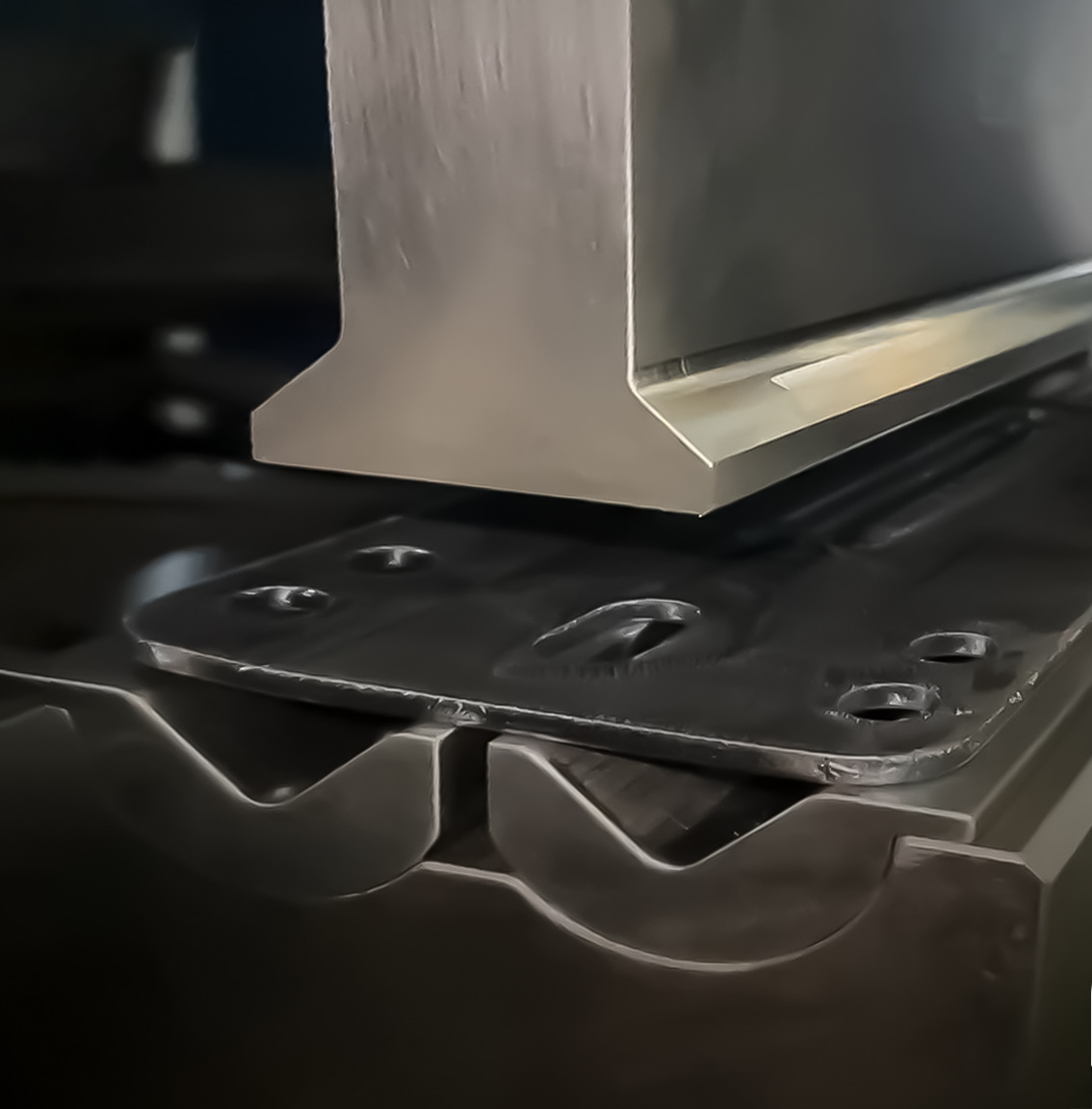

Gli utensili antitraccia utilizzano rulli, inserti in nylon o inserti in poliuretano per prevenire danni alla superficie.
Vantaggi:
Materiali tipici:
Il tipo di materiale da piegare gioca un ruolo fondamentale nella scelta degli utensili. Materiali diversi si comportano in modo diverso durante le operazioni di appiattimento e orlatura.
Acciaio dolce (CRS)
L'acciaio dolce è uno dei materiali più facili da bordare. Per la maggior parte delle applicazioni, di solito è sufficiente un utensile di bordatura standard a due fasi.
acciaio inossidabile
L'acciaio inossidabile ha una maggiore resistenza e una minore duttilità, il che lo rende più soggetto a crepe durante la piegatura. In questo caso:
Alluminio
L'alluminio è più morbido ma più sensibile ai danni superficiali. Per le lamiere di alluminio:
Materiali zincati o rivestiti
La protezione della superficie è fondamentale. L'utilizzo di stampi in acciaio standard può causare graffi.
Lo spessore della lamiera è uno dei parametri più importanti nella scelta degli utensili di spianatura. Diversi tipi di utensili sono adatti a diversi intervalli di spessore.
Lamina sottile (0,5–1,5 mm)
I materiali sottili richiedono un controllo preciso per evitare grinze o crepe. Utensili consigliati:
Spessore medio (1,5–3,0 mm)
Questo intervallo di spessore è comune in armadi elettrici, mobili in metallo e involucri per apparecchiature. Utensili consigliati:
Lamiera spessa (>3,0 mm)
È necessaria una forza di flessione aggiuntiva e la resistenza dell'utensile diventa fondamentale. Utensile consigliato:
orlo aperto
Lascia un piccolo spazio interno, richiede meno forza, è più facile da produrre. Adatto per componenti strutturali e parti non visibili.
Orlo chiuso
Completamente appiattito, richiede maggiore precisione e utensili più complessi. Adatto per parti decorative e bordi a vista.
Orlo a goccia
Da utilizzare quando il rischio di fessurazione è elevato. Consigliato per acciaio inossidabile e materiali spessi.
La qualità della superficie è una delle principali preoccupazioni. Gli utensili di spianatura standard possono lasciare segni superficiali, graffi o linee di pressione. Se l'aspetto della superficie è critico, Utensili per orli senza segni (con rulli, inserti in nylon o protezione in PU) è altamente raccomandato per:
Non tutti i sistemi di utensili sono intercambiabili. I sistemi di utensili comuni includono Sistema Wila, Sistema Trumpf, Sistema Amada e Sistema LVD.
Ad esempio, se si utilizza una pressa piegatrice tipo Wila, utensili compatibili come Punzone di spianatura n. 19.041 E Stampo di appiattimento n. 29.384 garantisce un posizionamento preciso e risultati di piegatura affidabili.
La durata degli utensili dipende fortemente dalla qualità del materiale e del trattamento termico. Gli utensili di spianatura di alta qualità sono in genere realizzati in 42CrMo con un intervallo di durezza di HRC 54–60Ciò garantisce una maggiore durata, una migliore resistenza all'usura e prestazioni di appiattimento stabili.
La scelta degli utensili non riguarda solo le prestazioni, ma anche l'efficienza in termini di costi. L'utilizzo di utensili di spianatura di alta qualità può comportare un costo iniziale più elevato, ma può ridurre significativamente le spese di sostituzione a lungo termine.
Nella produzione pratica di lamiere, la scelta della corretta combinazione di utensili è spesso il modo più efficace per risolvere i difetti di bordatura.
Vantaggio ingegneristico:
✔ Riduce la tensione
✔ Migliora il flusso dei materiali
✔ Previene la formazione di crepe
Vantaggio ingegneristico:
✔ Migliora l'uniformità della pressione
✔ Stabilizza materiali in fogli sottili
✔ Riduce il rischio di deformazione
Vantaggio ingegneristico:
✔ Protegge le superfici visibili
✔ Migliora l'aspetto del prodotto
✔ Riduce i costi di finitura
Vantaggio ingegneristico:
✔ Garantisce uno spianamento uniforme
✔ Migliora la precisione dimensionale
✔ Migliora la resistenza strutturale
Vantaggio ingegneristico:
✔ Prolunga la durata degli utensili
✔ Riduce i costi di manutenzione
✔ Migliora l'affidabilità a lungo termine

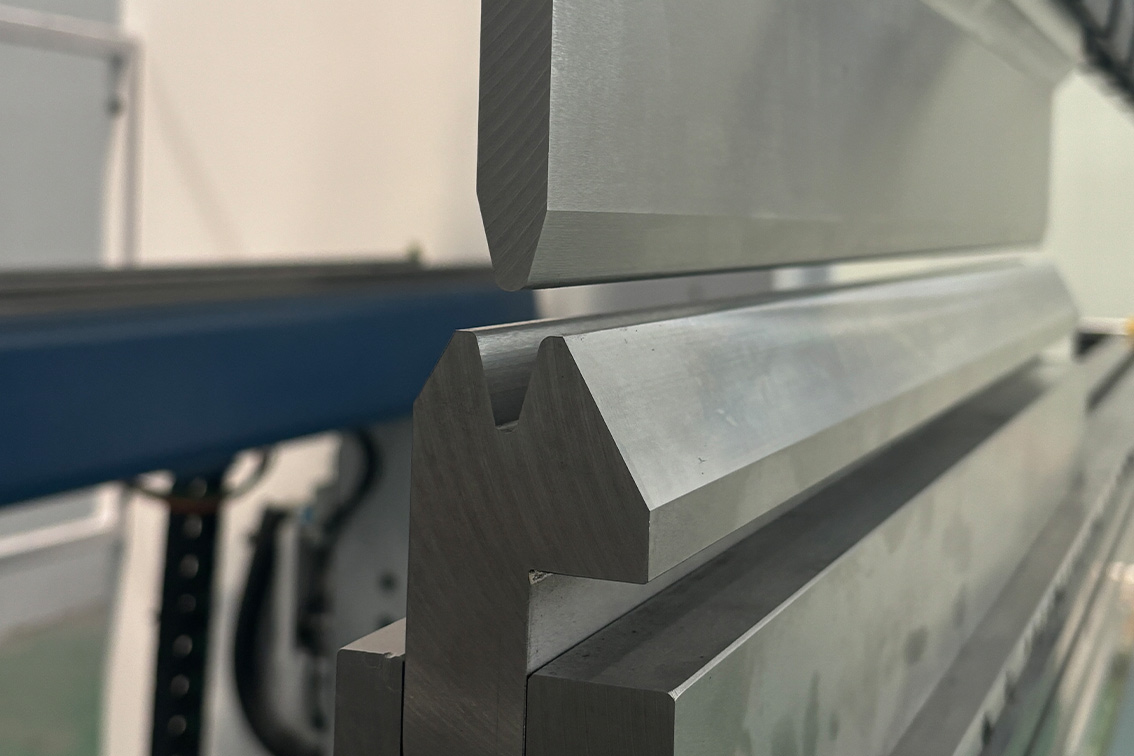

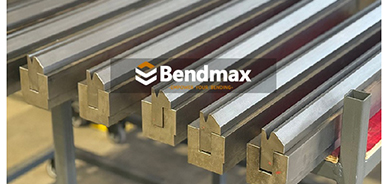

Per le operazioni di bordatura standard in due fasi su lamiere di medio spessore, una combinazione di utensili comunemente raccomandata comprende:
Questa combinazione garantisce prestazioni di appiattimento stabili, una maggiore precisione dimensionale e una qualità di orlatura costante per armadi elettrici, custodie metalliche ed elettrodomestici.

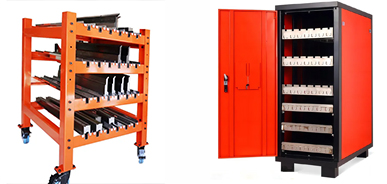

La corretta manutenzione di strumenti per orlare e appiattire è essenziale per garantire una qualità di piegatura costante, prolungare la durata degli utensili e ridurre i costi di produzione a lungo termine.
Nella moderna fabbricazione di lamiere, la qualità di strumenti per orlare e appiattire La scelta degli stampi determina direttamente l'aspetto finale del prodotto, la resistenza strutturale e l'efficienza produttiva. Scegliere un fornitore affidabile non significa solo optare per un prezzo conveniente, ma anche valutare precisione, durata e stabilità nel tempo.
Gli utensili professionali per l'orlatura sono realizzati utilizzando acciaio legato di alta qualità e processi di lavorazione CNC avanzati per garantire precisione e uniformità dimensionale.

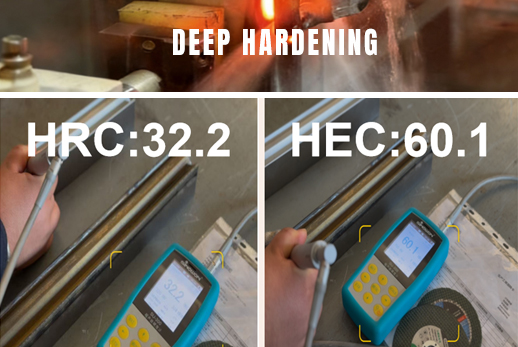

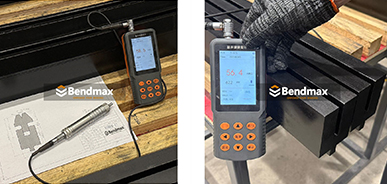

Gli utensili di orlatura affidabili sono in genere realizzati in acciai legati ad alta resistenza come 42CrMo e gradi di acciaio per utensili temprato. Attraverso un trattamento termico controllato, l'utensile raggiunge un livello di durezza di HRC 54–60Ciò garantisce:
Le soluzioni di attrezzaggio professionali sono progettate sulla base di reali applicazioni industriali, garantendo la compatibilità con i processi di orlatura standard, i requisiti di superficie senza segni e le linee di produzione ad alto volume.
