Soluzione: Piegatura a nervature in un'unica passata per lamiere d'acciaio da 1,2 mm utilizzando una pressa piegatrice Amada.

Requisiti del cliente

Il cliente si è rivolto a noi con una sfida di piegatura specifica che coinvolgeva unLamiera d'acciaio sottile con struttura a coste, che richiede sia efficienza che coerenza dimensionale.

I principali requisiti del cliente includevano:

Materiale:Lamiera d'acciaio,Spessore di 1,2 mm

Macchina: pressa piegatrice Amad

Apertura dello stampo inferiore: V = 60 mm

Metodo di formazione: Formatura in un'unica fase (piegatura in un solo passaggio)

Caratteristiche della parte:Profilo multi-angolo connervatura di rinforzo (struttura di irrigidimento)

Aspettative di qualità:

Angoli di flessione stabili

Formatura pulita senza distorsioni

Forma delle costole uniforme

Elevata ripetibilità per la produzione in serie



Poiché il pezzo in lavorazione include geometria delle nervature e angoli di flessione multipliI punzoni dritti standard non erano adatti per ottenere la forma richiesta in un'unica operazione.

Analisi delle sfide

Dopo aver esaminato il disegno, il nostro team di ingegneri ha individuato diverse criticità principali:

1. La struttura a coste richiede un flusso di materiale controllato

La presenza di un nervatura (elemento di rinforzo) Aumenta la resistenza alla formatura e modifica il flusso del materiale durante la piegatura. Senza un adeguato supporto di utensili:

• La costola può collasso o deformazione
• Lo stress materiale può causare deviazione angolare
• Potrebbero essere necessari più passaggi di formatura

Ciò ridurrebbe l'efficienza produttiva e aumenterebbe i tempi di ciclo.

2. La formatura in un'unica fase richiede un abbinamento preciso degli utensili.

Il cliente ha richiesto specificamente formazione one-hit, Senso:

• Tutti gli angoli devono essere formati in un unico colpo
• La geometria dell'utensile deve corrispondere con precisione al profilo del pezzo.
• Il ritorno elastico deve essere adeguatamente compensato.

Ciò richiede strumenti per profili personalizzatinon si tratta di punzoni standard.

3. I materiali sottili necessitano di un supporto stabile

Con acciaio da 1,2 mm, una selezione errata degli utensili può causare:

• Rughe
• Angoli irregolari
• Deformazione della superficie
• Precisione delle costole ridotta

Un adeguato supporto da parte delle spalle dello stampo è essenziale.

La nostra soluzione: Raccomandazione per gli utensili di piegatura delle nervature

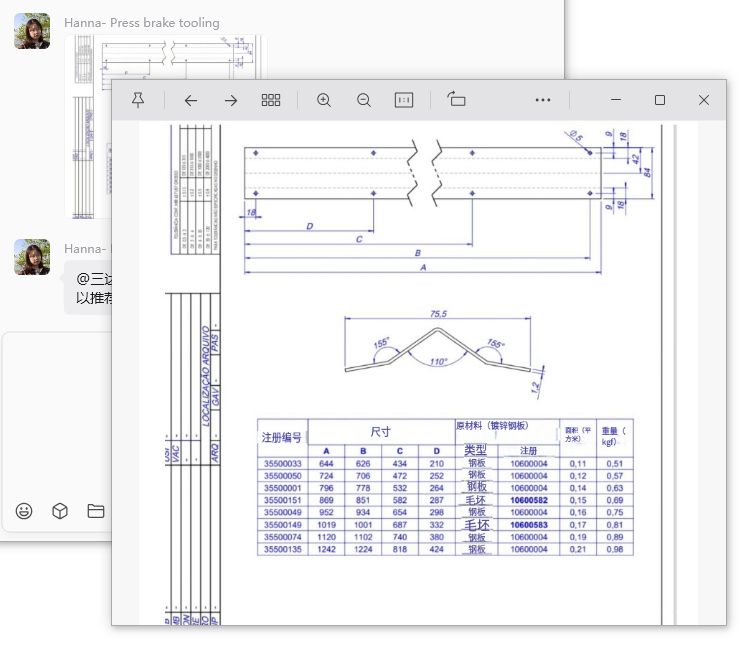

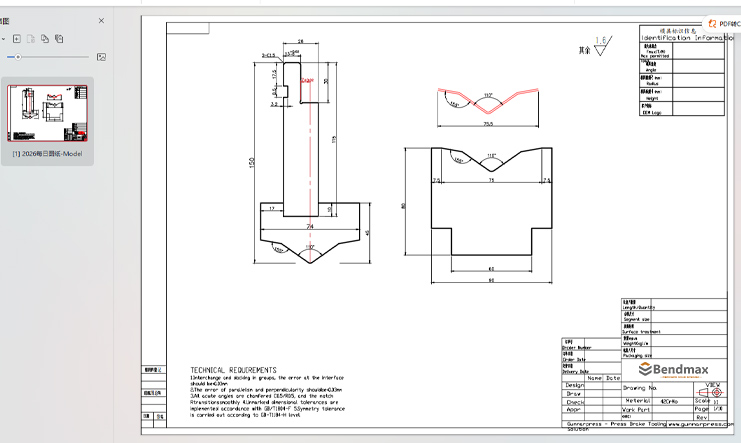

Dopo la valutazione tecnica, i nostri ingegneri hanno raccomandato l'utilizzo Utensili personalizzati per la piegatura delle nervaturespecificamente progettato per corrispondere al profilo mostrato nel disegno.

Configurazione degli utensili consigliata:

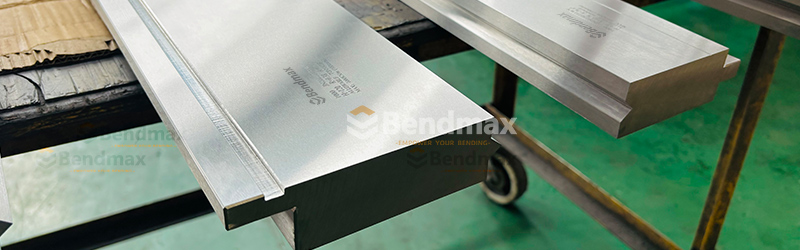

Tipo di strumento:Set di punzoni e matrici per piegatura nervature

Compatibilità con la macchina:Sistema Amade

Apertura dello stampo inferiore:V = 60 mm

Metodo di formazione:formazione del profilo in un colpo solo

Supporto materiale:Ottimizzato per la formatura di lamiere sottili

Corrispondenza del profilo:Geometria personalizzata che segue la forma di una nervatura parziale

Questo design dell'utensile consente di formare simultaneamente la nervatura e gli angoli in un'unica corsa della pressa.

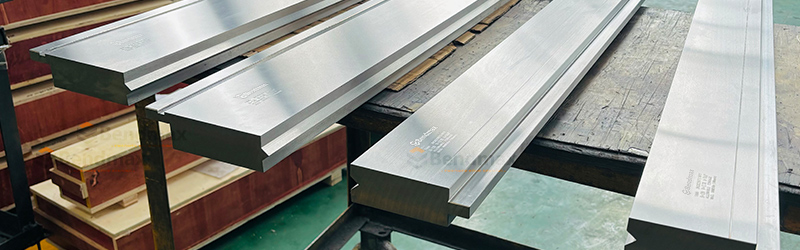

Perché è stato scelto l'utensile per la piegatura delle nervature

La struttura delle costole mostrata nel disegno comprende:

• Angoli di piegatura multipli (155° + 110°)
• Geometria delle nervature di rinforzo
• Spaziatura dimensionale controllata

I punzoni standard non sono in grado di controllare con precisione la deformazione in strutture di questo tipo. Gli utensili per la piegatura delle nervature offrono:

Formazione accurata delle costole

La punta del punzone, appositamente progettata, supporta la geometria delle nervature e impedisce il collasso durante la formatura.

Efficienza produttiva in un'unica fase

Con geometria degli utensili corrispondente:

• Non è necessaria alcuna formatura secondaria
• Tempo di ciclo ridotto
• Maggiore efficienza produttiva

Migliore coerenza dimensionale

La lavorazione personalizzata delle nervature garantisce:

• Precisione angolare stabile
• altezza uniforme delle costole
• Variazione di ritorno elastico ridotta

Risultato raggiunto

Dopo aver implementato gli utensili di piegatura delle nervature raccomandati, il cliente ha ottenuto con successo:

• Operazione di formatura a singolo passaggio completata con successo
• Struttura delle costole stabile senza deformazioni
• Angoli di piegatura precisi
• Miglioramento dell'efficienza produttiva
• Qualità costante della produzione in lotti

I componenti finali realizzati soddisfacevano i requisiti dimensionali e funzionali del cliente.

Approfondimento ingegneristico

Questo caso dimostra che quando si piegano le parti con nervature o strutture di irrigidimentoLa selezione del profilo di utensili corretto è fondamentale.

Per i componenti che richiedono:

• Caratteristiche delle nervature rinforzate
• Formatura multi-angolo
• Piegatura di precisione di lamiere sottili
• Efficienza di formatura a singolo colpo

Attrezzatura personalizzata per la piegatura delle nervature è spesso la soluzione più affidabile.
