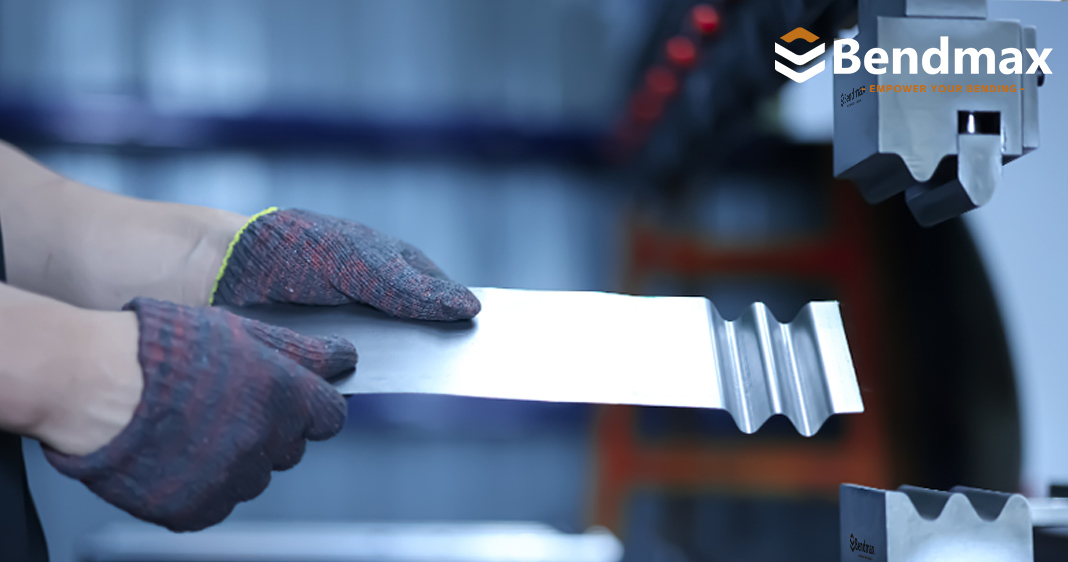

Gli utensili standard per presse piegatrici sono in grado di gestire una gamma sorprendentemente ampia di lavori di piegatura. Punzonatrici standard, matrici a V, punzonatrici a collo d'oca, utensili per raggi e utensili per bordatura coprono la maggior parte delle applicazioni quotidiane.
Ma prima o poi arriva una parte che sembra dire:
"Bel tentativo. I vostri strumenti standard non funzioneranno qui."
È in questi casi che solitamente entrano in gioco gli utensili personalizzati per la pressa piegatrice.
La creazione di utensili personalizzati non significa realizzare qualcosa di insolito solo per il gusto di farlo. Significa progettare un utensile attorno a uno specifico geometria del pezzo, materiale, macchina, sequenza di piegatura e requisiti di produzione quando gli strumenti standard non sono più in grado di fornire il risultato richiesto.
La prima domanda non è "Potresti realizzare uno strumento personalizzato?"
La domanda migliore è:
“Ne ho davvero bisogno?”

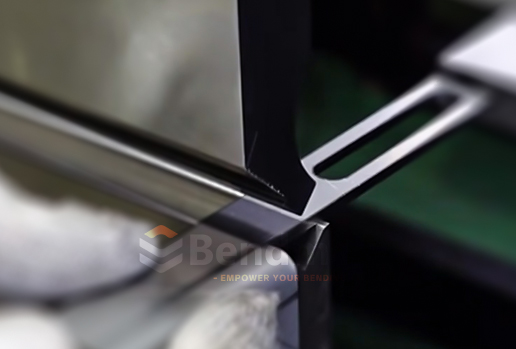

Se un punzone e una matrice standard sono in grado di produrre la piegatura richiesta in modo sicuro e costante, di solito non c'è motivo di reinventare l'attrezzatura.
La realizzazione di utensili personalizzati diventa vantaggiosa quando gli utensili standard creano problemi come:
•Non è possibile ottenere la geometria di piegatura richiesta
•La flangia è troppo corta o troppo profonda
•Il pezzo in lavorazione interferisce con il punzone standard
•È necessario realizzare diverse curve in un'unica configurazione
•È richiesto un raggio o un angolo speciale
•Il pezzo richiede un offset o una piegatura a Z
•Gli utensili standard causano segni o deformazioni
•Il processo produttivo richiede un'operazione di formatura dedicata
•È necessario ridurre i tempi di configurazione.
•Lo stesso pezzo speciale viene prodotto ripetutamente
•Il pezzo in lavorazione deve essere completamente privo di segni di utensili.
In altre parole:
Se il componente è insolito, anche gli utensili di produzione potrebbero dover essere insoliti.
Un errore comune è quello di iniziare la discussione con:
"Ci serve un colpo speciale."
È ancora un po' troppo presto.
Una corretta progettazione di utensili personalizzati inizia con pezzo in lavorazione.
Il progettista degli utensili deve comprendere:
Le informazioni tipiche includono:
Ad esempio, piegarsi alluminio da 1,5 mm E acciaio ad alta resistenza da 10 mm Ovviamente non si tratta dello stesso lavoro. La geometria dell'utensile, l'apertura dello stampo, il raggio del punzone e la forza di piegatura richiesta possono essere completamente diversi.
Le dimensioni importanti includono:
Anche un piccolo dettaglio può determinare se uno strumento standard funzionerà.
Gli utensili devono inoltre essere compatibili con la pressa piegatrice.
Tra i parametri importanti della macchina si annoverano:
Un punzone personalizzato, per quanto ben progettato, non serve a molto se non è compatibile con la macchina.
"
Per ulteriori informazioni, consulta i nostri articoli correlati.
[Come calcolare il tonnellaggio di una pressa piegatrice per diversi utensili (Guida completa 2026)]
[Come scegliere l'utensile giusto per la pressa piegatrice in base alla forza di piegatura]
[Che cos'è l'attrezzatura per presse piegatrici? La guida definitiva per i produttori.]

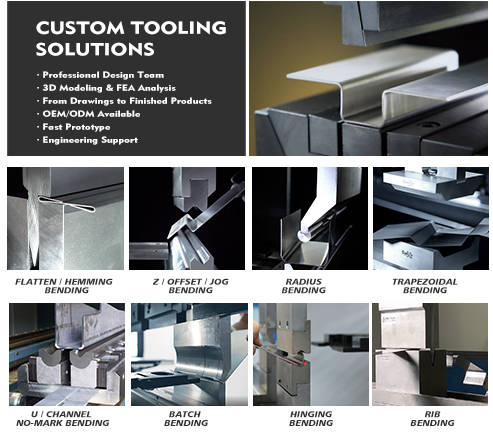

Utensili personalizzati possono assumere molte forme. Alcune sono completamente uniche, mentre altre sono essenzialmente versioni modificate di utensili standard.
Ecco alcuni esempi comuni.

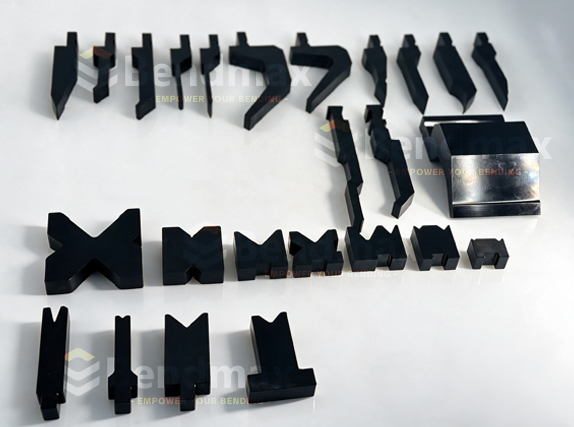

Potrebbe essere necessario un punzone personalizzato quando un punzone standard interferisce con il pezzo in lavorazione.
I modelli tipici includono:
Pugni a collo d'oca extra profondi
Pugni stretti
Pugni estesi
Punzoni ad angolazione speciale
Punzoni a raggio
Pugni sfalsati
Punzoni per formatura personalizzata
punzoni di formatura a più fasi
Ad esempio, un pezzo in lavorazione profondo a forma di scatola potrebbe entrare in collisione con un punzone dritto standard. collo d'oca o punzone decentrato può fornire lo spazio aggiuntivo necessario per completare la curva.

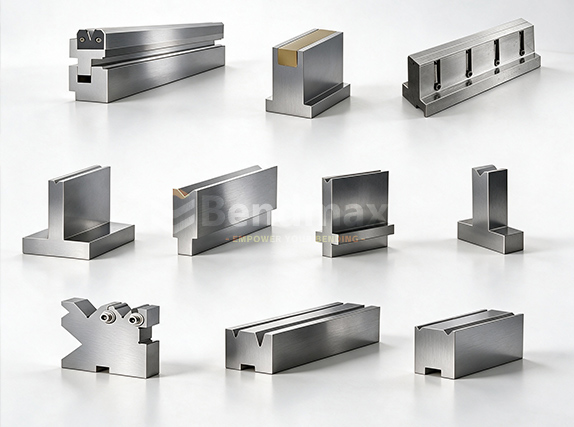

Lo stesso principio si applica agli utensili inferiori.
Una matrice a V standard funziona bene per la piegatura ad aria convenzionale, ma per applicazioni speciali potrebbero essere necessari:
• Aperture a V personalizzate
• Aperture a V multiple
• Matrici a V asimmetriche
• Matrici offset
• Dischi Radius
• Matrici a forma di U
• Matrici a quattro vie
• Matrici regolabili
• Stampi di formatura
L'apertura dello stampo è particolarmente importante perché influenza la relazione tra spessore del materiale, raggio interno, forza di flessione e lunghezza minima della flangia.
Per la piegatura dell'aria convenzionale, un punto di partenza comunemente utilizzato è:
V ≈ 6–8 × spessore del materiale
Ma questa non è una regola universale. La resistenza del materiale, il raggio desiderato, la geometria dell'utensile e la capacità della macchina sono tutti fattori importanti.
Ecco perché gli utensili personalizzati dovrebbero essere progettati in base all'applicazione specifica, anziché limitarsi a copiare una dimensione da un catalogo.
Ecco uno dei maggiori vantaggi degli utensili personalizzati:
A volte è possibile trasformare diverse operazioni in una sola.
Immagina una parte che normalmente richiede:
Uno strumento di formatura appositamente progettato può combinare diverse di queste operazioni in un'unica configurazione.
Ciò può ridurre:
Per la produzione ad alto volume, anche risparmiando 30 secondi per parte può diventare significativo.
Ad esempio, con 500 pezzi al mese:
0,5 min × 500 = 250 minuti
È più di 4 ore di tempo di produzione risparmiato ogni mese.
E questo grazie a un solo piccolo miglioramento.
La marcatura superficiale è un altro motivo comune per optare per una soluzione personalizzata.
Le matrici V standard possono lasciare segni su:
Se la qualità estetica è importante, un personalizzato stampo senza marcatura o non marcante potrebbe essere una soluzione migliore.
A seconda dell'applicazione, gli strumenti possono utilizzare:
L'obiettivo è semplice:
Piega il foglio senza lasciare un segno a forma di attrezzo.
Ciò può essere particolarmente utile quando il componente finito non può essere lucidato, riverniciato o altrimenti rilavorato dopo la piegatura.

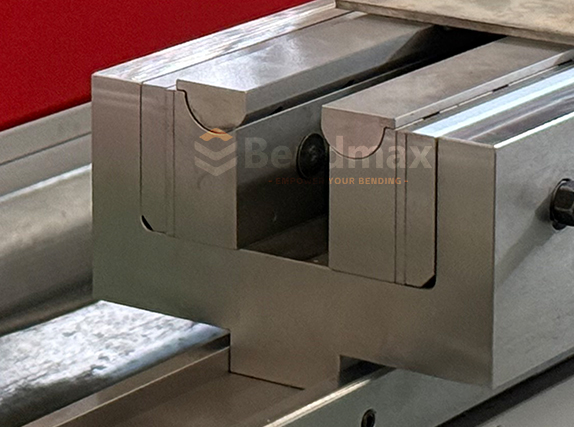

Filiera a V regolabile e ruotabile Bendmax
|

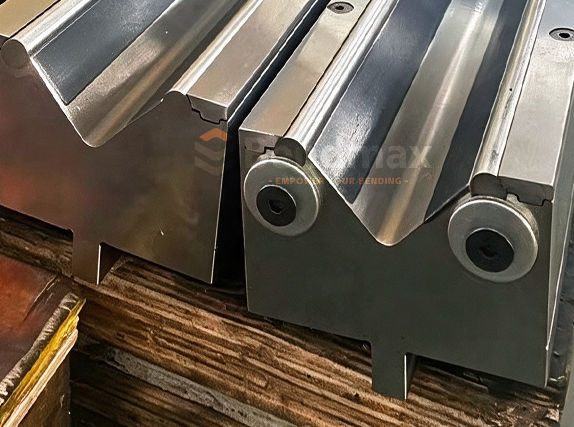

Matrice per pressa piegatrice senza segni per barre tonde Bendmax
|

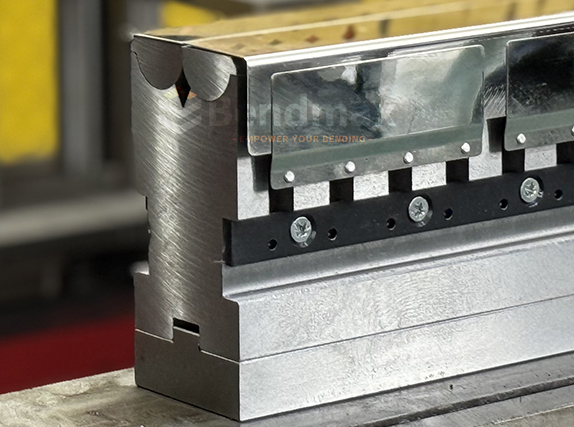

Attrezzatura Bendmax Wing Bending Plus
|

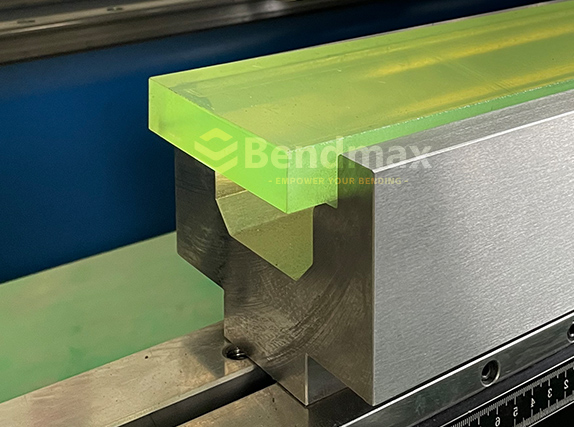

Portamatrici e inserti Bendmax PU senza segni
|

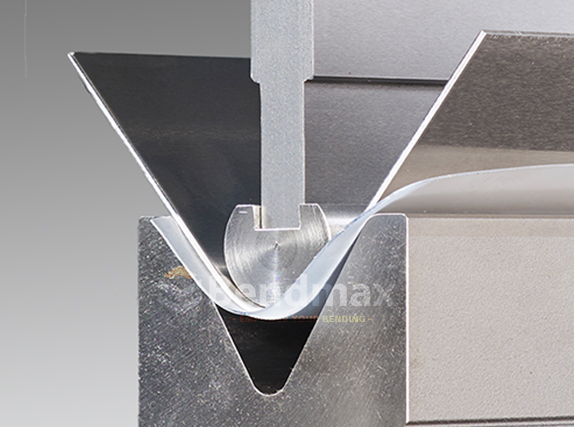

Pellicola protettiva Bendmax
|

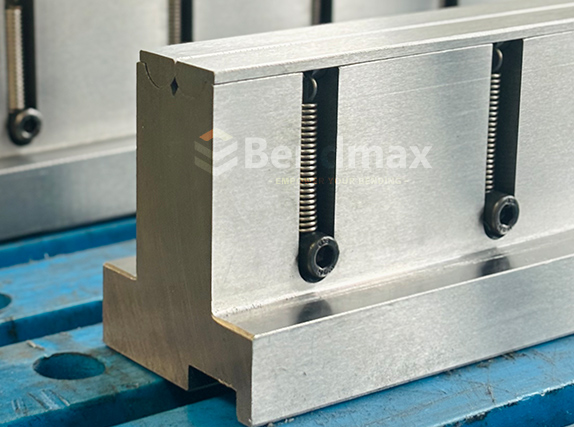

Filiera a V girevole Bendmax
|
La piegatura offset è un'altra classica applicazione degli utensili personalizzati.
Una curva a Z richiede in genere due curve parallele con un offset controllato tra di esse.
È possibile eseguire l'operazione utilizzando diversi strumenti standard, ma uno dedicato Utensile per piegatura a Z A volte può rendere il processo più rapido e coerente.
Le dimensioni chiave sono generalmente:
Per la produzione in serie, un utensile offset dedicato può essere molto più conveniente rispetto al dover impostare ripetutamente diversi punzoni e matrici standard.

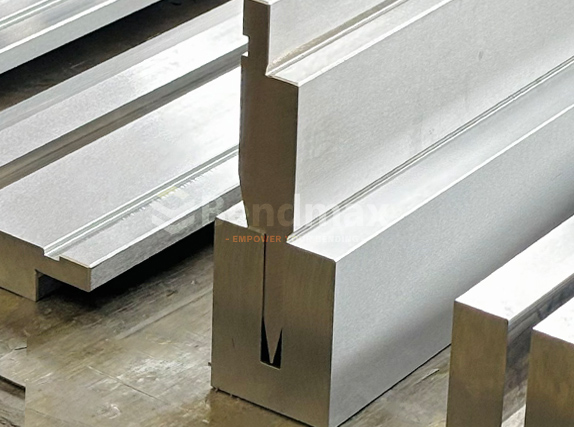

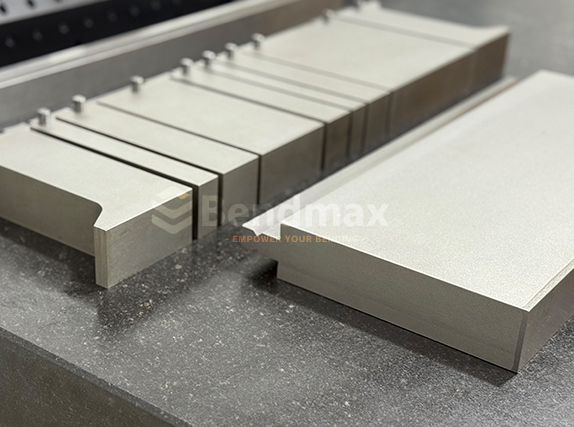

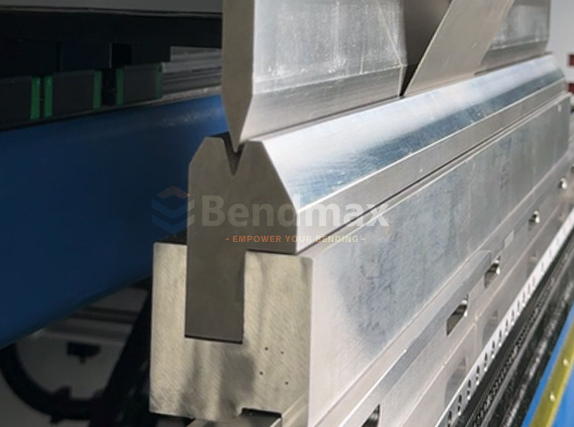

Fare l'orlo sembra semplice.
Non è sempre così.
Un tipico processo di orlatura prevede prima di tutto di piegare il foglio e poi di appiattire il bordo piegato.
A seconda del materiale e del design del componente, il processo può richiedere:
L'attrezzatura deve garantire uno spazio sufficiente per la flangia pre-piegata, controllando al contempo la geometria finale appiattita.
Per i componenti di produzione con requisiti di orlatura costanti, gli utensili personalizzati possono contribuire a ridurre la complessità dell'impostazione e a migliorare la ripetibilità.
 |  |  |
Lo stesso design personalizzato per gli utensili non è necessariamente utilizzabile per ogni materiale.
Consideriamo tre materiali comuni:
| Materiale | Caratteristiche tipiche | Considerazioni sugli utensili |
|---|---|---|
| acciaio dolce | Relativamente facile da formare | Gli utensili multiuso spesso funzionano |
| acciaio inossidabile | Maggiore resistenza e ritorno elastico | Potrebbero essere necessarie forze maggiori e raggi adeguati |
| Alluminio | Superficie morbida, densità inferiore | La protezione della superficie e i raggi adeguati sono importanti |
Gli acciai ad alta resistenza richiedono un'attenzione ancora maggiore.
All'aumentare della resistenza alla trazione del materiale, generalmente aumenta anche la forza di flessione necessaria. Pertanto, è fondamentale verificare la compatibilità degli utensili con il tonnellaggio disponibile della macchina e con il carico ammissibile degli utensili stessi.
Questo è uno dei motivi per cui rendere semplicemente uno strumento "più resistente" non è la soluzione completa.
La geometria dell'utensile, il materiale, il trattamento termico e la capacità della macchina lavorano in sinergia.
Nella produzione di utensili per presse piegatrici industriali, la scelta del materiale è fondamentale.
Un materiale comunemente utilizzato è Acciaio legato 42CrMo4 / 42CrMo, in particolare per utensili che richiedono una buona combinazione di resistenza, tenacità e resistenza all'usura.
A seconda dell'applicazione, i produttori possono utilizzare anche materiali quali:
Il trattamento termico è altrettanto importante.
Uno strumento personalizzato può utilizzare:
Ad esempio, un progetto di utensili può utilizzare un'area di lavoro indurita attorno HRC 54–60, a seconda del tipo di materiale, del processo di produzione e dei requisiti di applicazione.
Il punto importante è che la durezza non deve essere considerata in modo indipendente.
Un componente di un utensile estremamente duro ma troppo fragile non è necessariamente un utensile migliore.
Resistenza + tenacità + resistenza all'usura = il vero obiettivo.
Vale la pena menzionarlo.
Uno strumento personalizzato non significa necessariamente progettare ogni dimensione da zero.
In molti casi, la soluzione migliore è una strumento standard modificato.
Per esempio:
Punzonatura standard + raggio del naso modificato
or

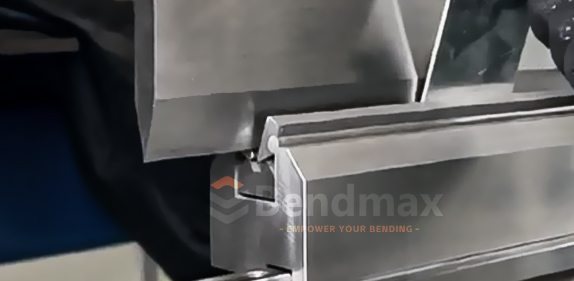

Filiera V standard + inserto personalizzato
or
Porta-standard + sezione di formatura personalizzata
Questo approccio può ridurre i tempi e i costi di produzione, risolvendo al contempo lo specifico problema di piegatura del cliente.
Spesso si tratta di una soluzione più intelligente rispetto alla progettazione di un sistema di utensili completamente nuovo.
Un progetto professionale di realizzazione di attrezzature personalizzate segue in genere un processo simile a questo:
Partite dal disegno del pezzo, dal materiale, dallo spessore, dai requisiti di piegatura e dal volume di produzione.
Verificare il modello della pressa piegatrice, il tonnellaggio, l'interfaccia degli utensili, il sistema di bloccaggio e l'altezza di lavoro disponibile.
Determinare la sequenza di piegatura, l'apertura a V richiesta, la geometria del punzone, il raggio interno, il gioco e la forza di piegatura stimata.
La modellazione CAD può essere utilizzata per verificare:
Per applicazioni più complesse, Analisi agli elementi finiti (FEA) Può essere utilizzato anche per valutare la distribuzione delle sollecitazioni e la deformazione.
L'utensile viene lavorato meccanicamente, trattato termicamente, rettificato e rifinito secondo le tolleranze richieste.
Il passo finale non è semplicemente:
"Sembra perfetto. Spediscilo."
Gli utensili dovrebbero essere testati in relazione all'applicazione prevista, ove possibile.
L'obiettivo finale è uno strumento che funzioni sulla macchina reale con il materiale reale e la geometria reale del pezzo.
Articoli correlati
" [ Come scegliere l'utensile giusto per la pressa piegatrice in base alla forza di piegatura

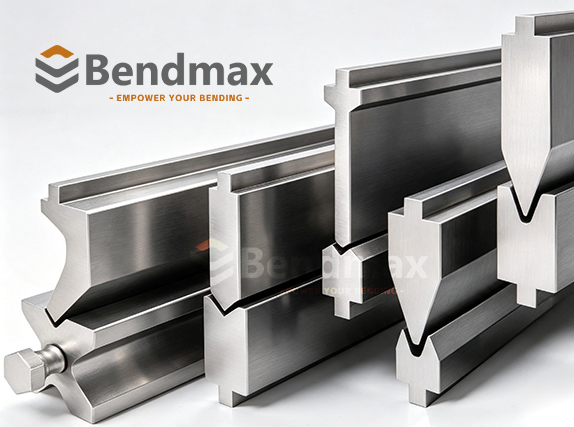

Non esiste un prezzo universale.
Un semplice punzone modificato potrebbe costare solo leggermente di più rispetto a un utensile standard.
Uno stampo di grandi dimensioni e a più stadi può risultare notevolmente più costoso.
Il costo dipende da fattori quali:
Ma il prezzo di acquisto non dovrebbe essere l'unico dato da considerare.
Pensa al costo totale di produzione.
Se uno strumento personalizzato da 500 dollari elimina diverse operazioni di configurazione e fa risparmiare 10 minuti per lotto, il suo valore può essere molto superiore a quanto suggerisca il suo prezzo di acquisto.
Ecco perché gli utensili personalizzati dovrebbero essere valutati in base a ROI, non solo prezzo unitario.
La realizzazione di utensili personalizzati non è sempre la soluzione.
Se devi produrre solo 10 pezzi una sola volta, investire una somma considerevole in uno stampo dedicato potrebbe non essere economicamente vantaggioso.
Una fustella e una matrice standard potrebbero essere perfettamente adeguate.
Gli utensili personalizzati diventano più interessanti quando:
Insomma:
Se lo pieghi una volta, gli utensili standard potrebbero risultare più efficaci.
Se lo pieghi 10.000 volte, il calcolo cambia.
Se desideri un preventivo per utensili personalizzati, non limitarti a inviare:
"Ho bisogno di un pugno speciale."
Ciò lascia ampio spazio alle congetture.
Un pacchetto iniziale decisamente migliore include:
1. Disegno del componente
Preferibilmente un file PDF, DXF o CAD 3D.
2. Materiale
Ad esempio: S235, S355, acciaio inossidabile 304, alluminio 5052, ecc.
3. Spessore del materiale
Ad esempio: 2,0 mm, 3,0 mm, 6,0 mm.
4. Requisiti di piegatura
Includere angolo, raggio, lunghezza della flangia, offset e altre dimensioni critiche.
5. Informazioni sulla pressione del freno
Produttore della macchina, modello, tonnellaggio e lunghezza di piegatura.
6. Sistema di utensili
Interfaccia europea/Promecam, americana, Trumpf, WILA, Amada o di altro tipo.
7. Requisiti di produzione
Comunica al produttore se hai bisogno di 5 pezzi, 500 pezzi o 50.000 pezzi.
Quest'ultimo valore può influenzare significativamente la scelta della soluzione di attrezzaggio più adatta.
La migliore attrezzatura personalizzata non è necessariamente la più complessa.
A volte si tratta di un sofisticato strumento di formatura a più stadi.
A volte è semplicemente un pugno modificato con 5 mm di spazio libero in più.
A volte un inserto personalizzato risolve il problema.
E a volte, dopo aver esaminato la domanda, la risposta migliore è:
“In realtà non hai bisogno di utensili personalizzati. Questo utensile standard è più che sufficiente.”
È esattamente ciò che ci si aspetta da un produttore di utensili.
L'obiettivo non è venderti lo strumento più complicato.
L'obiettivo è trovare il La soluzione di attrezzaggio più semplice, sicura ed economica che consente di produrre il componente richiesto in modo costante.
Gli utensili standard per presse piegatrici rappresentano il punto di partenza per la maggior parte delle applicazioni di piegatura.
Ma quando la geometria del tuo pezzo diventa complicata, i volumi di produzione aumentano, la qualità della superficie diventa critica o gli utensili standard semplicemente non possono fornire un gioco sufficiente, Gli utensili personalizzati per la pressa piegatrice possono trasformare un'operazione di piegatura frustrante in un processo molto più pulito.
Presso Bendmax è possibile sviluppare utensili personalizzati per diversi Sistemi di utensili per presse piegatrici, interfacce macchina, materiali, geometrie di piegatura e requisiti di produzione.
Che abbiate bisogno di un punzone modificato, di una matrice a V speciale, di un utensile per piegatura a Z, di un utensile per bordatura, di una matrice senza segni o di una soluzione di formatura completamente personalizzata, il punto di partenza migliore non è l'utensile.
