Se state acquistando utensili per presse piegatrici, prima o poi vi imbatterete nella stessa domanda:
Stile europeo o stile americano?
A prima vista, potrebbero sembrare due modi diversi di realizzare essenzialmente lo stesso punzone e la stessa matrice. Ma le differenze risiedono in realtà nella geometria dell'utensile, nel metodo di serraggio, nel trasferimento del carico e persino nel modo in cui gli operatori impostano la pressa piegatrice.
E no, uno non è automaticamente "migliore" dell'altro.
La scelta giusta dipende da la tua pressa piegatrice, il tuo sistema di utensili attuale e il modo in cui utilizzi effettivamente la macchina.
Il modo più semplice per distinguere i due sistemi è guardare punzone e metodo di serraggio.

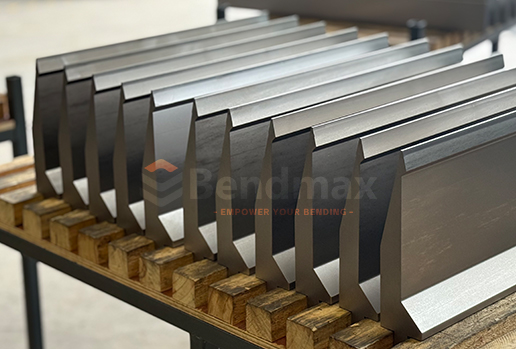

Utensili in stile europeo, comunemente associati a Utensili in stile Promecam, utilizza un codolo relativamente stretto, tipicamente intorno 13 mm, con scanalatura di sicurezza o dispositivo di bloccaggio,Per ulteriori informazioni, consultare il nostro [Attrezzatura per pressa piegatrice di tipo europeo] allineare.
Il punzone è normalmente installato in un supporto dedicato e può essere utilizzato con sistemi di bloccaggio rapido, idraulici o meccanici. Anche gli utensili segmentati sono molto comuni.
Questo design è particolarmente diffuso sulle moderne presse piegatrici a controllo numerico (CNC) perché consente agli operatori di cambiare rapidamente gli utensili e di combinare diverse sezioni di punzone e matrice per ottenere pezzi di diverse lunghezze.

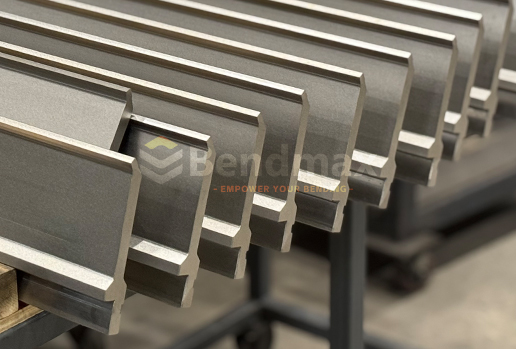

L'utensileria in stile americano è l'approccio nordamericano più tradizionale. [Attrezzatura per pressa piegatrice di tipo americano] è progettato per macchine che utilizzano questa interfaccia di utensili tradizionale.
Una dimensione di riferimento comune è una Codolo da 1/2 pollice (12,7 mm), con il punzone fissato mediante un sistema di bloccaggio meccanico, viti di fermo, bulloni o un supporto compatibile a seconda della specifica progettazione dell'utensile.
È semplice, robusto e ampiamente utilizzato su presse piegatrici convenzionali e di vecchia generazione.
In parole semplici:
Europeo = modulare + cambio rapido + orientato alla precisione
Americano = tradizionale + robusto + diretto
Ma c'è dell'altro in questa storia.
| Caratteristica | Stile europeo | stile americano |
|---|---|---|
| tipico codolo perforato | Circa 13 mm | Circa 12,7 mm / 1/2 pollice |
| Serraggio | Morsetto rapido / idraulico / meccanico | Principalmente meccanico |
| Cambio utensile | Veloce | Relativamente più lento |
| Utensili segmentati | Molto comune | Disponibile, ma meno caratteristico |
| Geometria dell'utensile | Sottile e altamente modulare | Tradizionale e robusto |
| Applicazione tipica | Produzione CNC ad alta varietà | Fabbricazione generale, freni convenzionali |
| Costo iniziale degli utensili | Solitamente più alto | Solitamente più basso |
| Flessibilità di configurazione | Eccellente | Bene |
| Compatibilità con l'automazione | Eccellente | Dipende dalla macchina/dal sistema |
| Ideale per | Configurazione rapida e ripetibilità | Semplicità ed efficienza in termini di costi |
Un avvertimento importante: Lo "stile europeo" e lo "stile americano" non sono dimensioni universali. Diversi produttori e modelli di macchine possono utilizzare interfacce proprietarie. Prima di ordinare, verificare sempre il profilo effettivo del punzone, il tipo di attacco, il supporto, l'altezza di lavoro e il sistema di bloccaggio.
Un codolo da 13 mm che “sembra abbastanza simile” a un codolo da 1/2 pollice è non è uno standard di compatibilità.
È qui che le cose si fanno interessanti.

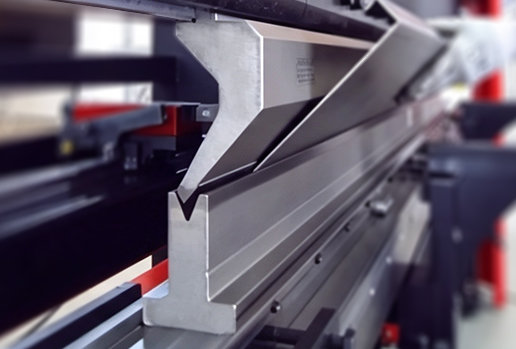

Una pressa piegatrice può avere a disposizione centinaia di tonnellate di forza, ma quella forza deve comunque viaggiare attraverso il pistone → supporto → punzone → lamiera → matrice → trave inferiore.
L'interfaccia degli utensili controlla come il punzone viene posizionato e trattenuto durante questo processo, mentre un'adeguata [sistema di bloccaggio della pressa piegatrice] consente di effettuare cambi di utensili più rapidi e uniformi.
In molti sistemi tradizionali di tipo americano, l'operatore posiziona manualmente l'utensile e lo fissa utilizzando il sistema di bloccaggio meccanico della macchina.
Gli utensili di tipo europeo utilizzano in genere un codolo decentrato e una geometria di supporto specifica. Il meccanismo di bloccaggio aiuta a posizionare il punzone in modo costante e semplifica notevolmente i cambi rapidi degli utensili.
Ciò è particolarmente utile quando la tua produzione si presenta in questo modo:
Parte A → cambia strumenti → Parte B → cambia strumenti → Parte C → cambia di nuovo strumenti.
Se il tuo operatore cambia gli utensili 15 volte al giorno, risparmiare qualche minuto per ogni cambio diventa rapidamente più importante della differenza di prezzo tra due punzoni.
Gli utensili in stile europeo sono una scelta valida quando tempi di configurazione e ripetibilità sono importanti.
[Attrezzatura per pressa piegatrice segmentata] Consente di realizzare con maggiore facilità la lunghezza di lavoro desiderata, riducendo al contempo lo sforzo necessario per frequenti cambi utensile.
Anziché dover maneggiare ogni volta un attrezzo lungo e pesante, gli operatori possono gestire sezioni più corte e disporle secondo necessità.
Questo è un grande vantaggio per produzione ad alta varietà e basso volume.

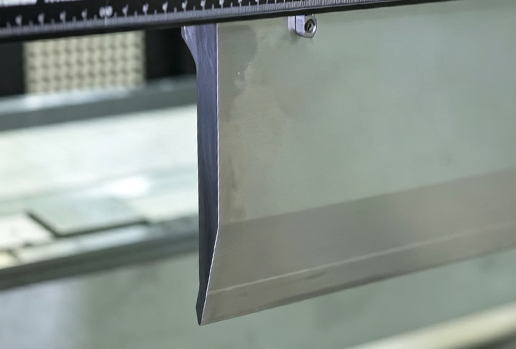

I sistemi di utensili europei offrono comunemente un'ampia gamma di profili di punzonatura, tra cui:
Il profilo più sottile dell'utensile può anche facilitare il lavoro attorno a geometrie complesse delle flange.
Se la vostra pressa piegatrice è dotata di un sistema idraulico o di bloccaggio rapido adeguato, gli utensili europei possono velocizzare notevolmente la fase di installazione.
Per le officine che effettuano cambi di produzione frequenti, questo si traduce direttamente in un maggior tempo di funzionamento delle macchine.
 |  |
Perché a volte La semplicità è un pregio..
Gli utensili di tipo americano sono utilizzati da decenni nelle officine di piegatura nordamericane. Molti operatori conoscono già il sistema e molte macchine sono già dotate dei portautensili e degli utensili appropriati.
Ciò significa che non è necessario riprogettare l'intera configurazione solo per adeguarsi a un nuovo standard di utensili.
Gli utensili americani possono essere particolarmente interessanti quando:
In altre parole, se il sistema attuale funziona bene, potrebbe non esserci alcun motivo per cambiarlo solo perché un altro sistema di utensili sembra più moderno.
È qui che le affermazioni di marketing a volte possono diventare un po' troppo entusiastiche.
Gli utensili di precisione europei sono spesso associati a rettifica di precisione, dimensioni controllate e posizionamento ripetibileMolti sistemi di utensili di precisione sono realizzati con tolleranze dimensionali ristrette, il che contribuisce a mantenere una geometria costante di punzoni e matrici.
Ma gli utensili rappresentano solo una parte dell'equazione.
La precisione finale della piegatura dipende anche da:
Pertanto, acquistare un punzone rettificato di precisione non trasformerà magicamente una pressa piegatrice mal calibrata in una macchina di precisione.
Buona attrezzatura + buona configurazione della macchina = buoni risultati di piegatura.
 |  |
Anche in questo caso, è opportuno guardare oltre l'etichetta dell'utensile.

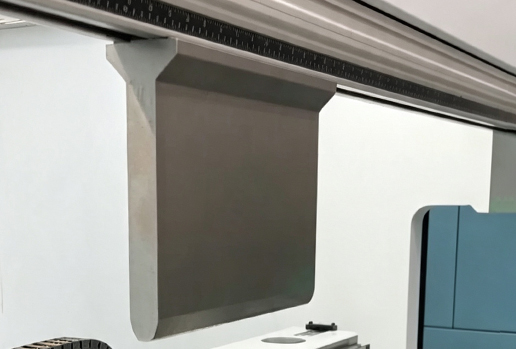

Se ti pieghi regolarmente Lamiera spessa, acciaio ad alta resistenza o pezzi di grandi dimensioniLe domande importanti sono:
Qual è il carico ammissibile?
Come avviene il trasferimento del carico?
Qual è la geometria del punzone?
Qual è l'apertura dello stampo?
Il supporto è progettato per il tonnellaggio richiesto?
Ad esempio, scegliere un punzone semplicemente perché è "di tipo europeo" o "di tipo americano" senza verificarne il carico ammissibile non è una buona idea.
Il sistema di utensili deve essere abbinato alla macchina tonnellaggio, capacità di carico degli utensili, spessore del materiale, lunghezza della curvatura e applicazione.
Forse anche questo articolo può aiutarti ad approfondire l'argomento.Collezione di matrici per presse piegatrici per impieghi gravosi
Ecco la risposta pratica.
Hai una pressa piegatrice CNC moderna
Si cambiano spesso gli utensili.
Producete molti componenti diversi.
Hai bisogno di punzoni e matrici segmentati.
Per te sono importanti la rapidità di configurazione e la ripetibilità.
Stai valutando un sistema di bloccaggio idraulico o a sgancio rapido.
Hai bisogno di una vasta gamma di utensili specializzati.
Per un'officina di lavorazione con un'elevata varietà di prodotti, gli utensili di tipo europeo possono rappresentare una soluzione molto efficiente.
La tua macchina è già configurata per gli utensili americani.
Disponi di un ampio inventario di utensili già esistenti.
La vostra produzione utilizza attrezzature relativamente standard.
I cambi di utensili non sono particolarmente frequenti.
Preferisci una configurazione meccanica semplice.
Mantenere l'attuale ecosistema di strumenti è più economico che cambiare sistema.
Questa è probabilmente la regola più importante:
Scegliete il sistema di utensili in base alla pressa piegatrice, non viceversa.
Prima di ordinare un nuovo punzone o una nuova matrice, verificare:
Sistema di utensili
Dimensioni del codolo del punzone
Configurazione del supporto/morsetto
altezza del bottone
Dimensioni dello stampo
Lunghezza di lavoro
Carico massimo consentito
Angolo di curvatura e raggio richiesti
Tonnellaggio della macchina
Inventario degli utensili esistenti
...
E non affidatevi solo alla marca dell'elettrodomestico.
Il fatto che una macchina sia prodotta in Europa non significa automaticamente che utilizzi ogni tipo di utensile europeo. Allo stesso modo, una pressa piegatrice di fabbricazione americana potrebbe utilizzare un sistema di utensili specifico, proprietario o compatibile.
Ciò che conta è l'interfaccia.
Non sai quale sistema di utensili o apertura V-die sia quello giusto per la tua applicazione? Il nostro [Che cos'è l'attrezzatura per la pressa piegatrice? La guida definitiva per i produttori] Spiega i fattori chiave da considerare prima di effettuare l'ordine.
Per maggiori informazioni sulla piegatura di lamiere pesanti, consultate la nostra guida: [Abbinamento degli utensili alle capacità della macchina].
Qui non si svolge alcun incontro di pugilato.
Gli utensili europei non sono automaticamente migliori.
Gli utensili americani non sono automaticamente antiquati.
Sono stati semplicemente progettati attorno ad approcci diversi a bloccaggio, trasferimento della forza, geometria dell'utensile e flusso di lavoro di produzione.
Se il tuo negozio apprezza cambi rapidi, attrezzature modulari, precisione e flessibilità produttivaGli utensili in stile europeo sono generalmente la scelta più attraente.
Se la tua priorità è Compatibilità, semplicità, durata e possibilità di sfruttare al meglio un impianto in stile americano già esistente.Gli utensili americani possono essere un'ottima scelta.
E se state sostituendo gli utensili di una macchina esistente, la risposta migliore è spesso molto meno entusiasmante:
Acquista gli utensili che si adattano effettivamente alla tua pressa piegatrice.
Perché anche gli utensili per pressa piegatrice più costosi al mondo sono inutili se non sono compatibili con la macchina.
In Bendmax lavoriamo con diversi [sistemi di utensili per presse piegatrici], compresi gli stili europeo/Promecam, americano, Trumpf, WILA, Amada e utensili personalizzati.
Lo strumento giusto non è semplicemente quello con le specifiche più impressionanti. È quello che si adatta al tuo macchina, materiale, processo di piegatura, volume di produzione e configurazione esistente.
Quindi prima di effettuare un ordine, inviaci il tuo Modello della macchina, disegno o foto degli utensili, dimensioni del punzone/matrice e requisiti di piegatura.
Vi aiuteremo innanzitutto a identificare il sistema di utensili più adatto, perché cercare di indovinare l'interfaccia è un hobby molto più costoso.
