Quando lo spazio per piegare si riduce, le perforatrici per telai trovano la soluzione

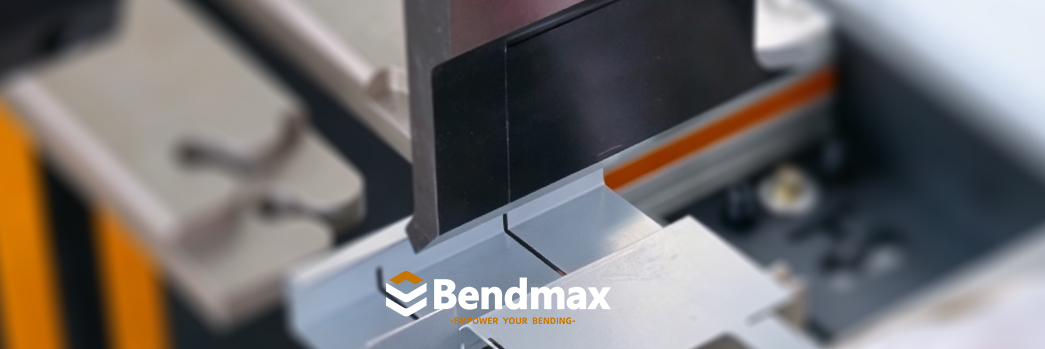

Come la geometria del foro per l'anta migliora l'accesso intorno ad angoli, telai di porte e profili di finestre

Nei precedenti articoli della serie sugli utensili comuni per presse piegatrici Bendmax, abbiamo presentato il punzone standard per le piegature di tutti i giorni e il punzone a collo d'oca per le applicazioni che richiedono maggiore spazio libero.

Questa volta esaminiamo un altro tipo pratico di punzone standard per pressa piegatrice: il Punzonatura a fascia.

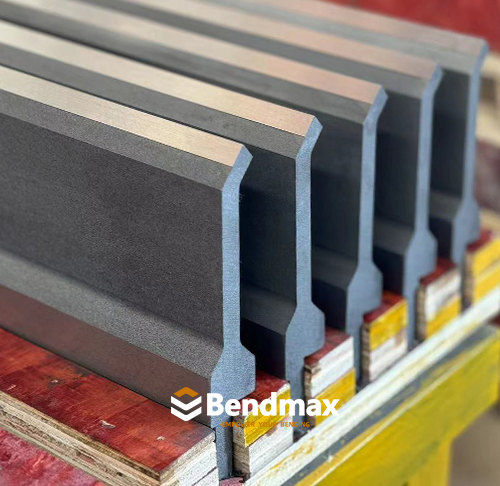

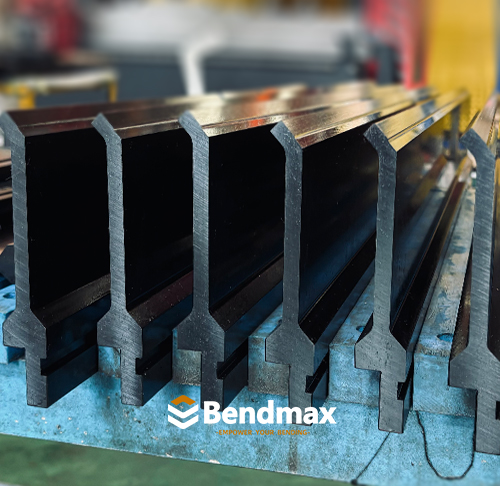

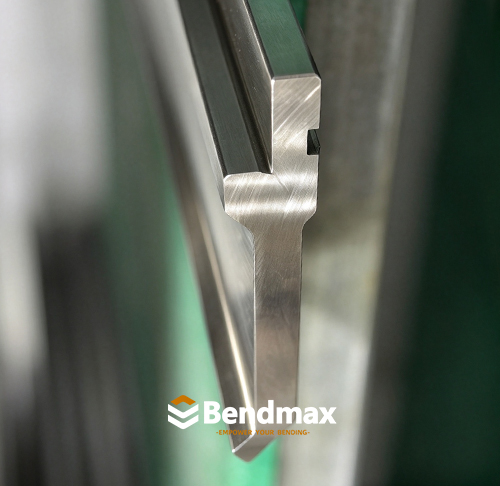

Un perforatore per fasce ha un corpo stretto e punta angolata e rivolta verso l'internoQuesta geometria compatta consente al punzone di raggiungere le zone di curvatura dove un punzone convenzionale più largo potrebbe interferire con il pezzo in lavorazione.

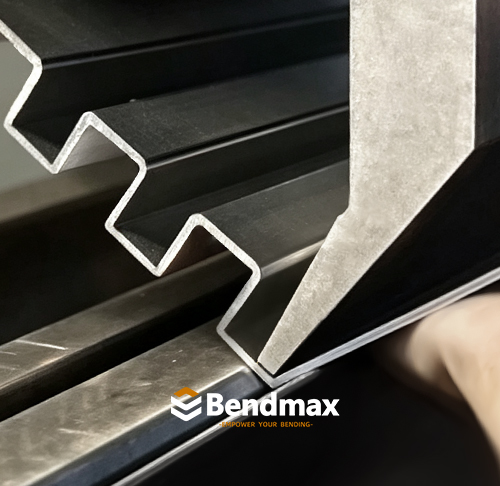

Che cos'è un perforatore per fasce?

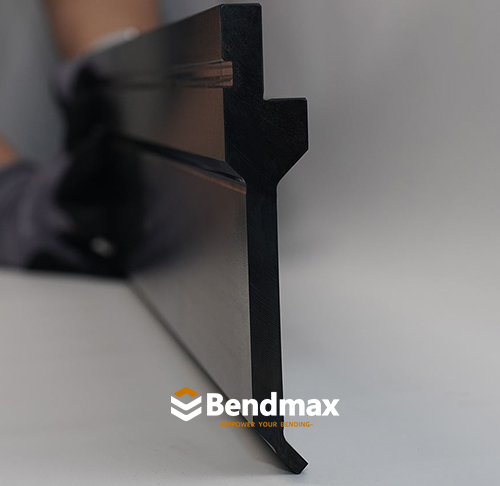

Un perforatore per fasce è un tipo di punzone stretto per pressa piegatrice Utilizzato per piegare lamiere in spazi ristretti o limitati.

Il suo corpo stretto e la punta angolata lo rendono adatto ad applicazioni quali:

• Stipiti e telai delle porte

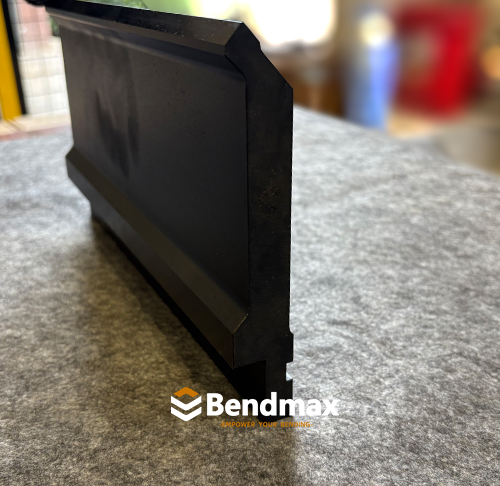

• Telai e profili delle finestre

• Profili di lamiera stretti

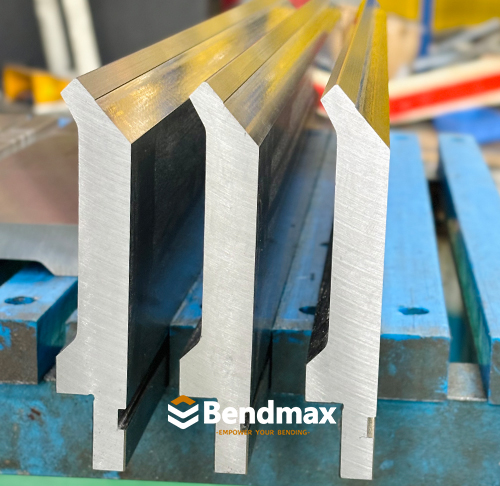

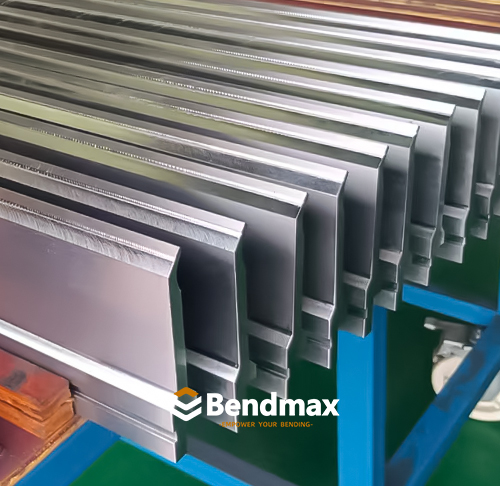

• Piegatura degli angoli

• Flange di ritorno di piccole dimensioni

• Lavorazioni metalliche architettoniche

• Piegarsi attorno a profili ristretti

Sebbene abbia una forma particolare, un punzone per serrature non è necessariamente uno strumento di formatura speciale. È generalmente considerato un versione specializzata di un punzone standardprogettato principalmente per migliorare l'accesso in aree con curve strette.



Come funziona una perforatrice per finestre?

Durante la piegatura, il corpo stretto del punzone riduce l'interferenza tra l'utensile e il pezzo in lavorazione. La sua punta angolata aiuta il punzone a raggiungere la linea di piegatura desiderata e a lavorare attorno ad angoli o flange adiacenti.

Il processo di base è il seguente:

1. La lamiera viene posizionata sullo stampo inferiore.

2. La punta angolata del punzone entra in contatto con il materiale.

3. Il foglio si forma attorno al punzone e alla matrice.

4. Il profilo stretto del foro garantisce un accesso migliore in aree ristrette.

5. La piegatura richiesta viene completata con un minore interferenza degli utensili.

Il risultato finale della piegatura dipende comunque dall'angolo del punzone, dal raggio della punta, dall'apertura della matrice, dallo spessore del materiale e dalla profondità di piegatura.

Pugnale per fascia contro pugno standard

Per le operazioni di piegatura generiche, la punzonatrice standard è la scelta più comune. La punzonatrice per serramenti diventa invece utile quando la geometria del pezzo richiede un profilo dell'utensile più stretto.

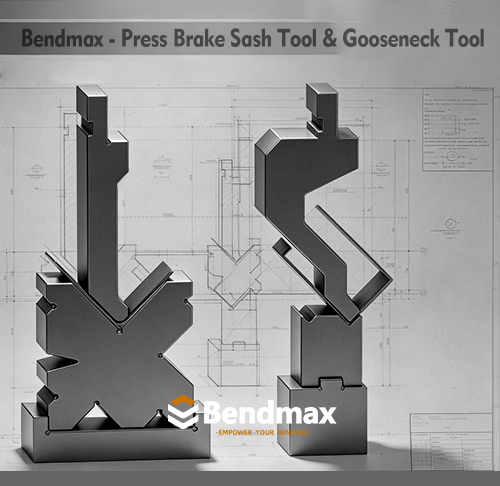

Pugno a fascia contro pugno a collo d'oca



Le punzonatrici per infissi e le punzonatrici a collo d'oca risolvono problemi diversi.

• • Perforazione standard: Utilizzato per piegature generiche.

  • Perforatore per fascette: Garantisce un migliore accesso in spazi ristretti e intorno agli angoli.

  • Pugno a collo d'oca: Fornisce ulteriore spazio per scatole di derivazione profonde, profili a U e flange di ritorno.

In parole semplici:

Una perforatrice per serramenti è progettata per spazi ristretti, mentre una perforatrice a collo d'oca è progettata per spazi più ampi.

La scelta corretta dipende dalla forma e dalla posizione del pezzo in lavorazione, piuttosto che dal solo nome del punzone.

Principali vantaggi di un perforatore per vetri

Un perforatore per serrature adatto può fornire:

• Migliore accesso alle zone di curvatura strette

• Riduzione delle interferenze in curva

• Maggiore flessibilità nella produzione di telai per porte e finestre.

• Piegatura più agevole di profili stretti

• Risultati costanti nella produzione ripetuta

• Compatibilità con diversi tipi di materiali, tra cui acciaio al carbonio, acciaio inossidabile e alluminio.

Tuttavia, le prestazioni effettive dipendono dal materiale degli utensili, dal trattamento termico, dalle dimensioni, dalla capacità della macchina e dai requisiti dell'applicazione.

Come scegliere il perforatore per finestre giusto

Prima di selezionare un perforatore per serrature, verificare le seguenti informazioni:

• Disegno o campione del pezzo in lavorazione

• Tipo di materiale e spessore

• Angolo di piegatura richiesto

• Raggio di curvatura interno

• Larghezza della flangia e profondità del profilo

• Spazio disponibile in curva

• Matrice inferiore corrispondente

• Sistema di utensili per pressa piegatrice

• Tonnellaggio della macchina e lunghezza di piegatura

Il punzone più stretto non è sempre la scelta migliore. L'utensile deve comunque garantire resistenza e stabilità sufficienti per il carico di flessione richiesto.

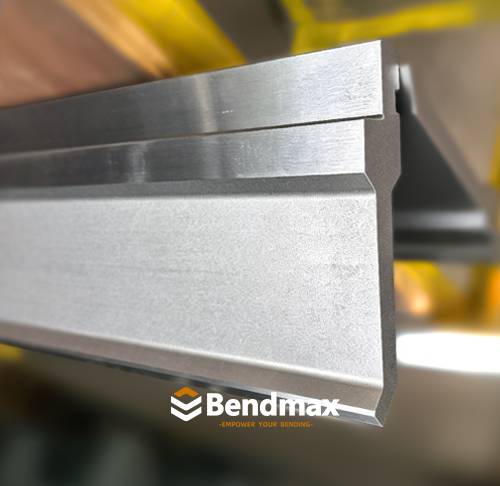

Perforatori per vetri di Bendmax

Bendmax produce punzoni e matrici per presse piegatrici, destinati ad applicazioni di piegatura standard e specializzate.

Le nostre soluzioni di punzonatura per telai di porte e finestre sono progettate per la piegatura di profili stretti, l'accesso agli angoli e applicazioni come la produzione di telai per porte e finestre. A seconda della macchina e delle esigenze del pezzo, gli utensili possono essere forniti in diverse dimensioni, materiali e con sistemi di pressa piegatrice compatibili.

Per ricevere un consiglio adeguato, i clienti possono fornire:

• Disegni di parti

• Materiale e spessore

• Angolo di flessione

• Raggio interno richiesto

• Modello della macchina

• Sistema di utensili

• Lunghezza del punzone richiesta

Bendmax può quindi valutare il profilo di lavoro e consigliare gli utensili più adatti all'applicazione.

La punzonatrice per telai è un tipo pratico di punzone standard stretto. Il suo corpo stretto e la punta angolata consentono un migliore accesso in aree con spazio di curvatura limitato, soprattutto intorno ad angoli, telai di porte e finestre e profili di lamiera stretti.

Non è progettato principalmente per lo spazio di lavoro profondo come un punzone a collo d'oca. Il suo scopo principale è raggiungere aree di curvatura strette dove un punzone standard convenzionale potrebbe interferire.

Le punzonatrici standard offrono una versatilità generale. Le punzonatrici a collo d'oca creano uno spazio maggiore. Le punzonatrici per serramenti migliorano l'accesso in aree di curvatura ristrette.

Le FAQ

1. Quali materiali si possono piegare con una punzonatrice per infissi?

Le punzonatrici per telai possono essere utilizzate per lamiere comuni come acciaio al carbonio, acciaio inossidabile e alluminio. Lo spessore del materiale e il carico di piegatura adatti dipendono dalla punzonatrice, dall'apertura della matrice e dalla capacità della macchina.



2. Quali sistemi di utensili per presse piegatrici sono compatibili con le punzonatrici per serramenti?

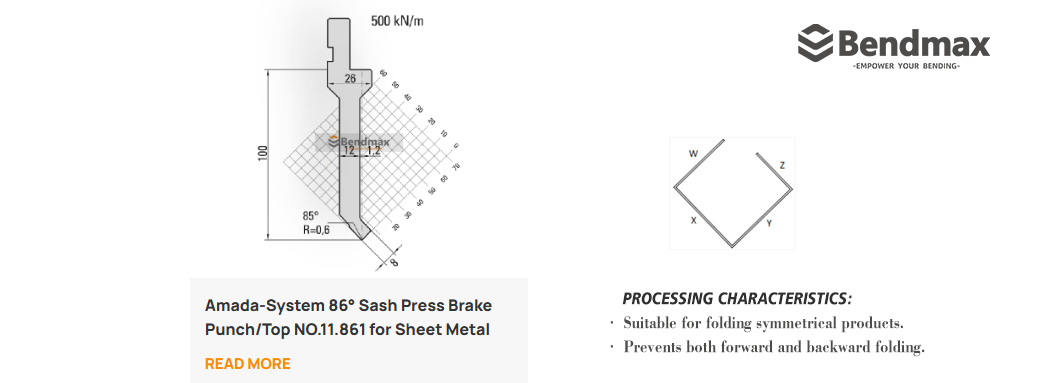

I punzoni per serrature possono essere realizzati per diversi sistemi di utensili per presse piegatrici, inclusi i sistemi Amada, WILA, Trumpf, LVD e Bystronic, a seconda dell'interfaccia richiesta e della configurazione della macchina.



3. È possibile utilizzare una punzonatrice per serramenti per flange corte e profili stretti?



Sì. Il suo corpo sottile e il profilo di lavoro angolato consentono un migliore accesso durante la piegatura di flange corte, sezioni strette e profili in prossimità degli angoli, dove un punzone convenzionale potrebbe avere un accesso limitato.



4. Quali specifiche del perforatore per serrature devo verificare prima di ordinare?



Tra le specifiche importanti figurano l'angolo di punzonatura, il raggio della punta, l'altezza dell'utensile, la lunghezza, il sistema di utensili, il materiale, il gioco richiesto e il carico massimo. Occorre inoltre considerare le dimensioni del pezzo e la sequenza di piegatura.



5. Bendmax è in grado di produrre punzoni per infissi di dimensioni personalizzate?



Sì. Bendmax è in grado di produrre punzoni per serramenti in base a disegni, campioni o dimensioni specificate. Angoli, altezze, raggi, lunghezze e interfacce di lavorazione personalizzati possono essere valutati in base all'applicazione.



6. Come posso selezionare il perforatore per serrature corretto per la mia applicazione?



Fornire il materiale, lo spessore, l'angolo di piega, il raggio interno, le dimensioni della flangia, il modello della macchina e il sistema di utensili. Un disegno o una foto del pezzo sono particolarmente utili per verificare il gioco e selezionare la combinazione di punzone e matrice appropriata.



7. È possibile utilizzare una punzonatrice per serrature con la mia attuale matrice per pressa piegatrice?



In molti casi, sì, a condizione che il punzone e la matrice siano compatibili in termini di sistema di utensili, angolo di lavoro, raggio e requisiti di formatura. È inoltre necessario verificare l'apertura della matrice esistente rispetto allo spessore del materiale e al raggio di curvatura richiesto. Bendmax può aiutarvi a verificare la combinazione di utensili prima di effettuare l'ordine.
