Nel primo articolo della serie Bendmax Common Press Fold Tools, abbiamo introdotto il Punzone piegatore standard come base versatile per la flessione quotidiana.
Un punzone standard è robusto, pratico e adatto a molte operazioni di piegatura convenzionali. Tuttavia, alcuni pezzi presentano una sfida diversa: Il problema non è la forza di flessione, ma lo spazio insufficiente..
Scatole profonde, profilati a U, flange di ritorno e involucri con curve multiple possono interferire con una punzonatrice diritta convenzionale prima che il processo di formatura sia completato. In tal caso, aumentare il tonnellaggio della macchina non risolverà il problema.
La soluzione spesso consiste in una diversa geometria dell'utensile.

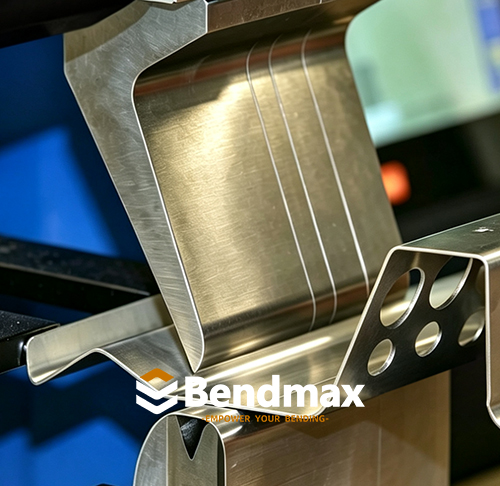

Quando le punzonatrici standard non hanno più spazio, le punzonatrici a collo d'oca trovano la soluzione.

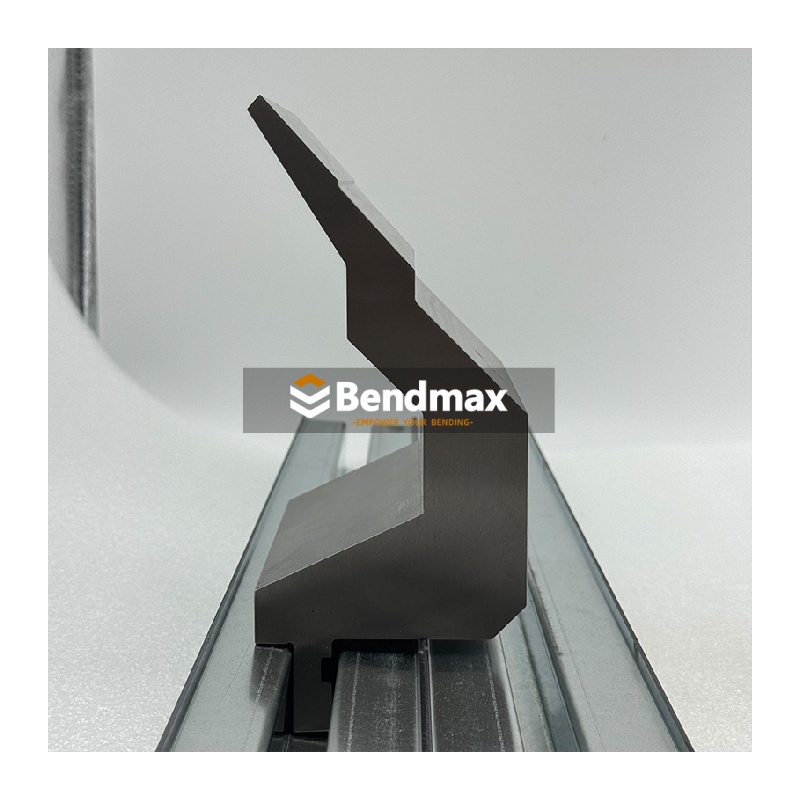

A Pugno a collo d'oca Si tratta di un utensile superiore specializzato per pressa piegatrice. Il suo profilo incassato, curvo o disassato crea ulteriore spazio libero dietro la punta del punzone.
Quest'area aperta consente alle flange precedentemente formate e alle sezioni profonde del pezzo di muoversi attorno al corpo del punzone senza entrare in collisione con l'utensile.
Rispetto a una perforatrice standard convenzionale, una perforatrice a collo d'oca è particolarmente utile per:
Il nome deriva dal caratteristico profilo a collo dell'utensile. La geometria è progettata per fornire spazio laddove un punzone dritto normalmente interferirebbe con il pezzo in lavorazione.

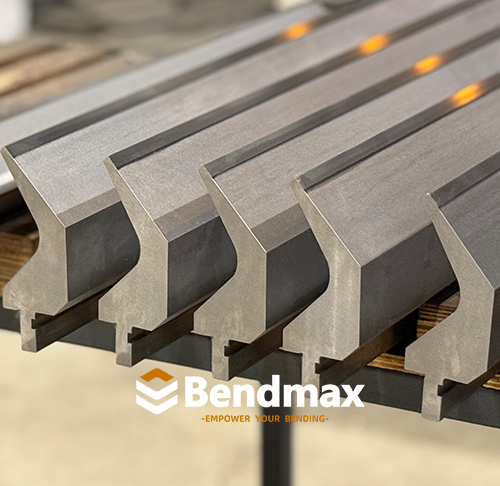

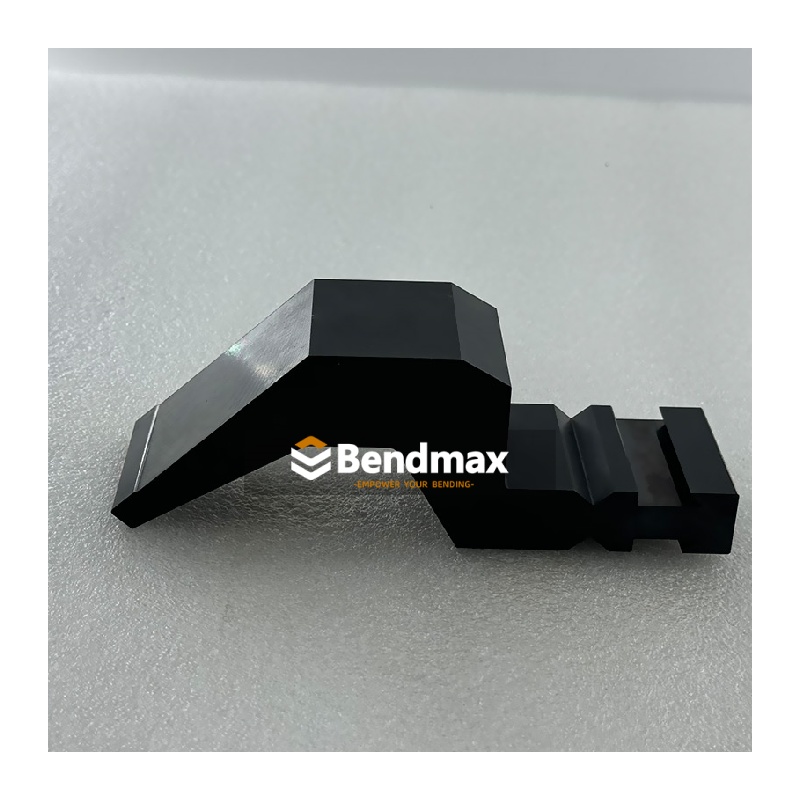

 Bednmax - Sistema Amada pressa piegatrice a collo d'oca/punzone a cigno |  Bednmax - Sistema Amada pressa piegatrice a collo d'oca/punzone a cigno |  Bednmax - Sistema WILA/Trumpf press bend a collo d'oca/punzone a cigno |  Bednmax - Sistema di pressa piegatrice Bystronic a collo d'oca/punzone di cigno |
Una punzonatrice standard ha un corpo relativamente solido e robusto. Questa struttura garantisce una buona resistenza e la rende adatta alla piegatura generica.
Tuttavia, durante le piegature complesse, il pezzo in lavorazione non rimane piatto.
Dopo la prima piegatura, la flangia si solleva. Dopo diverse piegature, il pezzo in lavorazione può iniziare ad avvolgere l'utensile superiore. Quando la flangia successiva si muove verso l'alto, può urtare contro il corpo pieno del punzone standard.
I problemi di interferenza tipici includono:

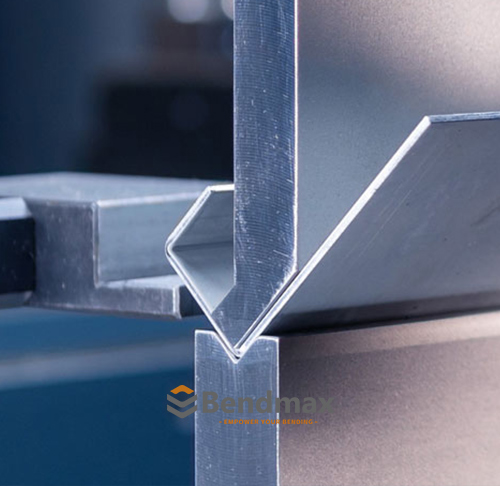

Questo è un problema di sgombero, non necessariamente un problema di forza.
La resistenza risolve i problemi di carico. La geometria risolve i problemi di spazio libero.
Un punzone standard più robusto può resistere a una maggiore forza di flessione, ma non può creare spazio aggiuntivo attorno a una flangia profonda o precedentemente formata.
N. 11.660

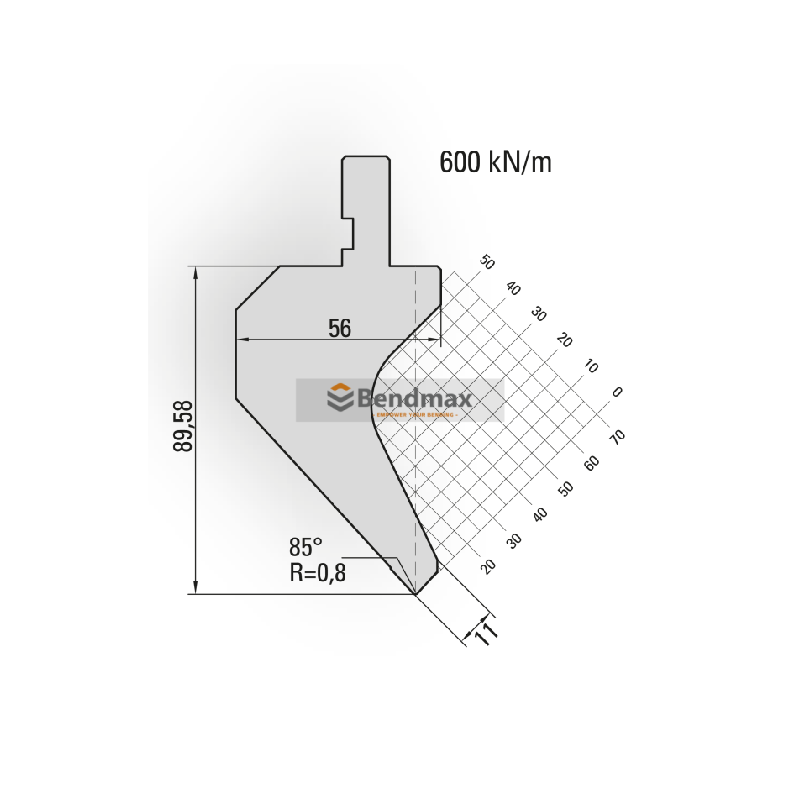

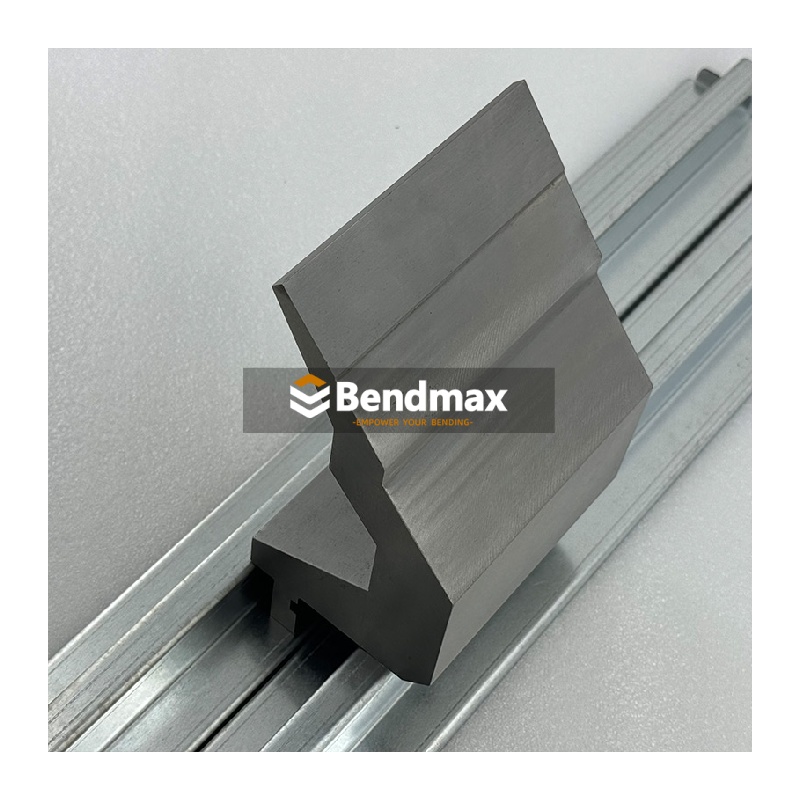

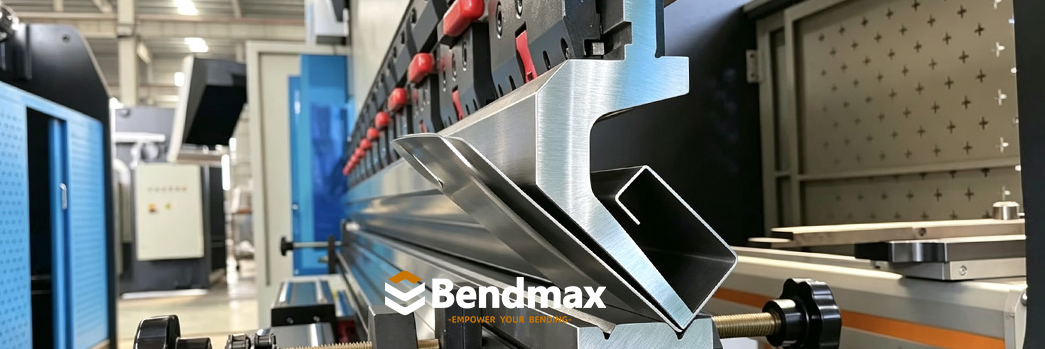

Bednmax - Sistema Amada pressa piegatrice a collo d'oca/punzone a cigno

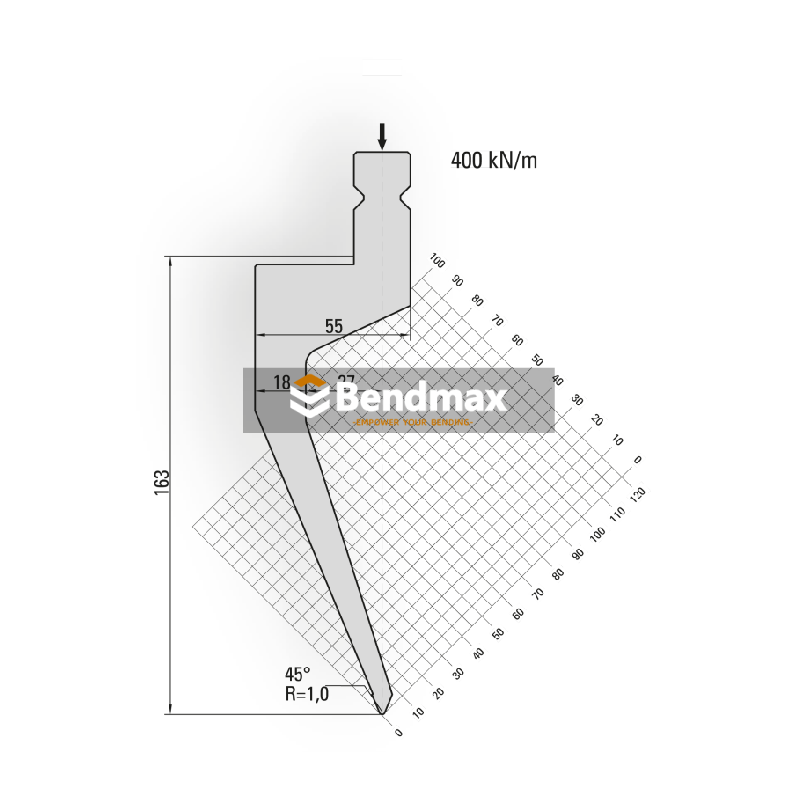

N. 19.226

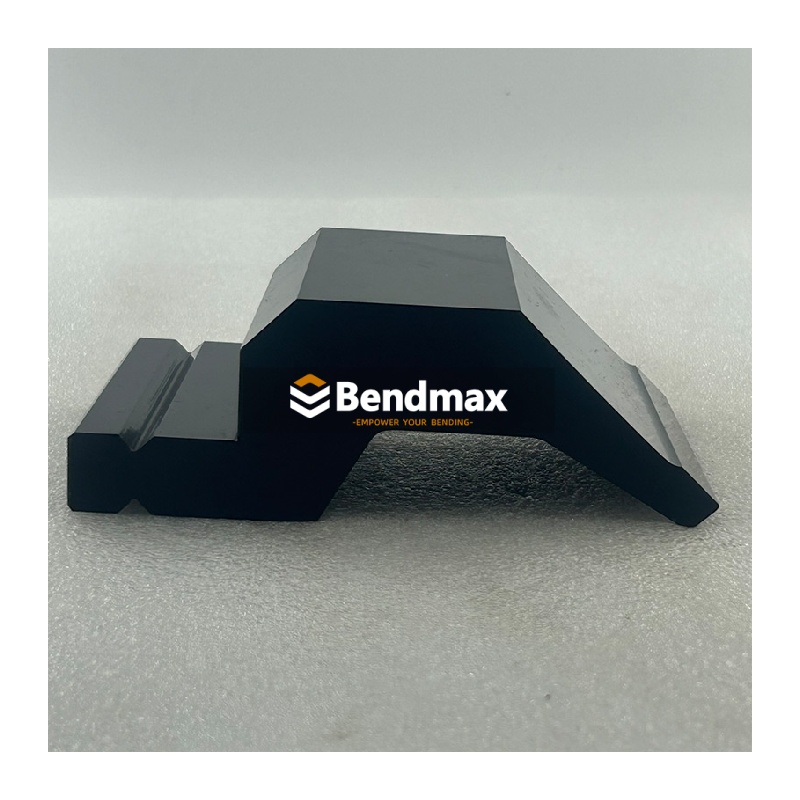

Bednmax - Sistema Wila pressa piegatrice a collo d'oca/punzone a cigno

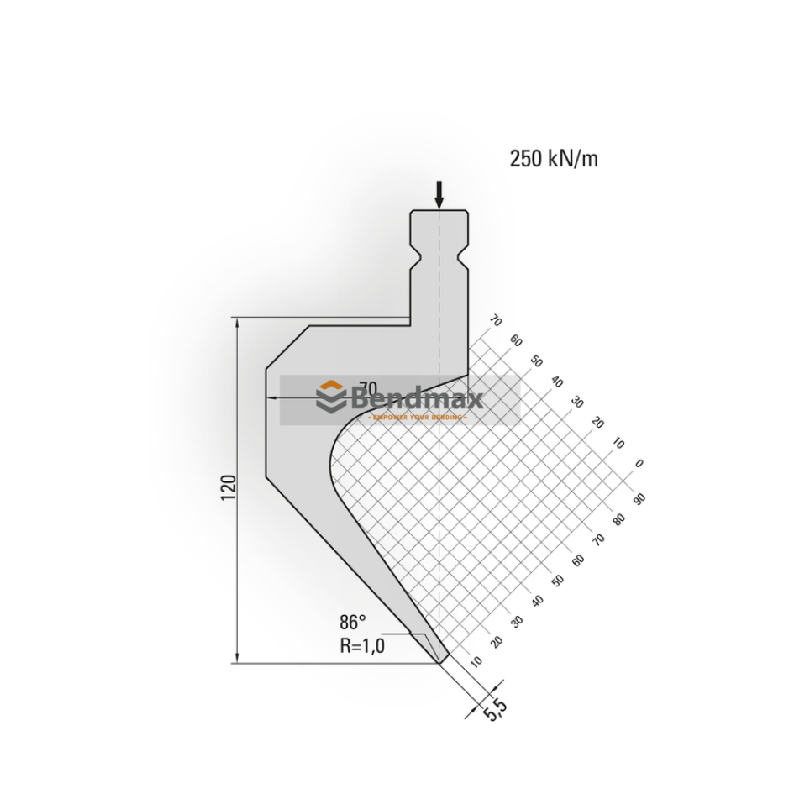

N. 15.380
Bednmax - Sistema di pressa piegatrice Trumpf a collo d'oca/punzone del cigno

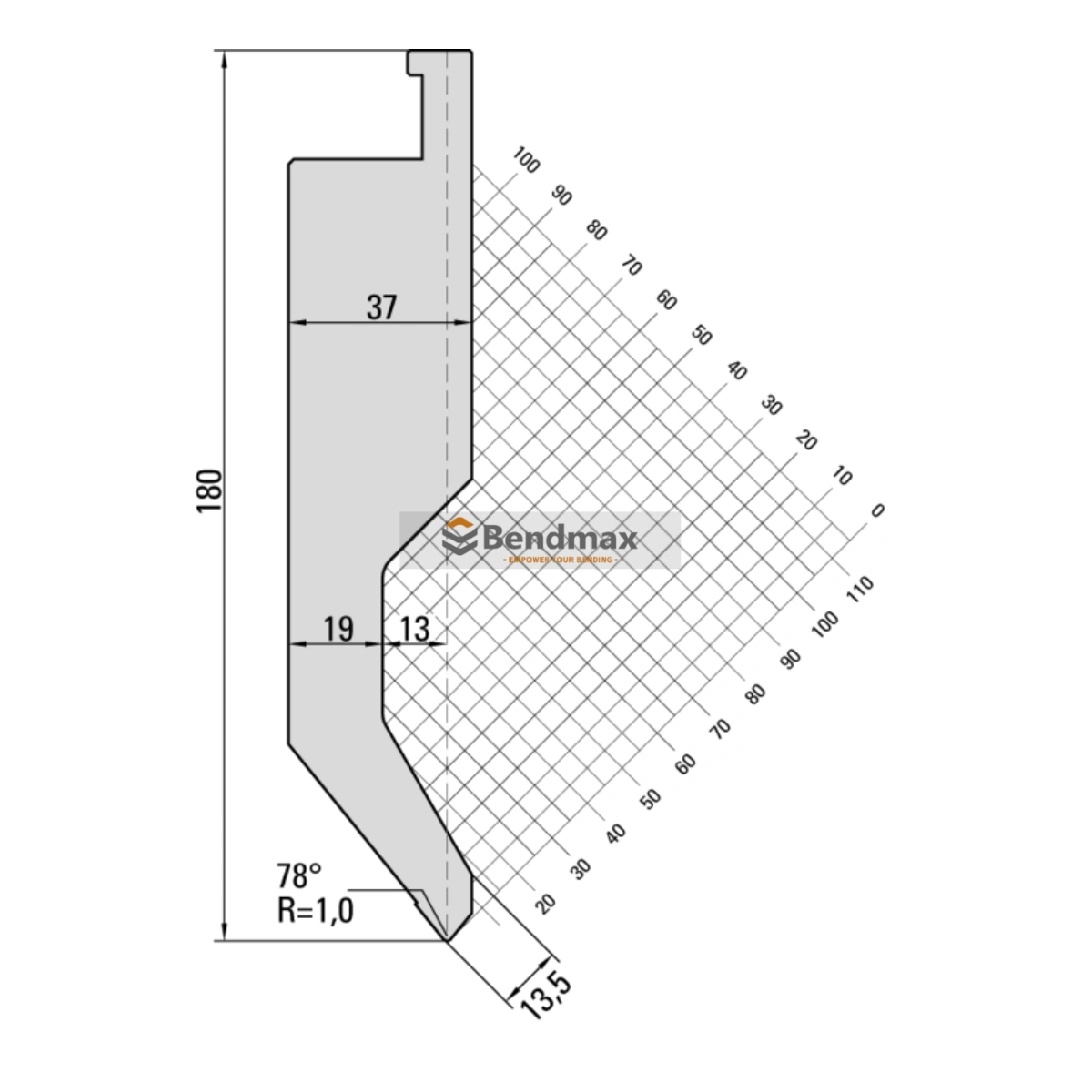

N. 16. 500

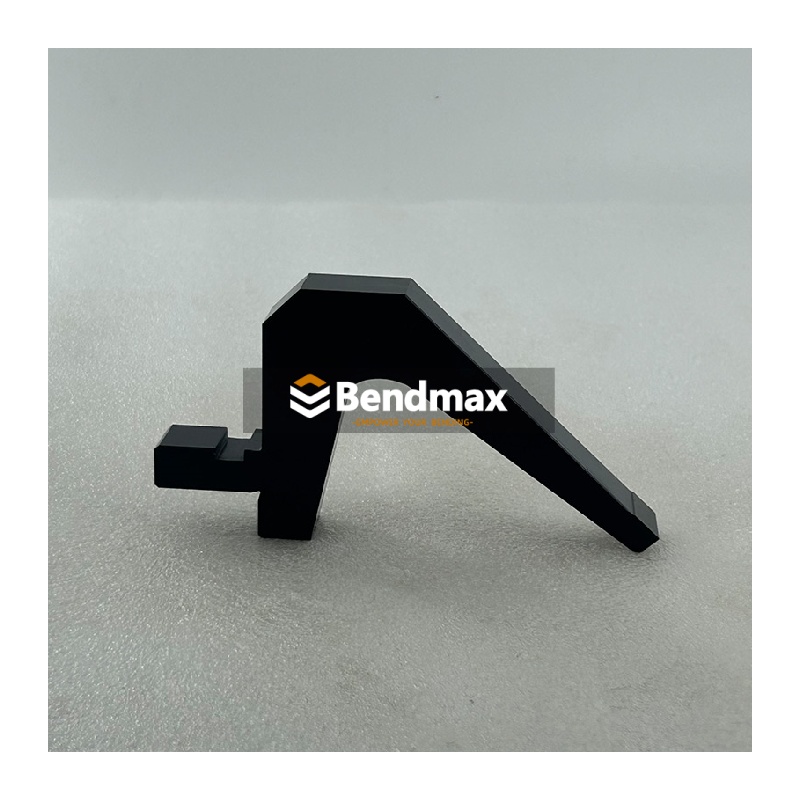

Bednmax - Sistema Amada pressa piegatrice a collo d'oca/punzone a cigno
 |
3. Come la geometria a collo d'oca crea più spazio La caratteristica principale di un punzone a collo d'oca è il suo collo o gola incassato. Anziché utilizzare un profilo solido dietro la punta del punzone, l'utensile rimuove materiale dall'area di interferenza. Questo crea una zona di spazio libero in cui la flangia del pezzo può passare durante la corsa di piegatura. Il principio di funzionamento è semplice:
Questa geometria è particolarmente utile nella formatura di scatole profonde o curve di ritorno, dove il pezzo in lavorazione si avvicina progressivamente all'utensile superiore durante le operazioni successive. |

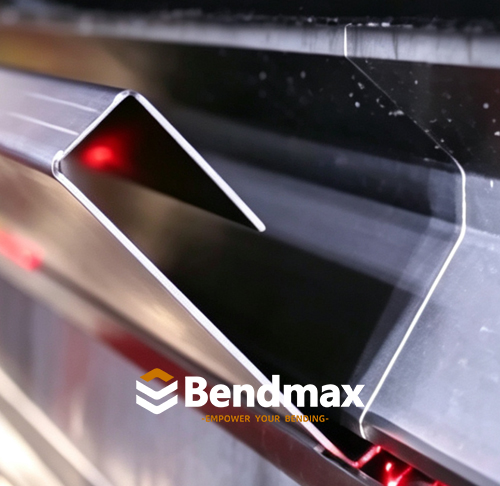

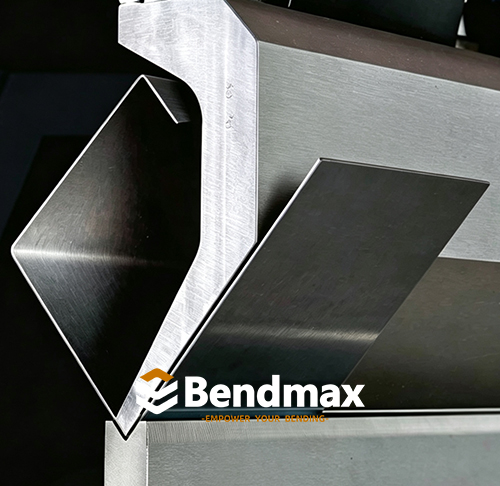

Le scatole profonde sono una delle applicazioni più comuni per le punzonatrici a collo d'oca.
Quando i primi lati di una scatola sono già stati piegati, le flange rimanenti possono sollevarsi accanto al punzone. Un punzone dritto può urtare contro queste pareti prima che la piegatura finale sia completata.
Il profilo incassato di una punzonatrice a collo d'oca consente alle pareti della scatola esistente di spostarsi nello spazio libero.
I prodotti tipici includono:
• Quadri elettrici • Armadi di controllo • Alloggiamenti metallici • Coperture per macchine
• Scatole in acciaio inox • Vaschette in lamiera • Telai per attrezzature industriali
Caratteristica | Pugno standard | Pugno a collo d'oca |
|---|---|---|
Scopo principale | piegatura per uso generale | Spazio libero per profili complessi |
Design della carrozzeria | Solido e robusto | Incassato o sfalsato |
piegamento generale | Eccellente | Bene |
Piegatura profonda della scatola | Limite di disponibilità | Adatto |
Formazione del canale a U | Dipende dall'applicazione | Adatto |
Flange di ritorno | Limitato in spazi ristretti | Migliore accesso |
Resistenza strutturale | Generalmente più alto | Dipende dalla profondità della gola e dal design |
Il vantaggio migliore | Forza e versatilità | Spazio aggiuntivo per il pezzo in lavorazione |
I due strumenti non sono direttamente intercambiabili.
Un punzone standard dovrebbe essere scelto in genere quando il pezzo ha una geometria convenzionale e uno spazio sufficiente. Un punzone a collo d'oca diventa utile quando il pezzo interferisce fisicamente con l'utensile standard.
Il vantaggio principale di una punzonatrice a collo d'oca non risiede nella maggiore capacità di carico o in un angolo di curvatura più acuto.
Il suo vantaggio principale è ulteriore autorizzazione.
Questo può essere d'aiuto ai produttori:
Completare curve più profonde
Ridurre le interferenze tra punzone e pezzo in lavorazione
Formare più facilmente le flange di ritorno
Migliorare l'accesso ai profili ristretti
Ridurre la necessità di tagli di scarico speciali sul pezzo
Semplificare sequenze di piegamento complesse
Migliorare la flessibilità produttiva
Per molte applicazioni che richiedono una lavorazione profonda, la corretta geometria del punzone può essere più importante della semplice scelta di un utensile più robusto.
Pressa piegatrice a collo d'oca / Pugno di cigno |

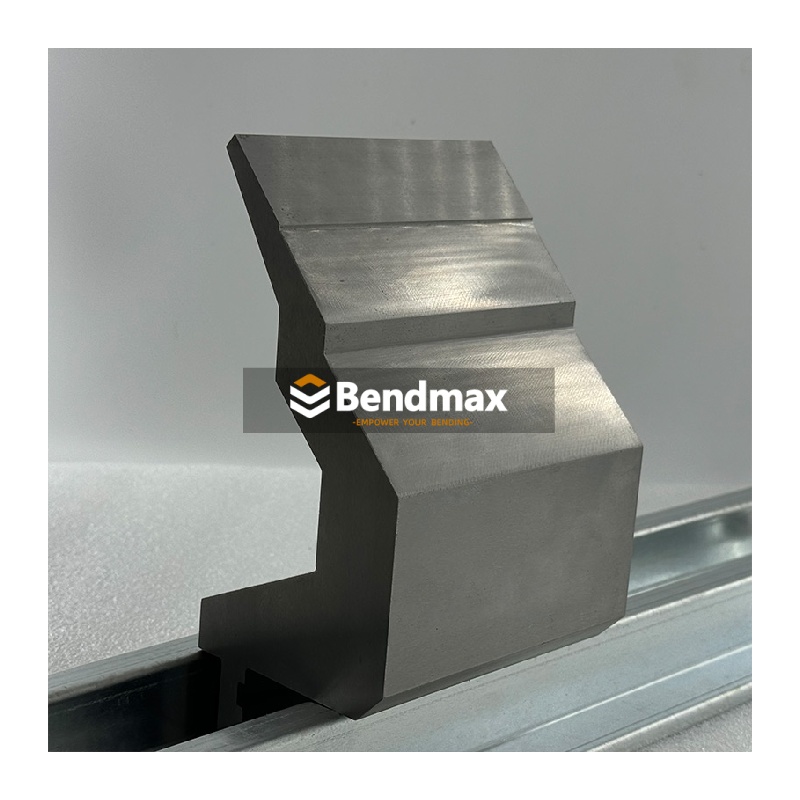

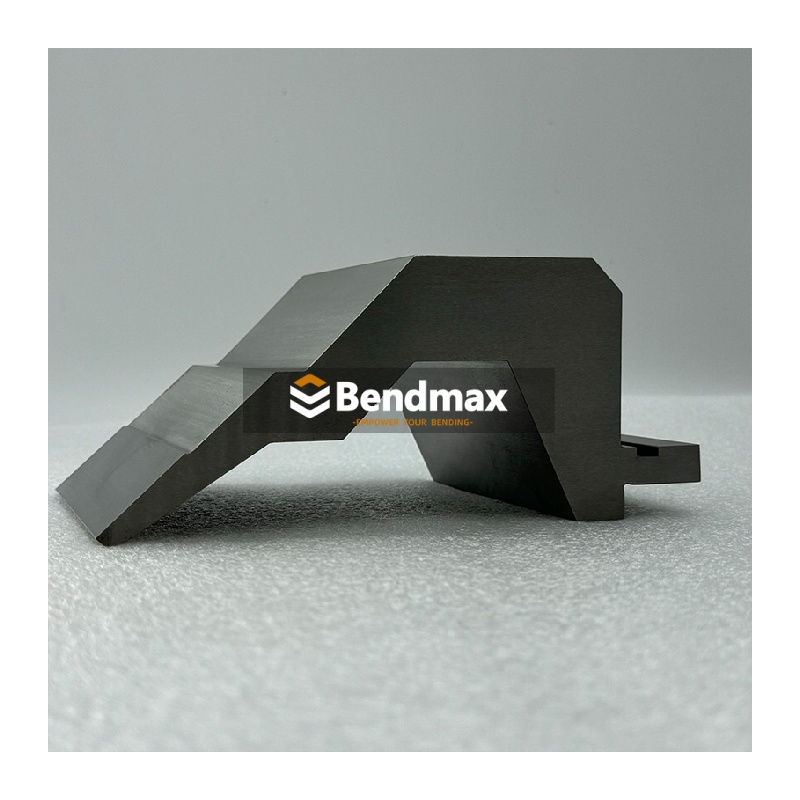

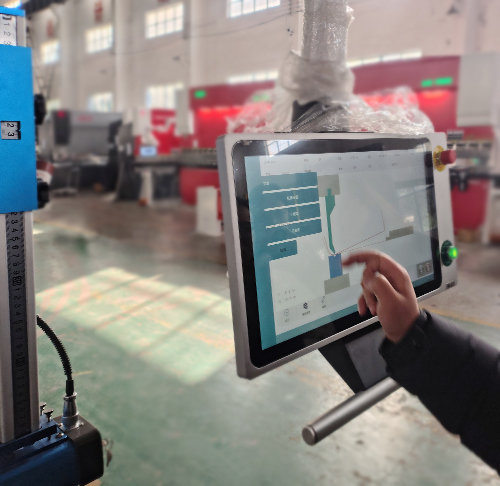

Lo spazio libero creato da un punzone a collo d'oca deriva dalla rimozione di materiale dal corpo del punzone.
Ciò significa che una gola più profonda può ridurre l'area della sezione trasversale che supporta la punta di lavoro. Man mano che la gola diventa più profonda, il punzone può diventare più sensibile a: • Carico di flessione • Deformazione dell'utensile • Carico non uniforme • Pressione concentrata • Lunghezza del punzone errata • Forza di formatura eccessiva • Selezione errata dello stampo
|
|
Per questo motivo, un punzone a collo d'oca non dovrebbe essere scelto solo in base al suo aspetto o alla profondità della gola. Lo spazio libero richiesto deve essere bilanciato con: • Spessore del materiale • Tipo di materiale • Raggio interno richiesto • Profondità della scatola o della flangia • Lunghezza di curvatura • Angolo di punzonatura • Apertura a V • Tonnellaggio della macchina • Capacità di carico degli utensili • Metodo di piegatura effettivo
Una punzonatrice a collo d'oca è progettata per creare spazio, ma necessita comunque di una resistenza strutturale sufficiente per l'applicazione. |
La profondità della gola determina quanto spazio è disponibile dietro la punta del punzone.
Una gola poco profonda può essere adatta per: • Flange di ritorno corte •Profondità delle scatole moderate •Piccoli canali •Miglioramento generale della distanza di sicurezza

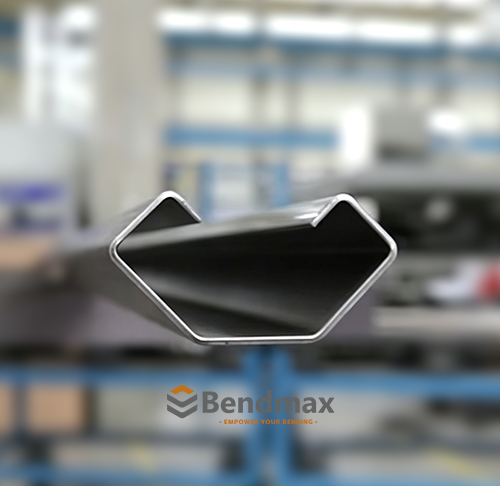

| Potrebbe essere necessaria una gola più profonda per: •Pareti alte a forma di scatola •Profili a U profondi •Flange di ritorno lunghe •Contenitori con dimensioni interne limitate •Componenti complessi con piegature multiple |
Tuttavia, una maggiore profondità della gola non è sempre sinonimo di migliore. Un incavo molto profondo può ridurre la rigidità dell'utensile e limitare il carico di flessione ammissibile.
L'approccio corretto è quello di selezionare il profondità minima della gola che fornisce lo spazio necessario, pur mantenendo sufficiente forza e stabilità.

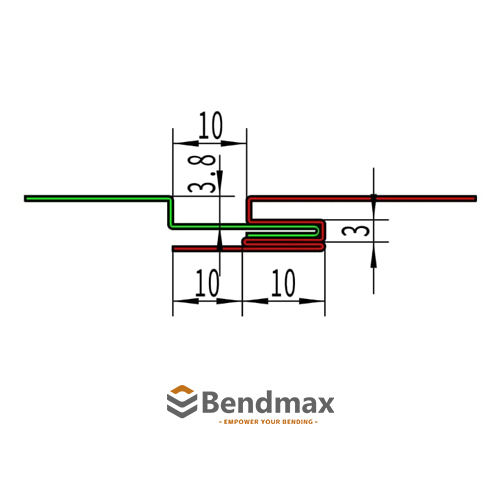

La scelta dell'utensile è solo una parte di una piegatura a scatola eseguita a regola d'arte. Anche la sequenza di piegatura influisce sullo spazio libero.
Per molti componenti a forma di scatola, gli operatori dovrebbero valutare la possibilità di piegare prima le flange più corte. Questo può contribuire a preservare l'accesso per le piegature successive e a ridurre il rischio di circondare il punzone con le pareti precedentemente formate.
Prima della produzione, verificare:
L'altezza di ciascuna flangia
La distanza tra le pareti opposte
La profondità della gola del pugno
La lunghezza del segmento del punzone
Le dimensioni del portautensili

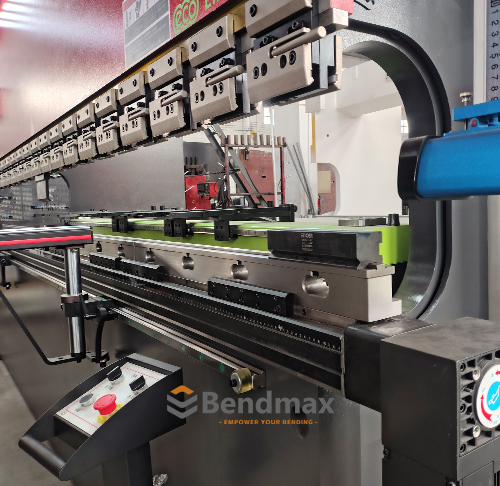

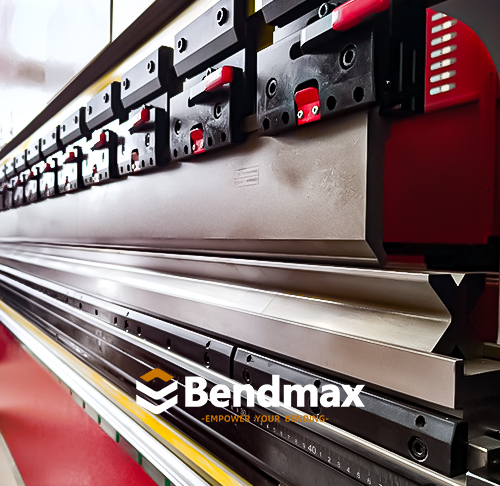

La luce del giorno della macchina
La posizione della curva finale
La possibilità di interferenza d'angolo

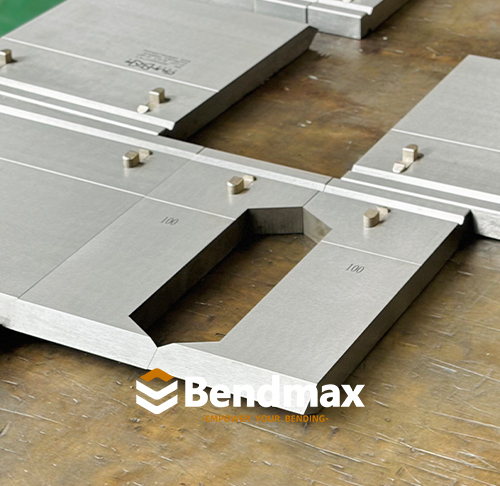

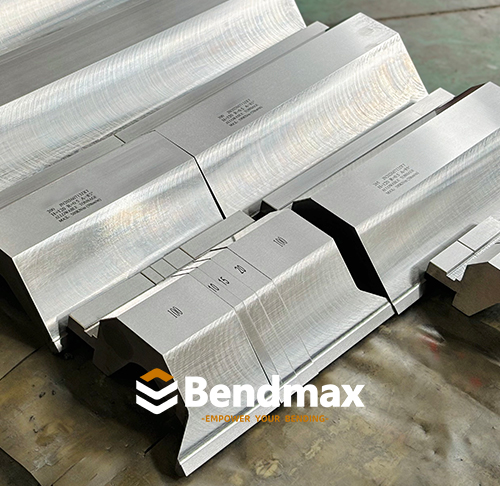

Per scatole strette o completamente chiuse, potrebbero essere necessari utensili segmentati o sezioni a corno speciali. Un singolo punzone a collo d'oca non può risolvere tutti i problemi di spazio orizzontale o angolare.
Sebbene i punzoni a collo d'oca offrano maggiore spazio libero, non eliminano ogni limitazione di flessione.
Un punzone a collo d'oca potrebbe non essere adatto quando:
Il carico di flessione richiesto è troppo elevato
La profondità della gola è insufficiente
La scatola è più profonda dello spazio disponibile per la macchina
L'utensile è troppo lungo per il carico richiesto
Il pezzo in lavorazione richiede spazio libero su entrambe le estremità del punzone
Il componente necessita di uno speciale offset o profilo a corno

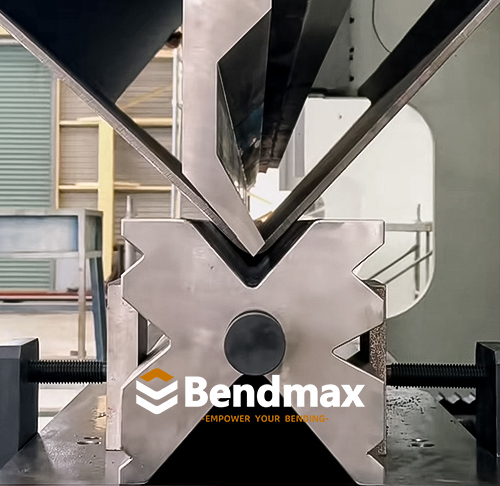

Il V-die selezionato non è compatibile con l'applicazione

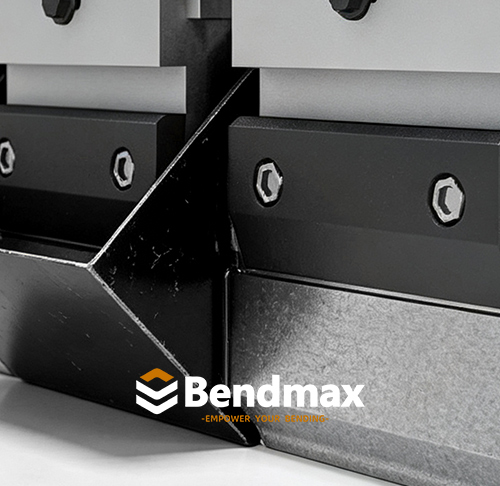

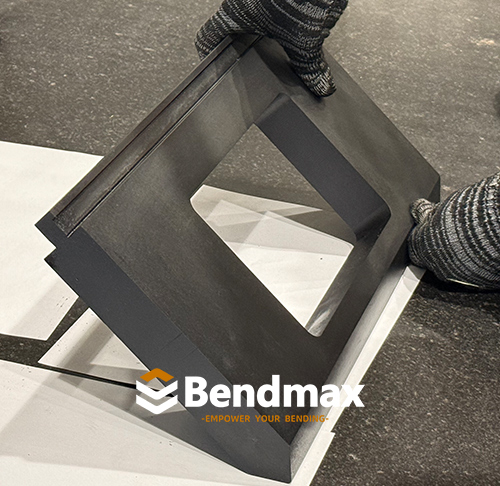

In queste situazioni, la soluzione può prevedere:
La scelta dell'utensile migliore dipende dalla geometria complessiva del pezzo, piuttosto che da una singola dimensione.
Prima di selezionare una punzonatrice a collo d'oca, si prega di leggere le seguenti informazioni.
|
|

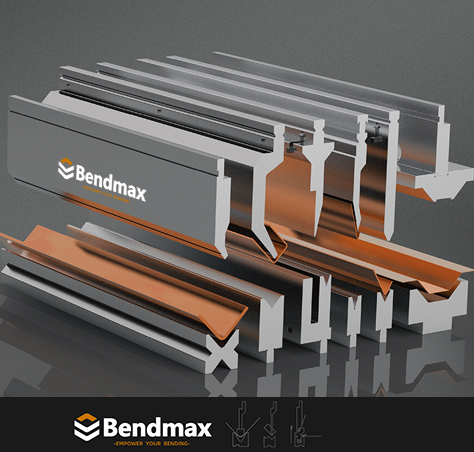

Sistema di utensiliConfermare l'interfaccia degli utensili della pressa piegatrice, ad esempio:
|
Bendmax produce punzoni e matrici per presse piegatrici, destinati ad applicazioni di piegatura standard e specializzate.
Le nostre soluzioni Gooseneck Punch sono progettate per fornire:
 | Sgombero affidabileI profili incassati creano spazio aggiuntivo per scatole di derivazione profonde, canali a U e flange di ritorno. | |
 | Geometria di precisioneUna lavorazione e una rettifica accurate contribuiscono a mantenere dimensioni dei punzoni e prestazioni di formatura costanti. | |
 | Selezione del materiale adeguatoA seconda dell'applicazione, gli utensili Bendmax possono essere realizzati utilizzando materiali come C45 o 42CrMo. | |

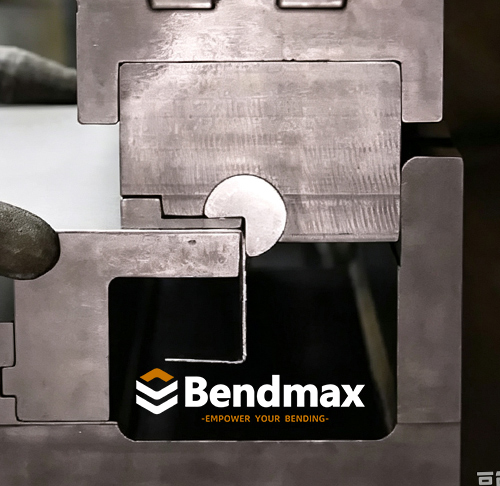

 | Personalizzazione basata sulle applicazioniA seconda del pezzo da lavorare e delle esigenze della macchina, è possibile considerare diverse profondità di gola, angoli di punzonatura, altezze e lunghezze di lavoro. | |
 | Compatibilità del sistemaÈ possibile fornire utensili per i sistemi di presse piegatrici di uso comune, previa conferma dell'interfaccia e delle dimensioni richieste. |

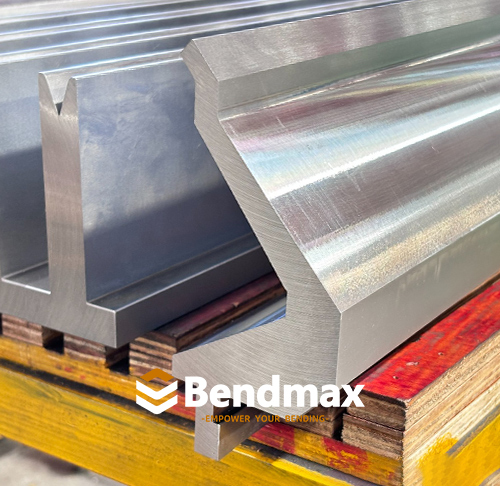

Per le punzonatrici a collo d'oca personalizzate, i clienti possono fornire il disegno del pezzo, lo spessore del materiale, l'angolo di piegatura, l'altezza della flangia e le informazioni sulla macchina. Bendmax può quindi valutare il gioco necessario e consigliare un design dell'utensile adeguato.
Un punzone a collo d'oca è un'ottima opzione quando:
La domanda chiave non è:
"Ho bisogno di un pugno più forte?"
È:
"Il pezzo in lavorazione necessita di più spazio intorno al punzone?"
Se la risposta è sì, un Gooseneck Punch potrebbe essere il passo successivo giusto.
La punzonatrice standard per pressa piegatrice è la base versatile per le operazioni di piegatura quotidiane. Tuttavia, quando profili profondi, flange di ritorno o pareti precedentemente formate iniziano a interferire con l'utensile, è necessaria una geometria diversa.
Una punzonatrice a collo d'oca per pressa piegatrice crea maggiore spazio libero dietro la punta di lavoro, aiutando i produttori a formare scatole profonde, canali a U e flange di ritorno in modo più efficiente.
Il suo principale vantaggio è evidente:
Una punzonatrice standard offre resistenza e versatilità. Una punzonatrice a collo d'oca offre lo spazio necessario per piegature complesse.
La scelta corretta dovrebbe sempre bilanciare gioco, resistenza dell'utensile, capacità della macchina e geometria del pezzo.
Nel prossimo articolo della serie sugli utensili comuni per presse piegatrici Bendmax, esamineremo un altro profilo di punzone specializzato e spiegheremo quando risulta più adatto rispetto a un punzone a collo d'oca convenzionale.
La punzonatrice standard per pressa piegatrice è la base versatile per le operazioni di piegatura quotidiane. Tuttavia, quando profili profondi, flange di ritorno o pareti precedentemente formate iniziano a interferire con l'utensile, è necessaria una geometria diversa.
Una punzonatrice a collo d'oca per pressa piegatrice crea maggiore spazio libero dietro la punta di lavoro, aiutando i produttori a formare scatole profonde, canali a U e flange di ritorno in modo più efficiente.
Il suo principale vantaggio è evidente:
1. Potete realizzare utensili personalizzati per la pressa piegatrice?
Sì. Bendmax produce punzoni, matrici e utensili per presse piegatrici su misura, in base ai vostri disegni, dimensioni, materiale, spessore e requisiti di piegatura.
2. Di quali informazioni hai bisogno per un preventivo?
Si prega di fornire il disegno dell'attrezzatura o il disegno del pezzo, il modello della pressa piegatrice, il sistema di attrezzaggio, il materiale, lo spessore, l'angolo di piegatura, il raggio interno e la lunghezza richiesta. Anche foto o campioni sono utili.
3. Quali materiali vengono utilizzati per gli utensili della vostra pressa piegatrice?
Utilizziamo comunemente C45 e 42CrMo, selezionati in base alla progettazione degli stampi e ai requisiti applicativi. È possibile discutere anche di requisiti specifici relativi ai materiali.
4. Che grado di durezza raggiungono i vostri utensili?
A seconda del design dell'utensile, il corpo viene in genere temprato a HRC 30–35, mentre la zona di lavoro può raggiungere circa HRC 54–60 per una maggiore resistenza all'usura e una maggiore durata.
5. Come garantite la precisione degli utensili?
Utilizziamo macchinari CNC di precisione, attrezzature di rettifica e ispezione per controllare dimensioni, accuratezza del profilo, rettilineità e durezza, con una precisione tipica degli utensili fino a ±0,02 mm.
6. Quali sono i tempi di produzione?
I tempi di consegna dipendono dal tipo di attrezzatura, dalla quantità e dalle esigenze di personalizzazione. Le attrezzature standard possono solitamente essere fornite più rapidamente, mentre le attrezzature personalizzate richiedono tempi di progettazione e produzione aggiuntivi.
7. Puoi produrre
Sì. Supportiamo ordini OEM e ordini all'ingrosso, compresa la produzione di attrezzature secondo i disegni, le specifiche e i sistemi di attrezzaggio richiesti dal cliente.
8. Spedite utensili per presse piegatrici in tutto il mondo?
Sì. Bendmax fornisce attrezzature per presse piegatrici a clienti in tutto il mondo e può offrire supporto per l'imballaggio per l'esportazione, il coordinamento delle spedizioni e l'assistenza post-vendita.
9. Potete aiutarmi a scegliere gli utensili giusti per la pressa piegatrice?
Sì. Inviaci il modello della tua macchina, gli utensili esistenti, il disegno del pezzo o i requisiti di piegatura. I nostri ingegneri potranno consigliarti una punzonatrice, una matrice o una soluzione di utensili personalizzati adatta alle tue esigenze.
Continua il tuo viaggio nella piegatura
Dettagli del prodotto
Scopri di più su questi strumenti, le specifiche e la compatibilità.
→ Scopri il prodotto: Perforatrice standard
Tecnologie correlate
Consulta le discussioni relative ad applicazioni, metodi di piegatura e utensili.
→ Esplora soluzioni e discussioni
Desideri un preventivo?
Descrivici le tue esigenze e riceverai un consiglio sugli strumenti più adatti e un preventivo.
→ Richiedi un preventivo: parla con i nostri ingegneri specializzati in attrezzature

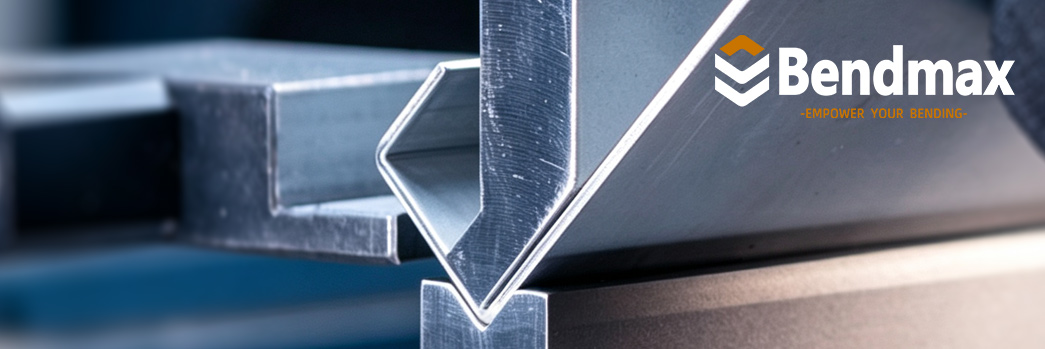

Continua la serie sugli utensili Bendmax Prossimo: Quando lo spazio per piegare si riduce, le perforatrici per telai trovano la soluzione
