Nella moderna lavorazione della lamiera, la scelta degli utensili corretti per la pressa piegatrice è altrettanto importante quanto la scelta della piegatrice giusta. Tra tutte le opzioni di utensili inferiori, Dieci V E U muore sono le due soluzioni più comunemente utilizzate nelle operazioni di piegatura con pressa piegatrice.
Sebbene entrambe siano progettate per piegare lamiere, le loro strutture, applicazioni, prestazioni di piegatura e capacità di formatura sono molto diverse.
Molti produttori si trovano spesso a dover rispondere alla stessa domanda:
Questo pezzo deve essere piegato con una matrice a V o con una matrice a U?
In alcune situazioni, una matrice a V standard può sostituire una matrice a U e ridurre i costi di attrezzaggio. Tuttavia, in altri casi, l'utilizzo di una matrice a V al posto di una matrice a U può causare interferenze, deformazioni, scarsa uniformità dell'angolo o persino cedimenti per piegatura.
Questo articolo spiega le differenze tra Matrici a U e a V per presse piegatrici, tra cui:
Se ti occupi di piegatura della lamiera, selezione di utensili per presse piegatrici CNC o produzione di scatole piegate, questa guida ti aiuterà a scegliere la soluzione di utensili più adatta alle tue esigenze.

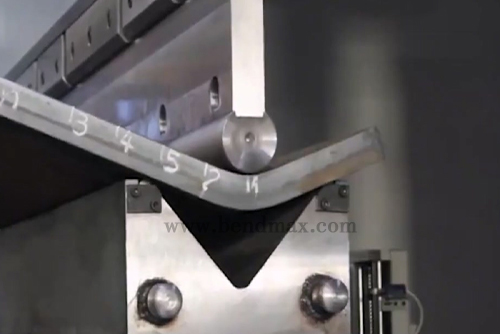

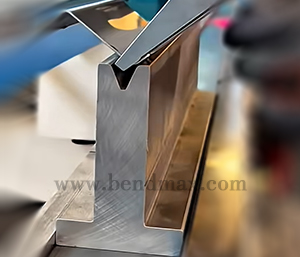

A V die è la matrice inferiore più utilizzata nella piegatura con pressa piegatrice.
La scanalatura di lavoro ha una forma a V ed è utilizzata principalmente per operazioni standard di piegatura ad aria e piegatura del fondo.
Grazie alla sua versatilità e ai costi di produzione ridotti, lo stampo a V è diventato la soluzione di attrezzaggio standard per la maggior parte delle officine di lavorazione della lamiera.
IL Matrice a V singola Contiene un'apertura a V ed è comunemente utilizzata per applicazioni standard di piegatura della lamiera.
Le applicazioni tipiche includono:
Principali vantaggi:
Le matrici a V singola sono ideali per operazioni di piegatura CNC ad alta efficienza.

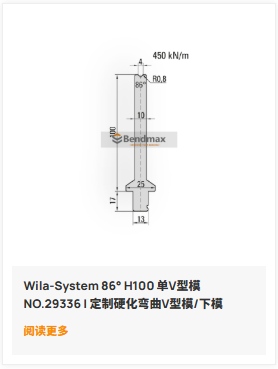

Wila-System 86° H100 Stampo a V singola n. 29336
Matrice/utensile inferiore per piegatura a V temprata personalizzata

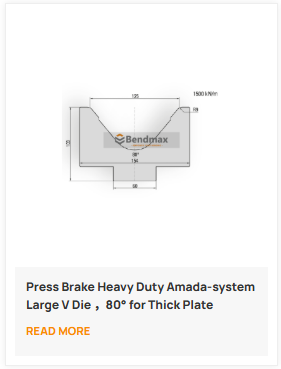

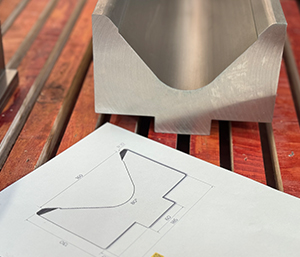

Pressa piegatrice per impieghi gravosi, matrice a V grande Amanda-system
80° per piegare lamiere spesse

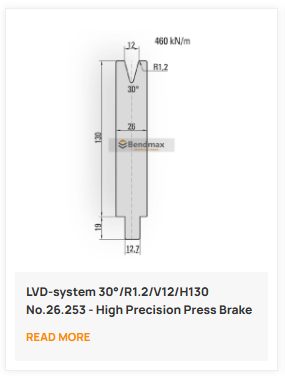

Sistema LVD 30° R1.2 V12 H130 NO.26253
Stampo a V per pressa piegatrice ad alta precisione
A Matrice a doppia V Include due aperture a V di diverse dimensioni. Questa configurazione consente agli operatori di lavorare materiali di diverso spessore senza dover cambiare frequentemente gli utensili.
Vantaggi:
Gli stampi a doppia V sono ampiamente utilizzati nelle fabbriche di lavorazione di medie e grandi dimensioni.

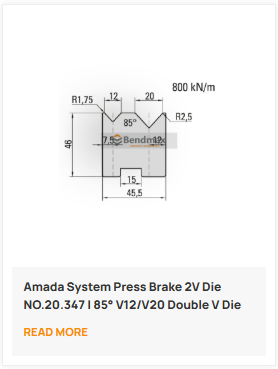

Pressa Piegatrice Amada System 2V Matrice NO.20.347
Matrice a doppia V a 85° V12/V20 per piegatura di precisione di lamiere sottili

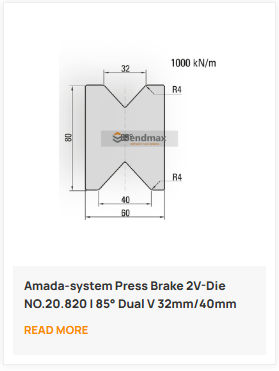

Pressa piegatrice sistema Amada 2V-Die NO.20.820
85° Doppia V 32mm/40mm con aperture a V superiore e inferiore
A Matrice Multi-V Integra più aperture a V in un unico corpo stampo.
È particolarmente indicato per:
Vantaggi:

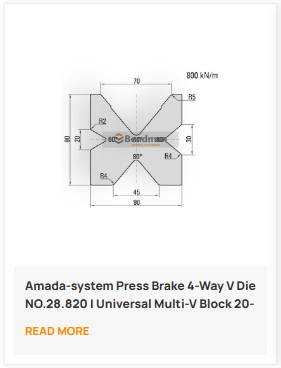

Pressa piegatrice Amada-system a 4 vie, matrice a V n. 28.820
Blocco multi-V universale 20-70 mm

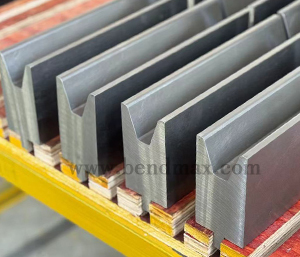

A Die Raggio V presenta un fondo scanalato arrotondato anziché un fondo a V appuntito.
Viene comunemente utilizzato per:

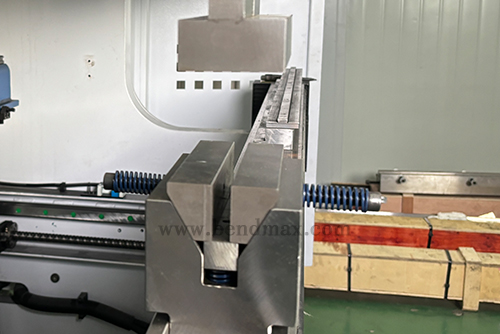

A Tu muori è una matrice inferiore a canale profondo progettata specificamente per piegare pezzi con flange profonde o strutture a forma di scatola.
Rispetto alle matrici a V standard, le matrici a U offrono uno spazio di gioco notevolmente maggiore all'interno dell'apertura della matrice.
Ciò li rende particolarmente adatti per operazioni di piegatura complesse in cui è probabile che si verifichino interferenze.
La matrice U standard viene utilizzata principalmente per:
Caratteristiche:
Questo tipo di matrice U è progettato per:
Vantaggi:
Le matrici U senza marcatura includono in genere:
Questi stampi sono ampiamente utilizzati per:
Gli stampi a U personalizzati sono progettati specificamente per strutture di pezzi uniche.
Sono comuni in settori quali:

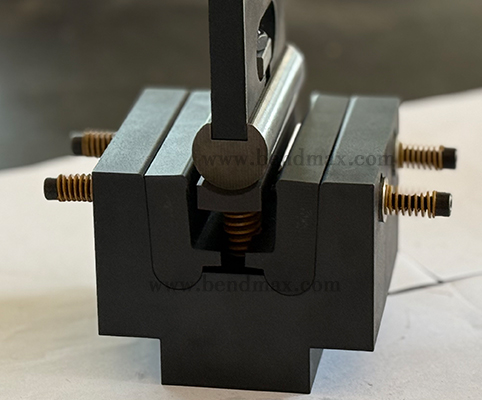

Matrice U standard
Stampo per pressa piegatrice a canale profondo, progettato per la piegatura di scatole, flange profonde e la formatura di lamiere senza interferenze.

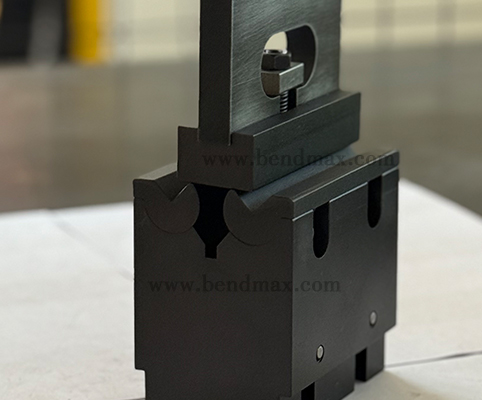

Matrice a canale standard
Stampo inferiore standard a canale, adatto per piegatura a U, formatura di involucri e operazioni di piegatura a più stadi.

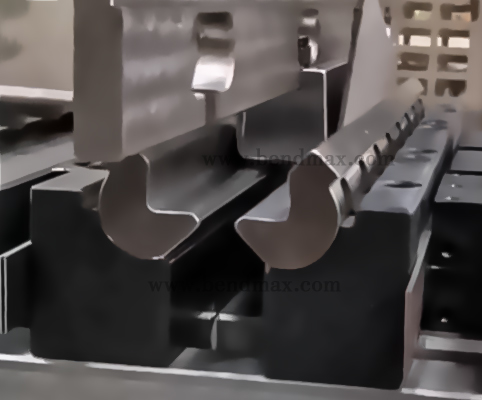

Matrici per canali senza segni
Matrici a canale antitraccia con design di protezione superficiale per la piegatura di lamiere in acciaio inossidabile, alluminio e lamiere decorative.

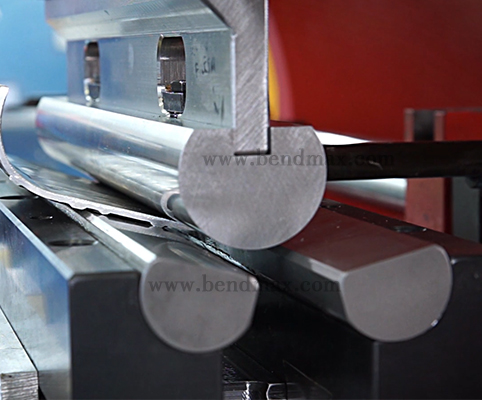

Die senza marcatura
Matrice inferiore a forma di U con protezione in PU o nylon per prevenire graffi durante le applicazioni di piegatura di precisione.

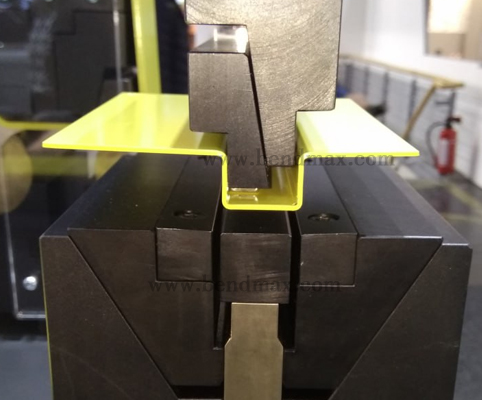

Fustelle U personalizzate
Stampi a U progettati su misura per profili speciali, piegatura di scatole profonde e complesse esigenze di formatura della lamiera.
| Confronto | V Die | U Die |
|---|---|---|
| Struttura dell'utensile | Scanalatura stretta a forma di V Struttura standardizzata Adatto per piegature generiche | Cavità profonda a forma di U Spazio interno maggiore Progettato per piegature profonde o complesse |
| Campo di applicazione | Curve standard a 90° piegatura dell'aria Produzione ad alta velocità Lavorazione generale della lamiera | piegatura della scatola Componenti con flangia profonda curve di ritorno Operazioni di piegatura a più stadi |
| Resistenza all'interferenza Questa è una delle differenze principali. | Durante la piegatura di parti profonde, il pezzo in lavorazione potrebbe entrare in collisione con: • Spalle da macello • Pareti laterali dello stampo • Struttura del punzone superiore | Le matrici a U forniscono uno spazio interno aggiuntivo che previene le interferenze durante le operazioni di piegatura profonda. |
| Vantaggi delle matrici a V | Vantaggi delle matrici U |
|---|---|
Maggiore efficienza produttiva Le matrici a V sono più facili da installare e sostituire, il che le rende ideali per:
| Maggiore spazio libero per piegature profonde Questo è il vantaggio più importante delle matrici U. Quando si piegano strutture a scatola profonde, le matrici a V standard spesso creano problemi di interferenza. Le matrici a U risolvono questo problema fornendo una cavità più profonda. |
Riduzione dei costi degli utensili Grazie alla loro struttura più semplice, le matrici a V sono più economiche delle matrici a U. Ciò riduce:
| Ideale per la fabbricazione di scatole e armadi. Le applicazioni includono:
Questi prodotti spesso richiedono molteplici piegature profonde. Gli stampi a U migliorano notevolmente la stabilità del processo di formatura. |
Migliore compatibilità Le matrici a V sono compatibili con la maggior parte dei sistemi di utensili standard per presse piegatrici. Ad esempio:
| Rischio ridotto di danni alla superficie Molti chip U sono progettati con sistemi di protezione antitraccia. Questo è essenziale per:
|
Ideale per la manipolazione dell'aria La piegatura moderna con pressa piegatrice si affida sempre più alla tecnologia di piegatura ad aria. Le matrici a V sono la scelta preferita perché offrono:
| Adatto a strutture complesse Le matrici U sono spesso necessarie per:
Queste strutture sono difficili o impossibili da lavorare con le matrici a V standard. |
In alcune applicazioni di piegatura, una matrice a V può sostituire con successo una matrice a U.
Ciò contribuisce a ridurre i costi di attrezzaggio e a migliorare la flessibilità. Pertanto, lo scopo ultimo dell'introduzione dei loro principi di funzionamento, vantaggi e svantaggi è quello di consentirci di utilizzarli in modo ragionevole ed efficace per soddisfare le nostre esigenze.
Tuttavia, occorre tenere in considerazione diverse condizioni importanti.
Se la flangia è poco profonda, è meno probabile che si verifichino interferenze. In questo caso, una matrice a V standard potrebbe essere sufficiente.
Tra gli esempi più comuni si annoverano:
Aumentando le dimensioni dell'apertura a V si crea maggiore spazio libero. Ciò consente di piegare alcune strutture a scatola poco profonde senza bisogno di una matrice a U.
Tuttavia, aperture a V più ampie producono anche:

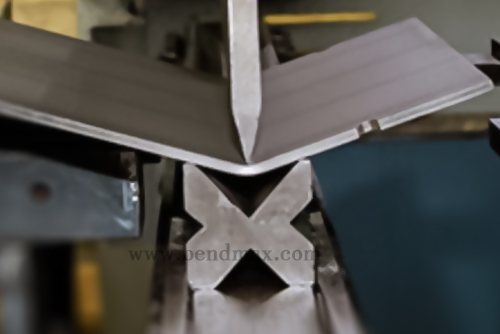

La piegatura ad aria riduce il contatto tra il pezzo in lavorazione e lo stampo. Ciò può contribuire a evitare interferenze in alcune operazioni di piegatura complesse.
Di conseguenza, molte officine di fabbricazione moderne utilizzano:
per ridurre la necessità di matrici U specializzate.

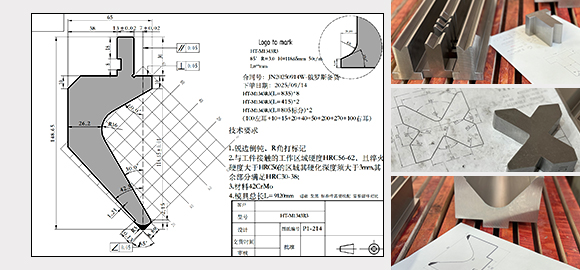

A volte l'interferenza proviene dal punzone superiore anziché dalla matrice inferiore.
Utilizzo:
permette a una matrice a V standard di realizzare piegature più complesse.
Sebbene la sostituzione di una matrice a U con una matrice a V possa ridurre i costi di attrezzaggio, introduce anche diversi rischi.
Se la flangia è troppo profonda, il pezzo in lavorazione potrebbe urtare contro le spalle dello stampo. Ciò può causare:
Le ampie aperture a V aumentano il raggio di curvatura interno. Ciò può influire su:
La piegatura ad aria con matrici a V di grandi dimensioni solitamente genera un maggiore ritorno elastico. Potrebbe essere necessaria un'ulteriore compensazione dell'angolo.
Le matrici V standard possono facilmente lasciare segni su:
In queste situazioni, le matrici U non marcanti sono più sicure.

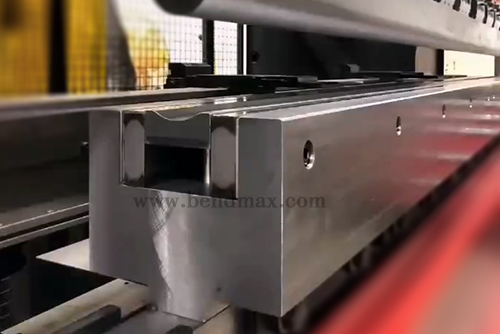

Esistono diverse situazioni in cui una matrice U è essenziale.

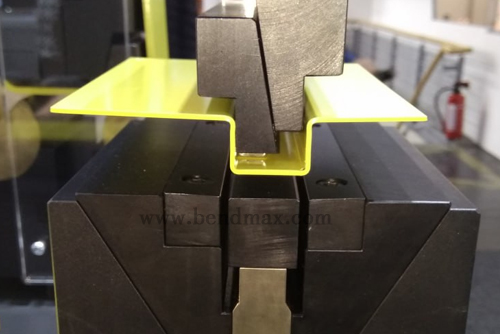

I componenti per quadri elettrici e involucri di grandi dimensioni richiedono solitamente matrici a U perché le matrici a V standard non offrono spazio sufficiente.
Con l'aumentare delle curvature, la struttura del pezzo diventa sempre più complessa.
Gli stampi a U forniscono lo spazio necessario per le fasi di formatura successive.
Le flange di grandi dimensioni aumentano significativamente i rischi di interferenza.
Soprattutto per i materiali spessi, le matrici a U sono spesso necessarie.
Per l'acciaio inossidabile a specchio o la lamiera verniciata, le matrici a U con inserti protettivi offrono una protezione della superficie nettamente superiore.
Applicazioni quali:
solitamente richiedono chip U dedicati.
Nella piegatura moderna con pressa piegatrice, né le matrici a U né quelle a V sono universalmente migliori. Piuttosto:
Ogni tipo di utensile è progettato per soddisfare diverse esigenze di piegatura.
Le matrici a V sono ideali per:
Le matrici U sono essenziali per:
Oggi, molti produttori di lamiera cercano di sostituire, ove possibile, le matrici a U con matrici a V di grandi dimensioni al fine di:
Tuttavia, per applicazioni di piegatura profonde e complesse, le matrici a U rimangono insostituibili.
La migliore strategia di attrezzaggio è solitamente una combinazione equilibrata di:
Ciò garantisce l'equilibrio ottimale tra:
