Esplorazione della piegatura senza segni nei pezzi lavorati con pressa piegatrice

Come ottenere una piegatura senza segni nella lavorazione della lamiera

Soluzioni per la piegatura senza segni con pressa piegatrice

Nella moderna lavorazione della lamiera, la qualità della superficie sta diventando importante quanto la precisione della piegatura. Settori come la produzione di ascensori, le attrezzature da cucina, la decorazione architettonica, l'elettronica di consumo e gli interni automobilistici richiedono superfici impeccabili, prive di graffi, segni di pressione o impronte dello stampo.

Tuttavia, la piegatura tradizionale con pressa piegatrice spesso lascia segni di piegatura visibili su acciaio inossidabile, alluminio, lamiere rivestite, metalli a specchio e materiali verniciati. Questi difetti aumentano i costi di rilavorazione e riducono il valore del prodotto.

Per risolvere questo problema e prevenire segni di piegatura sulla lamiera, i produttori stanno adottando sempre più tecnologie avanzate soluzioni di utensili per presse piegatrici senza segniQuesto articolo illustra i metodi più efficaci per ottenere risultati impeccabili mantenendo precisione e produttività nella piegatura.

Quali sono le cause delle deformazioni sulla lamiera?

Prima di scegliere una soluzione, è importante capire perché si formano i segni di piegatura.

Durante il processo di piegatura, la lamiera scorre e preme contro la superficie della matrice a V ad alta pressione. L'attrito, la forza concentrata e le cattive condizioni della superficie della matrice possono creare:

• Graffi
• Linee di pressione
• Indentazione superficiale
• Danni al rivestimento
• segni di trascinamento del rullo

Questi problemi sono particolarmente evidenti su:

• Acciaio inossidabile a specchio
• acciaio inossidabile spazzolato
• fogli di alluminio
• acciaio zincato
• Materiali verniciati o rivestiti
• Pannelli decorativi in ​​lamiera

La chiave per una piegatura senza segni è ridurre l'attrito e distribuire la pressione in modo uniforme durante la formatura.

1. Pellicola antitraccia e sistemi di tensionamento

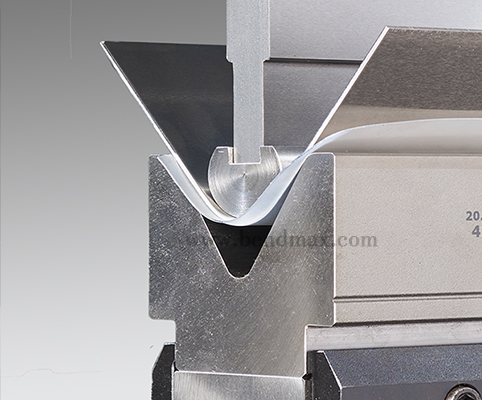

Uno dei metodi più semplici è utilizzare un pellicola protettiva antitraccia tra la lamiera e lo stampo inferiore.

La pellicola funge da barriera protettiva che assorbe l'attrito durante la flessione e impedisce il contatto diretto metallo-metallo.

Come funziona

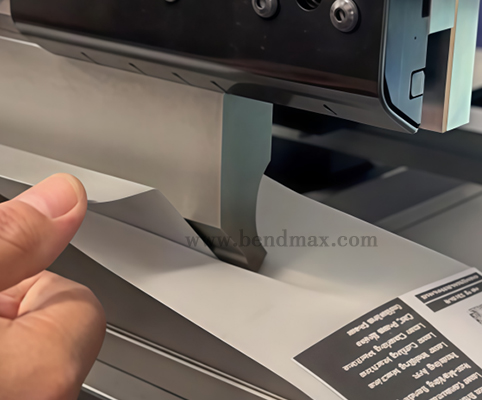

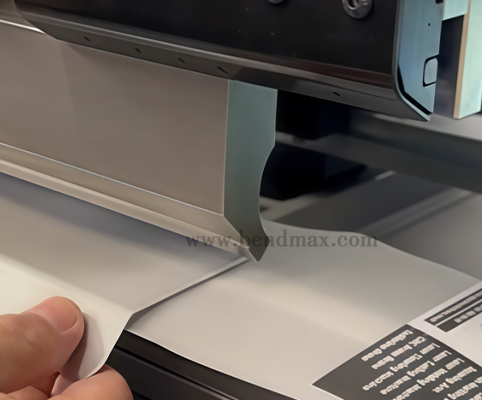

Una pellicola protettiva flessibile viene inserita tra il pezzo in lavorazione e la matrice a V. Durante la piegatura, la pellicola si muove insieme alla lamiera, riducendo graffi e ammaccature.

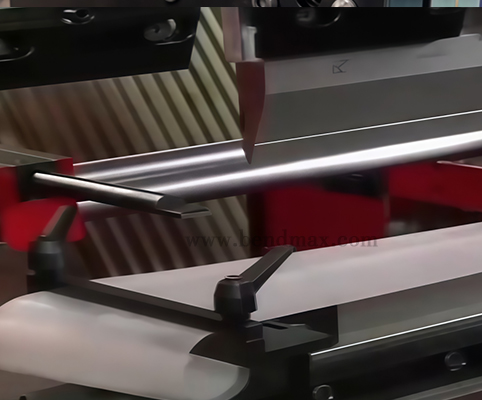

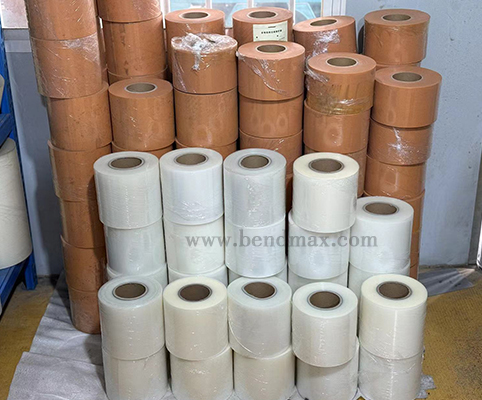

Pellicola protettiva per operazioni di piegatura su pressa piegatrice

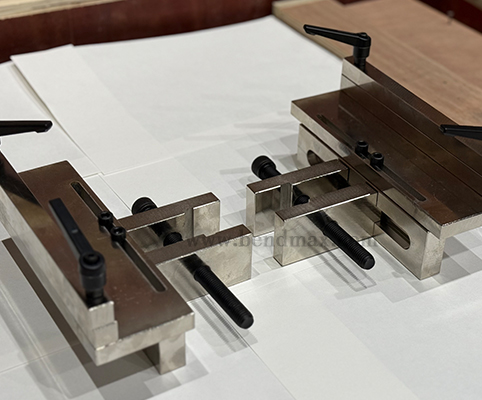

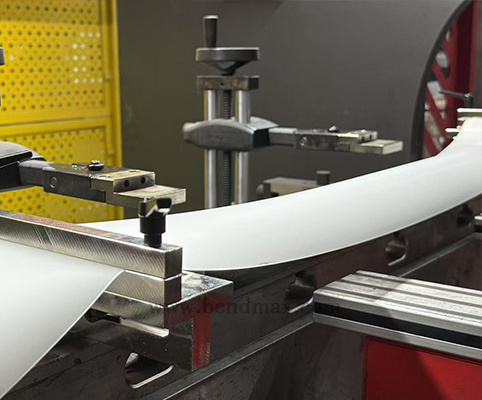

Supporto e posizionatore per pellicola protettiva

Caratteristiche principali

• Disponibile in diversi spessori
• Facile da installare e sostituire
• bassi costi di investimento
• Adatto per protezione temporanea

Dettagli

• Semplice ed economico
• Compatibile con la maggior parte delle matrici V standard
• Efficace per una leggera protezione cosmetica

Limitazioni

• La pellicola si consuma rapidamente
• Richiede frequenti sostituzioni
• Potrebbe influire leggermente sulla precisione angolare nella piegatura di precisione

Applicazioni tipiche

• Pannelli decorativi in ​​acciaio inossidabile
• Lastre di alluminio spazzolato
• Componenti cosmetici leggeri

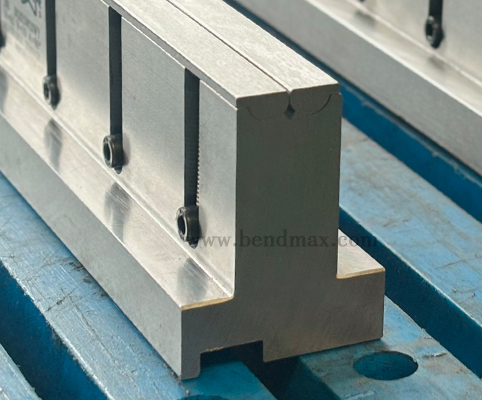

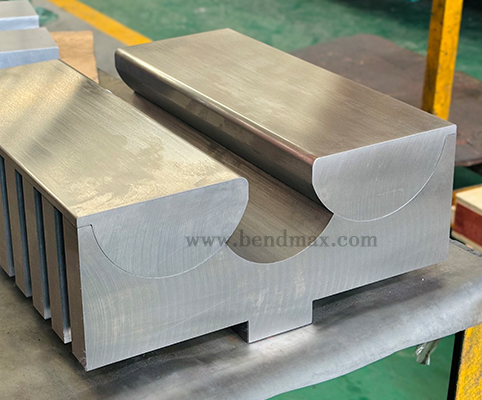

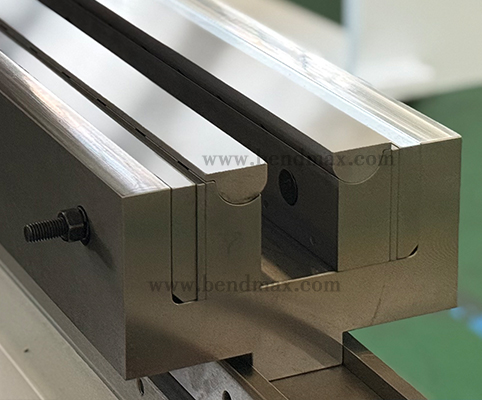

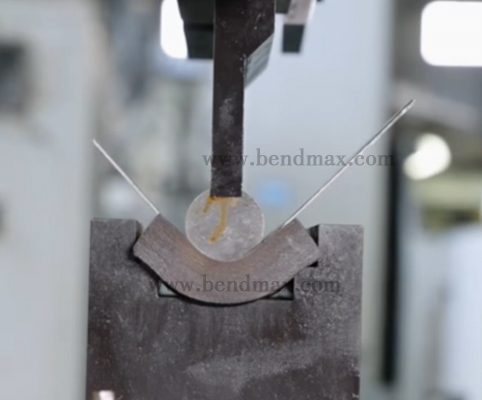

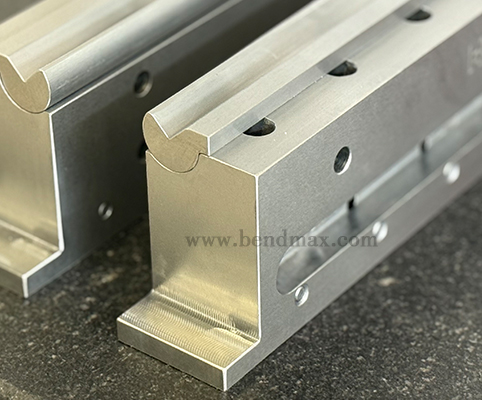

2. Matrici rotative senza segni / Utensili per piegatura ad alette

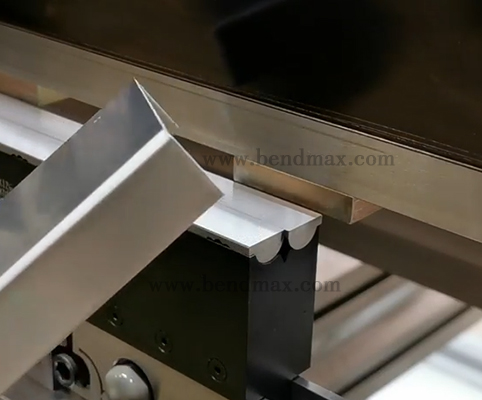

stampi di piegatura rotativi sono tra le soluzioni più avanzate per la piegatura senza graffi.

L'utilizzo degli utensili inferiori Bendmax Rotabend contribuisce a ridurre i segni, poiché le pale del rotore temprate ruotano durante la piegatura anziché strisciare sulla superficie della lamiera.

Questi stampi sono dotati di un meccanismo a lembo rotante nello stampo inferiore. Quando il punzone preme la lamiera in posizione, il lembo ruota per mantenere il contatto con la superficie senza attrito di scorrimento.

Perché le fustelle rotative funzionano meglio: Le tradizionali matrici a V creano attrito radente. Le matrici rotative convertono il movimento radente in movimento rotatorio, riducendo significativamente i danni superficiali.

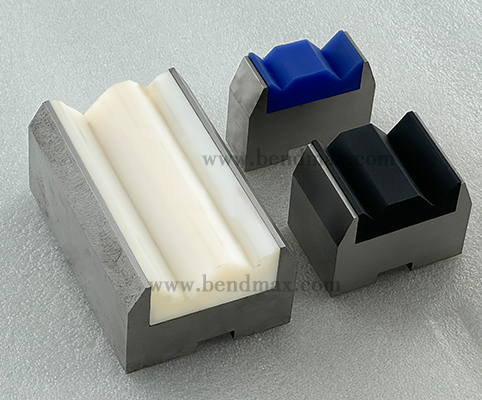

3. Matrici per presse piegatrici con inserti in nylon

Matrici senza segni con inserto in nylon Utilizzare materiali in nylon sostituibili incorporati nell'area di contatto della matrice inferiore. Grazie all'elevata elasticità e al bassissimo coefficiente di attrito del nylon, si riducono notevolmente i segni meccanici sulla superficie della lamiera.

Struttura: L'inserto in nylon mantiene la stessa geometria di apertura a V delle matrici in acciaio standard, aggiungendo al contempo una superficie di contatto più morbida.

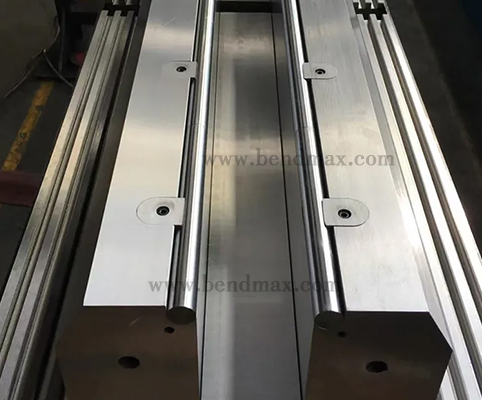

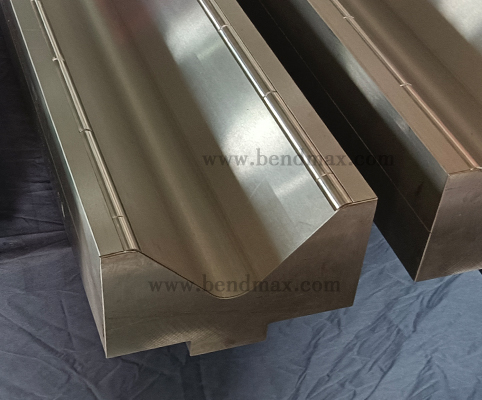

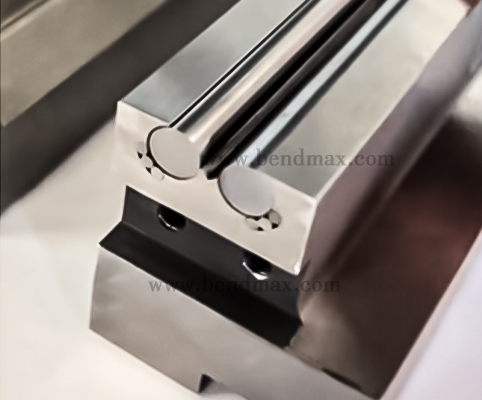

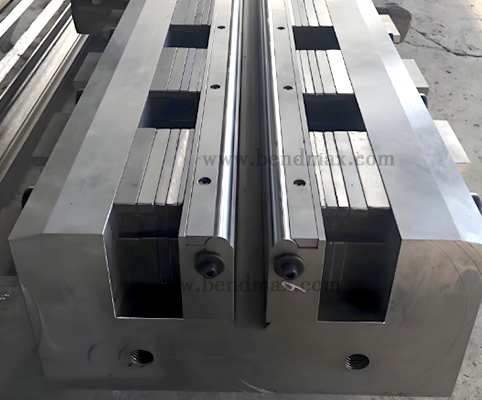

4. Utensili per pressa piegatrice a rulli senza segni

Fustelle senza segno (a rullo) / Fustelle senza segno con rullo interno utilizzare rulli rotanti in lega dura integrati nello stampo inferiore.

Durante la piegatura, i rulli ruotano in modo sincrono con il movimento della lamiera. Questo trasforma l'attrito radente in attrito volvente, riducendo drasticamente graffi e segni di pressione.

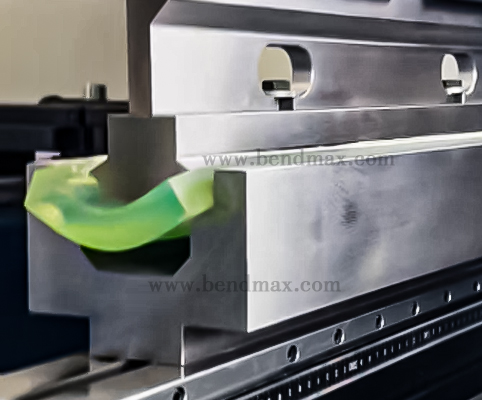

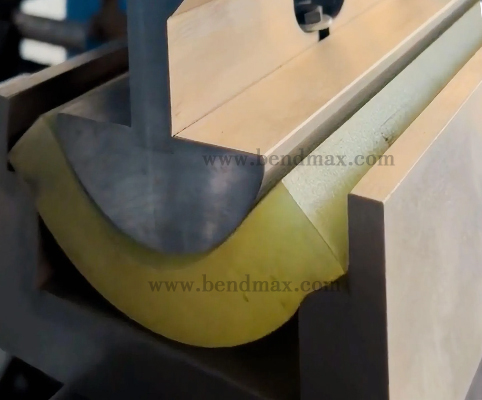

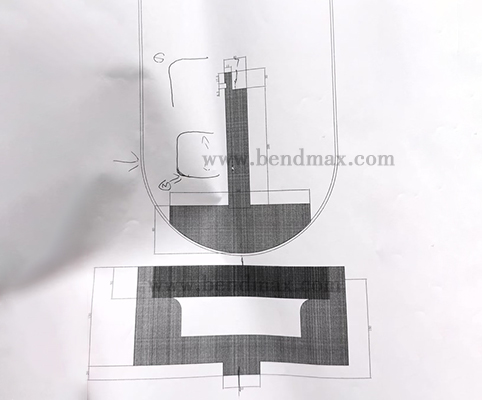

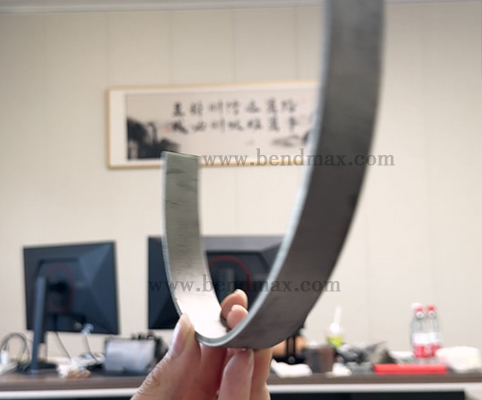

5. Utensili per presse piegatrici con inserti in poliuretano

Utensili per pressa piegatrice in poliuretano Utilizza inserti elastici morbidi per ammortizzare la piegatura del foglio. Questi inserti distribuiscono uniformemente la pressione di piegatura e prevengono segni di contatto diretto con superfici dure.

Gli inserti di contatto morbidi possono essere realizzati da Poliuretano, Nylon o materiali a base di gommaGli inserti in poliuretano sono particolarmente adatti per la curvatura di profili arrotondati e materiali decorativi delicati.

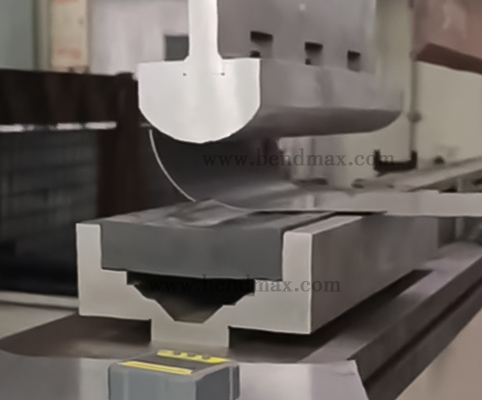

6. Utensili personalizzati per presse piegatrici senza segni

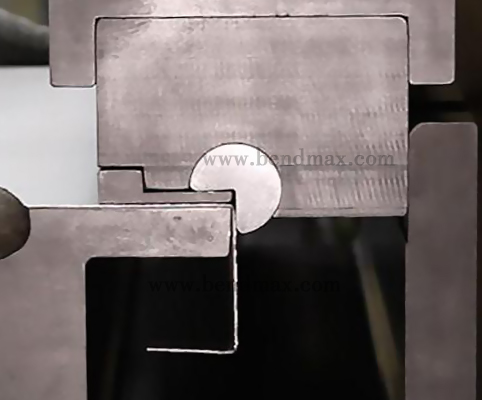

piegatura personalizzata della pulizia

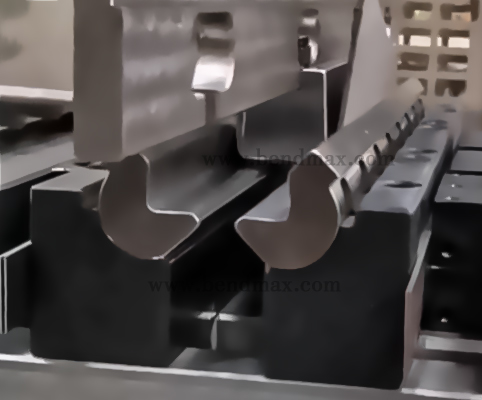

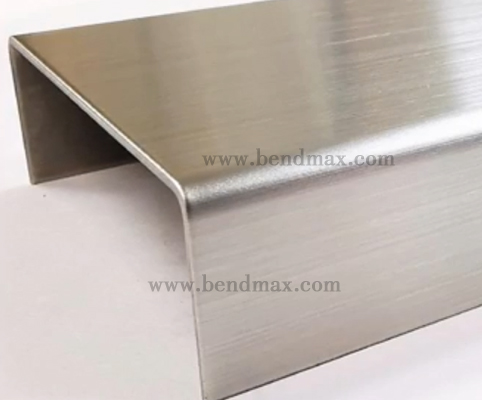

Curvatura personalizzata del canale a U

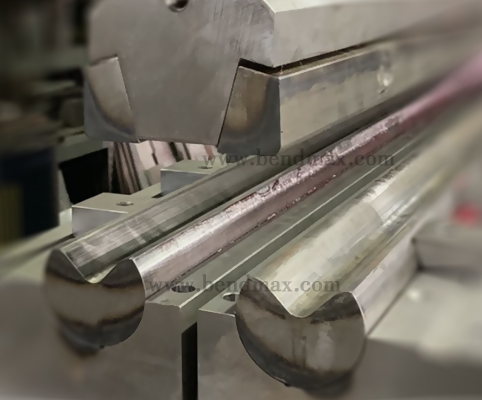

Curvatura di canali su misura

Per geometrie complesse o superfici particolarmente delicate, la soluzione migliore è spesso rappresentata da utensili personalizzati che non lasciano segni.

Questi utensili sono progettati specificamente in base a: tipo di materiale, spessore del materiale, raggio di curvatura, requisiti di finitura superficiale, geometria del prodotto e volume di produzione.

Gli utensili personalizzati possono combinare: strutture rotanti, inserti in poliuretano, sistemi a rulli, rivestimenti superficiali speciali e strutture di piegatura multistadio.

Principali vantaggi degli utensili di piegatura senza segni

Le moderne attrezzature per presse piegatrici senza segni offrono vantaggi significativi in ​​termini di efficienza produttiva, controllo qualità e riduzione dei costi.

1. Protezione delle superfici

Previene graffi, ammaccature e segni di pressione su materiali delicati.

2. Riduzione delle rilavorazioni e degli scarti

Un minor numero di difetti superficiali si traduce in tassi di scarto inferiori e in una qualità di produzione più stabile.

3. Ampia compatibilità dei materiali

Adatto per:

• Acciaio inossidabile, alluminio, acciaio zincato
• Lamiere verniciate, metalli decorativi

4. Maggiore durata degli utensili

Gli inserti sostituibili prolungano la durata complessiva del sistema di utensili.

5. Maggiore efficienza produttiva

Riduce la necessità di pellicole protettive e di operazioni di lucidatura secondaria.

Come scegliere l'utensile giusto per la pressa piegatrice senza segni

La scelta della soluzione di piegatura senza segni più adatta dipende da diversi fattori tecnici.

Requisiti di finitura superficiale

Le diverse finiture richiedono diversi livelli di protezione (finitura a specchio, finitura spazzolata, superfici verniciate, materiali rivestiti). Più la superficie è delicata, più morbido e liscio deve essere il contatto con l'utensile.

Spessore e resistenza del materiale

I materiali più spessi o ad alta resistenza richiedono sistemi di inserti più robusti per mantenere la precisione angolare. I sistemi di inserti morbidi possono deformarsi sotto carichi eccessivi.

Angolo di piegatura e apertura a V

Un corretto abbinamento tra raggio del punzone, apertura a V, spessore del materiale e angolo di piegatura è essenziale per mantenere la consistenza della piegatura e prevenire la deformazione del materiale.

Geometria della parte

Forme complesse come scatole profonde, curve a grande raggio, profili a U e curve a più fasi spesso richiedono strutture di utensili specializzate che non lascino segni.

Volume di produzione e budget

• La produzione ad alto volume predilige sistemi rotativi o a rulli, robusti e affidabili.
• La produzione di piccoli lotti può trarre vantaggio da soluzioni con inserti modulari.
• I sistemi con inserti sostituibili offrono generalmente il miglior equilibrio tra costo iniziale degli utensili, spese di manutenzione e durata di servizio a lungo termine.

Qual è la soluzione di piegatura senza segni migliore?

Non esiste un'unica soluzione adatta a tutte le applicazioni di piegatura.

Poiché le aspettative dei clienti in termini di qualità estetica continuano ad aumentare, padroneggiare piegatura della lamiera senza graffi sta diventando un requisito fondamentale nella fabbricazione moderna.

La scelta dell'utensile corretto per la pressa piegatrice senza segni può:

• Migliorare l'aspetto del prodotto
• Ridurre i difetti di produzione
• Aumentare la consistenza della piegatura
• Costi di produzione inferiori
• Migliorare la soddisfazione del cliente

Che si tratti di piegare pannelli per ascensori in acciaio inossidabile, alluminio a specchio o lamiere decorative, investire nella giusta soluzione di piegatura senza lasciare segni migliorerà significativamente sia la qualità del prodotto che l'efficienza produttiva.
