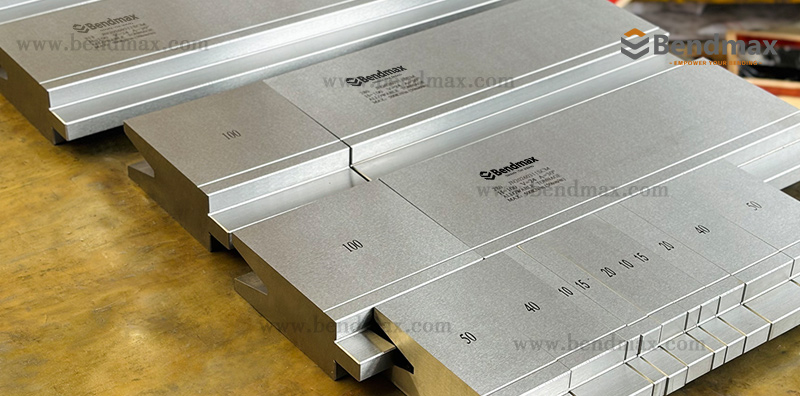

Matrice a U o matrice a V: quale matrice per pressa piegatrice è migliore per la piegatura della lamiera?Nella moderna lavorazione della lamiera, la scelta degli utensili corretti per la pressa piegatrice è altrettanto importante quanto la scelta della piegatrice giusta. Tra tutte le opzioni di utensili inferiori, Dieci V E U muore sono le due soluzioni più comunemente utilizzate nelle operazioni di piegatura con pressa piegatrice.Sebbene entrambe siano progettate per piegare lamiere, le loro strutture, applicazioni, prestazioni di piegatura e capacità di formatura sono molto diverse.Molti produttori si trovano spesso a dover rispondere alla stessa domanda:Questo pezzo deve essere piegato con una matrice a V o con una matrice a U?In alcune situazioni, una matrice a V standard può sostituire una matrice a U e ridurre i costi di attrezzaggio. Tuttavia, in altri casi, l'utilizzo di una matrice a V al posto di una matrice a U può causare interferenze, deformazioni, scarsa uniformità dell'angolo o persino cedimenti per piegatura.Questo articolo spiega le differenze tra Matrici a U e a V per presse piegatrici, tra cui:Classificazioni degli utensiliDifferenze strutturaliPrincipali vantaggiApplicazioni tipicheQuando una matrice V può sostituire una matrice UQuando è assolutamente necessario un matrice USe ti occupi di piegatura della lamiera, selezione di utensili per presse piegatrici CNC o produzione di scatole piegate, questa guida ti aiuterà a scegliere la soluzione di utensili più adatta alle tue esigenze.Comprensione delle matrici a V negli utensili per presse piegatriciA V die è la matrice inferiore più utilizzata nella piegatura con pressa piegatrice.La scanalatura di lavoro ha una forma a V ed è utilizzata principalmente per operazioni standard di piegatura ad aria e piegatura del fondo.Grazie alla sua versatilità e ai costi di produzione ridotti, lo stampo a V è diventato la soluzione di attrezzaggio standard per la maggior parte delle officine di lavorazione della lamiera.Tipi comuni di matrici a VMatrice a V singolaIL Matrice a V singola Contiene un'apertura a V ed è comunemente utilizzata per applicazioni standard di piegatura della lamiera.Le applicazioni tipiche includono:piegatura a 90 gradipiegatura dell'ariapiegatura dell'acciaio inossidabileLavorazione dell'acciaio dolceFormatura per uso generalePrincipali vantaggi:Struttura sempliceInstallazione rapidabassi costi di attrezzaggioElevata precisione di piegaturaAdatto alla produzione automatizzataLe matrici a V singola sono ideali per operazioni di piegatura CNC ad alta efficienza.Wila-System 86° H100 Stampo a V singola n. 29336Matrice/utensile inferiore per piegatura a V temprata personalizzataPressa piegatrice per impieghi gravosi, matrice a V grande Amanda-system80° per piegare lamiere spesseSistema LVD 30° R1.2 V12 H130 NO.26253Stampo a V per pressa piegatrice ad alta precisioneMatrice a doppia VA Matrice a doppia V Include due aperture a V di diverse dimensioni. Questa configurazione consente agli operatori di lavorare materiali di diverso spessore senza dover cambiare frequentemente gli utensili.Vantaggi:Riduce i tempi di configurazione degli utensili.Migliora la flessibilità produttivaRisparmio di spazio nell'inventario degli utensiliGli stampi a doppia V sono ampiamente utilizzati nelle fabbriche di lavorazione di medie e grandi dimensioni.Pressa Piegatrice Amada System 2V Matrice NO.20.347Matrice a doppia V a 85° V12/V20 per piegatura di precisione di lamiere sottiliPressa piegatrice sistema Amada 2V-Die NO.20.82085° Doppia V 32mm/40mm con aperture a V superiore e inferioreMatrice Multi-VA Matrice Multi-V Integra più aperture a V in un unico corpo stampo.È particolarmente indicato per:Produzione flessibileLinee di produzione multiprodottoSistemi di piegatura automatizzatiVantaggi:Cambio di lavoro rapidoMinori investimenti in attrezzatureMiglioramento dell'efficienza produttivaPressa piegatrice Amada-system a 4 vie, matrice a V n. 28.820Blocco multi-V universale 20-70 mmDie Raggio VA Die Raggio V presenta un fondo scanalato arrotondato anziché un fondo a V appuntito.Viene comunemente utilizzato per:Requisiti di raggio di curvatura maggioreProtezione delle superficiRiduzione dei segni su acciaio inossidabile e alluminio Comprensione delle matrici U negli utensili per presse piegatriciA Tu muori è una matrice inferiore a canale profondo progettata specificamente per piegare pezzi con flange profonde o strutture a forma di scatola.Rispetto alle matrici a V standard, le matrici a U offrono uno spazio di gioco notevolmente maggiore all'interno dell'apertura della matrice.Ciò li rende particolarmente adatti per operazioni di piegatura complesse in cui è probabile che si verifichino interferenze.Tipi comuni di matrici UMatrice U standardLa matrice U standard viene utilizzata principalmente per:piegatura della scatolapiegatura dell'armadioFabbricazione di contenitoriFormatura profonda della flangiaCaratteristiche:Design con scanalature profondeMaggiore spazio di flessioneRischio di interferenza ridottoMatrice a U ad apertura grandeQuesto tipo di matrice U è progettato per:Flange di ritorno di grandi dimensioniLamiera spessaApplicazioni di piegatura ad ampio raggioVantaggi:Posizionamento dei componenti più sempliceMigliore compatibilità con pezzi di grandi dimensioniMatrice U non marcanteLe matrici U senza marcatura includono in genere:Inserti in nylonProtezione in poliuretanoMateriali di protezione delle superficiQuesti stampi sono ampiamente utilizzati per:Acciaio inossidabile a specchioPannelli decorativifogli di alluminioLamiera verniciataFustelle U personalizzateGli stampi a U personalizzati sono progettati specificamente per strutture di pezzi uniche.Sono comuni in settori quali:Produzione di ascensoriAttrezzatura da cucinaLamiera per autoveicoliProduzione di quadri elettriciMatrice U standardStampo per pressa piegatrice a canale profondo, progettato per la piegatura di scatole, flange profonde e la formatura di lamiere senza interferenze.Matrice a canale standardStampo inferiore standard a canale, adatto per piegatura a U, formatura di involucri e operazioni di piegatura a più stadi.Matrici per canali senza segniMatrici a canale antitraccia con design di protezione superficiale per la piegatura di lamiere in acciaio inossidabile, alluminio e lamiere decorative.Die senza marcaturaMatrice inferiore a forma di U con protezione in PU o nylon per prevenire graffi durante le applicazioni di piegatura di precisione.Fustelle U personalizzateStampi a U progettati su misura per profili speciali, piegatura di scatole profonde e complesse esigenze di formatura della lamiera.Principali differenze tra le matrici U e le matrici VConfrontoV DieU DieStruttura dell'utensileScanalatura stretta a forma di VStruttura standardizzataAdatto per piegature genericheCavità profonda a forma di USpazio interno maggioreProgettato per piegature profonde o complesseCampo di applicazioneCurve standard a 90°piegatura dell'ariaProduzione ad alta velocitàLavorazione generale della lamierapiegatura della scatolaComponenti con flangia profondacurve di ritornoOperazioni di piegatura a più stadiResistenza all'interferenzaQuesta è una delle differenze principali.Durante la piegatura di parti profonde, il pezzo in lavorazione potrebbe entrare in collisione con:• Spalle da macello• Pareti laterali dello stampo• Struttura del punzone superioreLe matrici a U forniscono uno spazio interno aggiuntivo che previene le interferenze durante le operazioni di piegatura profonda.Vantaggi tra i chip V e UVantaggi delle matrici a VVantaggi delle matrici UMaggiore efficienza produttivaLe matrici a V sono più facili da installare e sostituire, il che le rende ideali per:Automazione della pressa piegatrice CNCSistemi di piegatura robotizzatiAmbienti di produzione di massaMaggiore spazio libero per piegature profondeQuesto è il vantaggio più importante delle matrici U.Quando si piegano strutture a scatola profonde, le matrici a V standard spesso creano problemi di interferenza.Le matrici a U risolvono questo problema fornendo una cavità più profonda.Riduzione dei costi degli utensiliGrazie alla loro struttura più semplice, le matrici a V sono più economiche delle matrici a U.Ciò riduce:Investimento iniziale in attrezzaturecosti di inventarioSpese di manutenzioneIdeale per la fabbricazione di scatole e armadi.Le applicazioni includono:Armadi elettriciScatole di controlloArmadi per serverAttrezzatura da cucinaQuesti prodotti spesso richiedono molteplici piegature profonde.Gli stampi a U migliorano notevolmente la stabilità del processo di formatura.Migliore compatibilitàLe matrici a V sono compatibili con la maggior parte dei sistemi di utensili standard per presse piegatrici. Ad esempio:Utensili in stile europeoutensili americaniSistemi WILASistemi TrumpfRischio ridotto di danni alla superficieMolti chip U sono progettati con sistemi di protezione antitraccia. Questo è essenziale per:acciaio inossidabile decorativoPannelli in alluminiosuperfici verniciateIdeale per la manipolazione dell'ariaLa piegatura moderna con pressa piegatrice si affida sempre più alla tecnologia di piegatura ad aria. Le matrici a V sono la scelta preferita perché offrono:Controllo flessibile dell'angoloRequisiti di tonnellaggio inferioriMaggiore durata degli utensiliAdatto a strutture complesseLe matrici U sono spesso necessarie per:curve di ritornoCanali chiusiCurvatura profonda del profiloQueste strutture sono difficili o impossibili da lavorare con le matrici a V standard.Quando è possibile sostituire una matrice a forma di U con una matrice a forma di V?In alcune applicazioni di piegatura, una matrice a V può sostituire con successo una matrice a U.Ciò contribuisce a ridurre i costi di attrezzaggio e a migliorare la flessibilità. Pertanto, lo scopo ultimo dell'introduzione dei loro principi di funzionamento, vantaggi e svantaggi è quello di consentirci di utilizzarli in modo ragionevole ed efficace per soddisfare le nostre esigenze.Tuttavia, occorre tenere in considerazione diverse condizioni importanti.1. L'altezza della flangia è relativamente piccolaSe la flangia è poco profonda, è meno probabile che si verifichino interferenze. In questo caso, una matrice a V standard potrebbe essere sufficiente.Tra gli esempi più comuni si annoverano:Piccoli canaliScatole poco profondecurve di ritorno della luce2. Viene utilizzata un'apertura a V più ampiaAumentando le dimensioni dell'apertura a V si crea maggiore spazio libero. Ciò consente di piegare alcune strutture a scatola poco profonde senza bisogno di una matrice a U.Tuttavia, aperture a V più ampie producono anche:Raggio interno maggiorePiù ritorno elasticoPrecisione di piegatura ridotta3. Viene utilizzata la piegatura dell'ariaLa piegatura ad aria riduce il contatto tra il pezzo in lavorazione e lo stampo. Ciò può contribuire a evitare interferenze in alcune operazioni di piegatura complesse.Di conseguenza, molte officine di fabbricazione moderne utilizzano:Matrici a V di grandi dimensioniMetodi di piegatura dell'ariaper ridurre la necessità di matrici U specializzate.4. Vengono utilizzati punzoni a collo d'ocaA volte l'interferenza proviene dal punzone superiore anziché dalla matrice inferiore.Utilizzo:Pugni a collo d'ocapugni in gola profondapermette a una matrice a V standard di realizzare piegature più complesse.Rischi importanti nella sostituzione dei chip U con chip VSebbene la sostituzione di una matrice a U con una matrice a V possa ridurre i costi di attrezzaggio, introduce anche diversi rischi.Problemi di interferenzaSe la flangia è troppo profonda, il pezzo in lavorazione potrebbe urtare contro le spalle dello stampo. Ciò può causare:DeformazioneDanni agli utensilipiegatura incompletaRaggio di curvatura maggioreLe ampie aperture a V aumentano il raggio di curvatura interno. Ciò può influire su:Assemblaggio del prodottoPrecisione dimensionalecoerenza dell'aspettoRitorno elastico miglioratoLa piegatura ad aria con matrici a V di grandi dimensioni solitamente genera un maggiore ritorno elastico. Potrebbe essere necessaria un'ulteriore compensazione dell'angolo.Marcatura superficialeLe matrici V standard possono facilmente lasciare segni su:acciaio inossidabileAlluminioSuperfici decorativeIn queste situazioni, le matrici U non marcanti sono più sicure.Quando una matrice V NON può sostituire una matrice U?Esistono diverse situazioni in cui una matrice U è essenziale.Piegatura profonda della scatolaI componenti per quadri elettrici e involucri di grandi dimensioni richiedono solitamente matrici a U perché le matrici a V standard non offrono spazio sufficiente.Piegatura a più stadiCon l'aumentare delle curvature, la struttura del pezzo diventa sempre più complessa.Gli stampi a U forniscono lo spazio necessario per le fasi di formatura successive.Flange di ritorno di grandi dimensioniLe flange di grandi dimensioni aumentano significativamente i rischi di interferenza.Soprattutto per i materiali spessi, le matrici a U sono spesso necessarie.Elevati requisiti estetici per la superficiePer l'acciaio inossidabile a specchio o la lamiera verniciata, le matrici a U con inserti protettivi offrono una protezione della superficie nettamente superiore.Applicazioni speciali di formaturaApplicazioni quali:Orlarecurve di ritornoFormazione di canali profondisolitamente richiedono chip U dedicati.Come scegliere la matrice della pressa piegatrice giustaScegli un dado V quando:Esecuzione della piegatura standardDare priorità all'efficienza produttivaUtilizzo di sistemi di piegatura automatizzatiLavorazione di componenti generici in lamieraScegli un dado U quando:Strutture a scatola profonda flessioneFormazione di grandi flange di ritornoLavorazione di componenti complessiPrevenire le interferenzeProtezione delle superfici decorativeNella piegatura moderna con pressa piegatrice, né le matrici a U né quelle a V sono universalmente migliori. Piuttosto:Ogni tipo di utensile è progettato per soddisfare diverse esigenze di piegatura.Le matrici a V sono ideali per:Produzione standardizzataProduzione ad alta velocitàpiegatura per uso generaleLe matrici U sono essenziali per:Piegatura profonda della scatolaGeometrie complesseApplicazioni sensibili alle interferenzeElevati requisiti esteticiOggi, molti produttori di lamiera cercano di sostituire, ove possibile, le matrici a U con matrici a V di grandi dimensioni al fine di:Ridurre i costi degli utensiliMigliorare la flessibilitàSemplificare la produzioneTuttavia, per applicazioni di piegatura profonde e complesse, le matrici a U rimangono insostituibili.La migliore strategia di attrezzaggio è solitamente una combinazione equilibrata di:Matrici standard VMatrici Multi-VLa U profonda muoreMatrici U senza marcaturaCiò garantisce l'equilibrio ottimale tra:Qualità di piegaturaEfficienza produttivaFlessibilità degli utensilicontrollo dei costi di produzionePotrebbero interessarti anche altri articoli correlati:"Tipi comuni di matrici per presse piegatrici con apertura a V e relative applicazioni""Come calcolare il tonnellaggio di una pressa piegatrice per diversi utensili (Guida completa 2026)""Come scegliere gli utensili giusti per la pressa piegatrice in base alla forza di piegatura""Che cos'è l'attrezzatura per presse piegatrici? La guida definitiva per i produttori"
