Utensili di alta precisione per presse piegatrici

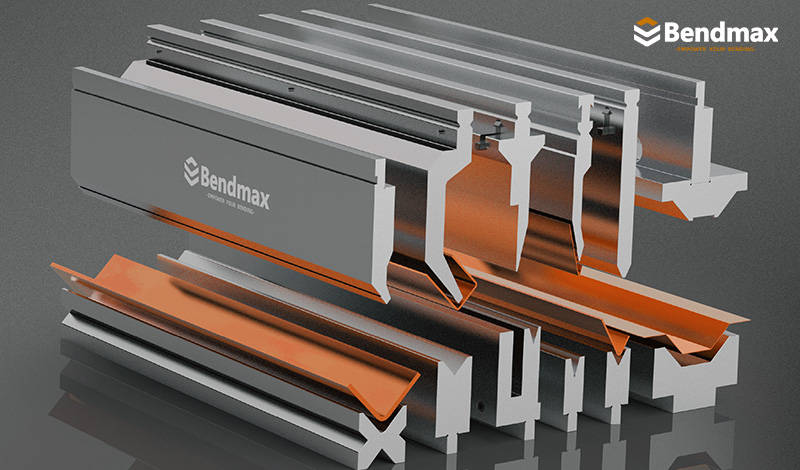

Nel mondo della lavorazione dei metalli, se la pressa piegatrice rappresenta il muscolo, gli utensili sono senza dubbio il cervello. Sono il fattore determinante che distingue un componente preciso da un pezzo di scarto.   Gli utensili per pressa piegatrice si riferiscono agli strumenti specializzati, costituiti da un punzone superiore e una matrice inferiore, utilizzati in una pressa piegatrice per piegare e modellare la lamiera. Questi strumenti lavorano in sinergia: la matrice crea la cavità e il punzone applica la forza per creare angoli e forme precise.   Come un Produttore di utensili per presse piegatriciGestiamo quotidianamente progetti di piegatura complessi. Tuttavia, spesso riscontriamo che anche i clienti più esperti non hanno ben chiari i principi fondamentali degli utensili stessi. Pertanto, dal punto di vista di un responsabile di produzione, ecco una spiegazione semplice e pratica.     1. Che cos'è l'attrezzatura per la pressa piegatrice? Le nozioni di base In parole semplici, gli utensili per la pressa piegatrice si riferiscono agli strumenti specializzati installati su una pressa piegatrice per piegare e formare la lamiera. Il suo funzionamento si basa su un principio semplice: Il punzone (utensile superiore): montato sul pistone superiore, applica pressione al metallo. La matrice (utensile inferiore): montata sul piano di lavoro, sostiene il metallo e determina l'angolo di piegatura. La lamiera viene posizionata tra questi due utensili. Mentre il pistone scende, spinge il materiale contro lo stampo, creando una piega precisa. Sebbene possa sembrare semplice, la geometria, la durezza e la tipologia di questi utensili fanno la differenza tra un pezzo perfetto e un pezzo da scartare.   Componenti chiave di un set di attrezzi Prima di addentrarci nelle tipologie, diamo un'occhiata all'anatomia: Pistone e basamento: la parte superiore mobile e la parte inferiore fissa della macchina. Sistema di bloccaggio: il meccanismo (meccanico o idraulico) che tiene saldamente in posizione il punzone e la matrice. Linguetta di sicurezza/Scatto di sicurezza: Un dispositivo di sicurezza presente sui punzoni per impedirne la caduta durante il cambio degli utensili.   2. Classificazione: Tipi di punzoni (Utensili superiori) La forma del punzone determina il tipo di profili che è possibile piegare. Ecco i tipi più comuni che si trovano nelle officine meccaniche: Perforatrice standard (perforatrice dritta) Il "cavallo di battaglia" del settore. In genere ha una forma semplice e viene utilizzato per curve standard a 90° o angoli semplici su pezzi senza flange di ritorno.   1. Pugno a collo d'oca Il punzone Gooseneck, che prende il nome dalla sua forma, presenta un profilo (rilievo) profondamente incassato. È essenziale per piegare profilati a U o pezzi con flange di ritorno profonde. La sezione "a intaglio" consente alla parte di metallo già piegata di superare il punzone senza urtarlo.   2. Punzonatura ad angolo acuto Questi punzoni hanno un angolo della punta molto acuto (di solito da 30° a 60°). Vengono utilizzati principalmente per la piegatura ad aria. Piegando il metallo oltre i 90° (ad esempio, fino a 85°), si tiene conto del "ritorno elastico", permettendo al metallo di tornare a una forma perfettamente a 90°. Vengono utilizzati anche per creare angoli acuti.   3. Perforatrice per fasce Una punzonatrice stretta e specializzata, spesso utilizzata nell'industria dei telai per porte e finestre. Il suo profilo sottile le consente di entrare in spazi molto ristretti o di creare profili di stipiti complessi.   3. Classificazione: Tipi di stampi (Utensili inferiori) V-Dies (Lo Standard) Il tipo di matrice più comune. Presenta una scanalatura a forma di V. Matrice a V singola: presenta una sola scanalatura. Alta precisione, spesso utilizzata per piegature gravose. Matrice Multi-V (matrice a 4 vie): un blocco con quattro diverse aperture a V su ciascun lato. Ruotando il blocco è possibile modificare la larghezza della V. Ideale per officine meccaniche che cambiano frequentemente lo spessore dei materiali.   Fustelle per orlo/appiattimento Utilizzato per creare un "orlo" (un bordo ripiegato e sicuro) su lamiere. Il processo si articola in due fasi: Piega il foglio ad un angolo acuto (circa 30°). Utilizzare la parte superiore piatta della matrice per schiacciare il metallo e appiattirlo. Applicazione: Bordi di sicurezza su armadi, cassetti e contenitori per apparecchiature elettroniche.   4. Tipi di utensili per presse piegatrici: una tabella comparativa Uno degli aspetti più confusionari per i principianti è lo "stile" o "standard". Non è possibile inserire un punzone americano in un porta-punzone europeo senza un adattatore.   Ecco un rapido confronto per aiutarti a capire di cosa hai bisogno: Stile di lavorazione Caratteristiche principali Applicazione tipica stile americano Design tradizionale. Punzoni/matrici reversibili. Solitamente fissati con una piastra di serraggio. Diffuso in Nord America. Ottimo per lavorazioni generiche e freni meccanici di vecchia generazione. Europeo (Promecam) Presenta una speciale "codina di sicurezza". Offre una precisione superiore rispetto al tradizionale stile americano. Lo standard globale per gli utensili di precisione rettificati per presse piegatrici utilizzati nelle macchine CNC. Wila / Trumpf Scatti di sicurezza di alta gamma azionati da pulsanti. Autobloccanti e autoallineanti. Ad alta velocità, Utensili di alta precisione per presse piegatrici Molto costosi, ma con cambi di formato estremamente rapidi. Nuovo standard Uno stile ibrido che offre la precisione degli utensili europei con funzionalità di serraggio migliorate. Operazioni di piegatura moderne ad alte prestazioni.   Se gestite un'officina con un'ampia varietà di prodotti e bassi volumi di produzione (cambiando configurazione 10 volte al giorno), investire in morsetti tipo Wila/Trumpf o in morsetti a cambio rapido per utensili europei si ripagherà da solo in termini di risparmio di manodopera entro un anno.     5. Come scegliere gli utensili giusti? La scelta dell'utensile giusto si basa sulla fisica, non solo sulla forma. La decisione più critica riguarda l'apertura della matrice a V. La "Regola dell'8" (per la manipolazione dell'aria) Per l'acciaio dolce standard, la regola generale per la scelta dell'apertura della matrice a V è: Esempio: se stai piegando acciaio dolce di 2 mm di spessore, ti serve un'apertura a V di 16 mm (2*8=16).   Guida alla selezione dell'apertura a V  Spessore del materiale (T) Apertura a V consigliata Raggio tipico (Ir) 0,5 mm - 2,5 mm 6 x T ~16% di V 3,0 mm - 8,0 mm 8 x T ~16% di V 8,0 mm - 12,0 mm 10 x T ~16% di V > 12,0 mm 12 x T ~16% di V L'utilizzo di una matrice a V più piccola riduce il raggio di curvatura ma richiede una forza (tonnellaggio) significativamente maggiore. L'utilizzo di una matrice a V più grande riduce il tonnellaggio ma aumenta il raggio di curvatura.   Materiale e durezza Non limitarti a guardare la forma; guarda la qualità dell'acciaio. 42CrMo (acciaio al cromo-molibdeno): lo standard di settore per utensili di alta qualità. Durezza: Un buon utensile dovrebbe avere una durezza del nucleo per la tenacità (circa 30 HRC) ma una durezza superficiale di 50-60 HRC (tramite tempra laser o a induzione). Questa elevata durezza superficiale è assolutamente fondamentale se si cerca un utensile durevole. Utensili per pressa piegatrice per acciaio inossidabilepoiché l'acciaio inossidabile è abrasivo e può facilmente graffiare o danneggiare gli utensili più morbidi.   6. Manutenzione: come prolungare la durata degli utensili Gli utensili sono beni costosi. Ecco come consigliamo di prendercene cura in fabbrica: Pulizia prima dell'uso: pulire sempre la punta del punzone e la spalla della matrice. La scaglia di laminazione dell'acciaio laminato a caldo agisce come carta vetrata e, nel tempo, comprometterà la precisione dell'utensile. Carico centralizzato: evitare di piegare piccoli pezzi sempre nello stesso punto della macchina. Ciò provoca un'usura irregolare. Spostare l'utensile lungo il piano di lavoro. Conservazione corretta: non gettate gli attrezzi in un bidone dell'immondizia. Utilizzate un armadietto portautensili con divisori in legno o plastica. Il contatto diretto tra le superfici metalliche durante la conservazione provoca scheggiature e ammaccature. Lubrificazione: per piegature gravose, utilizzare una pellicola protettiva o un lubrificante per ridurre l'attrito e i segni.   7.Considerazioni finali Gli utensili per la pressa piegatrice non sono semplici blocchi di metallo; sono strumenti di precisione. Comprendere la differenza tra un punzone a collo d'oca e un punzone dritto, o sapere quando applicare la "regola dell'8", ha un impatto diretto sull'efficienza produttiva e sulla qualità del prodotto.
