Come calcolare il tonnellaggio della pressa piegatrice per diversi utensili

— Tabella delle formule e dei tonnellaggi per gli utensili

La forza di piegatura della pressa piegatrice viene calcolata in base allo spessore del materiale, alla resistenza del materiale, all'apertura della matrice e alla lunghezza di piegatura.

Per piegare l'aria, la formula standard è:

T=1,42×σ×t2VT = \frac{1,42 \times \sigma \times t^2}{V}

T=V1.42×σ×t2​

Dove:

• T = tonnellaggio per metro (kN/m)
• σ = resistenza alla trazione del materiale (N/mm²)
• t = spessore del materiale (mm)
• V = apertura della matrice (mm)

In parole semplici:

• Il materiale più spesso richiede un tonnellaggio maggiore
• Un'apertura a V più piccola richiede un tonnellaggio maggiore
• Un materiale più resistente richiede un tonnellaggio maggiore

Questa formula viene comunemente utilizzata per selezionare:

• matrici per presse piegatrici per impieghi gravosi
• matrici per pressa piegatrice multi V
• matrice per pressa piegatrice con ampia apertura a V

Aperture dello stampo più piccole e materiali più spessi aumentano notevolmente la forza di piegatura.

Perché il tonnellaggio della pressa piegatrice è importante

Un calcolo corretto del tonnellaggio aiuta i produttori a:

• Evitare il sovraccarico della macchina
• Evitare la rottura degli utensili
• Migliorare la precisione della piegatura
• Prolungare la durata degli utensili
• Ridurre i costi di produzione

Una selezione errata del tonnellaggio può causare:

• Pugnali incrinati
• dadi danneggiati
• Deformazione della macchina
• Angoli di flessione inadeguati

Formula del tonnellaggio della pressa piegatrice spiegata

1. Spessore del materiale

Il tonnellaggio aumenta esponenzialmente con lo spessore.

Esempio:

Perché lo spessore è elevato al quadrato nella formula.

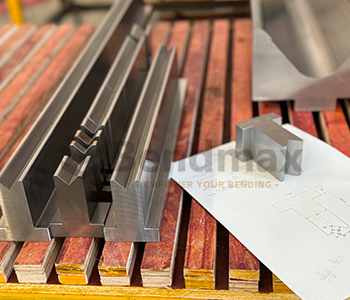

2. Apertura dello stampo (apertura a V)

L'apertura a V influisce direttamente sul tonnellaggio.

Una matrice di piegatura con ampia apertura a V riduce la forza di piegatura e il carico della macchina.

Questa soluzione è ideale per:

• lamiere di alluminio
• lamiera sottile
• piegatura a grande raggio

3. Tipo di materiale

Materiali diversi richiedono tonnellaggi diversi.

Esempio:
Se per l'acciaio dolce sono necessarie 50 tonnellate, per l'acciaio inossidabile potrebbero esserne necessarie 75.

Differenze di tonnellaggio in base al tipo di utensile

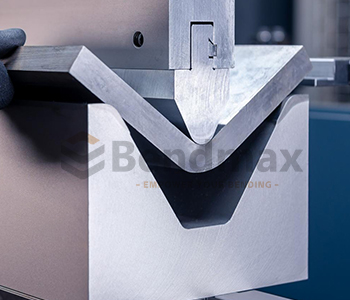

Matrici per presse piegatrici per impieghi gravosi

Ideale per:

• piegatura di lamiere spesse
• acciaio strutturale
• applicazioni ad alto tonnellaggio

Parole chiave naturalmente incluse: matrici per presse piegatrici per impieghi gravosi

Caratteristiche:

• corpo rinforzato
• elevata capacità di carico
• opzioni V più piccole

Vantaggi:

• elevata durabilità
• adatto per materiali spessi
• migliore resistenza al carico

Svantaggio:

• maggiore domanda di tonnellaggio

Applicazioni tipiche:

• telaio per camion
• componenti edili
• armadi industriali

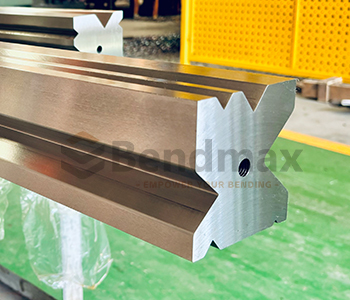

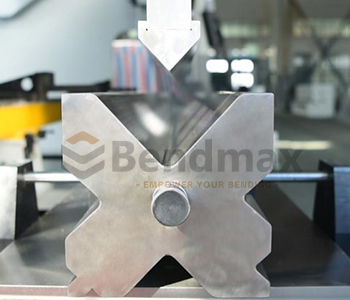

Matrici per pressa piegatrice Multi V

Parole chiave naturalmente incluse: matrici per pressa piegatrice multi V

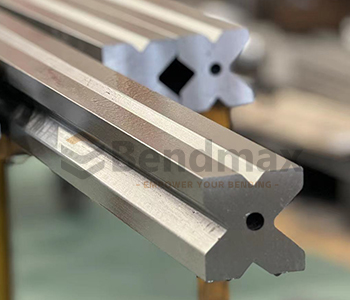

Le matrici Multi V contengono diverse aperture a V in un unico utensile.

Vantaggi:

• una matrice per spessori multipli
• tempi di configurazione ridotti
• ridurre i costi di magazzino degli utensili

Applicazioni:

• negozi di lavoro
• Produzione flessibile
• produzione in piccoli lotti

Esempio:
Un singolo chip multi V può includere:

• 16 mm
• 22 mm
• 35 mm
• Aperture a V da 50 mm

Ciò consente agli operatori di ottimizzare rapidamente il tonnellaggio.

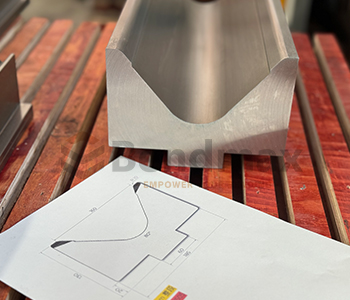

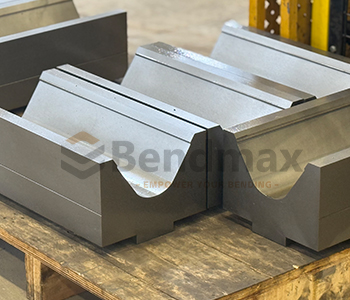

Matrice per pressa piegatrice con ampia apertura a V

Parole chiave naturalmente incluse: stampo per pressa piegatrice con ampia apertura a V

Le matrici a V di grandi dimensioni sono ideali per:

• materiali morbidi
• parti cosmetiche
• piegatura senza segni

Vantaggi:

• tonnellaggio inferiore
• raggio di curvatura maggiore
• riduzione dell'usura degli utensili

Ideale per:

• pannelli HVAC
• recinzioni
• parti di elettrodomestici

Esempio di calcolo del tonnellaggio della pressa piegatrice

Materiale: acciaio dolce
Spessore: 3 mm
Apertura a V: 24 mm

Formula:

T=1,42×450×3224T = \frac{1,42 \times 450 \times 3^2}{24}T=241,42×450×32​

Risultato:

≈ 24 kN/cm

Ciò equivale approssimativamente a:

240 tonnellate/metro

(I valori effettivi variano a seconda della geometria della macchina e degli utensili.)

Regola consigliata per la selezione degli stampi

Una regola comune:

Apertura a V = da 6 a 8 volte lo spessore del materiale

Esempi:

Per materiali spessi, scegli matrici per pressa piegatrice per impieghi gravosi.

Per una produzione flessibile, scegli matrici per pressa piegatrice multi V.

Per tonnellaggi inferiori e piegature più uniformi, scegli una matrice per pressa piegatrice con apertura a V di grandi dimensioni.

Un calcolo accurato del tonnellaggio della pressa piegatrice è essenziale per una piegatura sicura ed efficiente.

Scegliere gli strumenti giusti è fondamentale:

✅ Matrici per presse piegatrici per impieghi gravosi, adatte a tonnellaggi elevati e lamiere spesse
✅ Matrici multi-V per pressa piegatrice per una produzione flessibile
✅ Matrice per pressa piegatrice con ampia apertura a V per tonnellaggi inferiori e curve di raggio maggiore

Noi di BENDMAX forniamo utensili di precisione per presse piegatrici progettati per:

• durata
• precisione
• compatibilità con i principali sistemi di presse piegatrici

Contattateci per consigli sugli utensili e soluzioni di piegatura personalizzate.

FAQ: Calcolo del tonnellaggio della pressa piegatrice

Come si calcola il tonnellaggio della pressa piegatrice?

Utilizza questa formula:

T=1,42×σ×t2VT = \frac{1,42 \times \sigma \times t^2}{V}T=V1.42×σ×t2​

Il tonnellaggio dipende da:

• spessore
• materiale
• apertura dello stampo

Un'apertura a V più ampia riduce il tonnellaggio?

SÌ.
Un'apertura a V più ampia riduce la forza di piegatura necessaria ma aumenta il raggio di curvatura.

Ecco perché per la piegatura a bassa forza si utilizza una matrice per pressa piegatrice con ampia apertura a V.

Quali utensili sono più adatti per piegare lamiere spesse?

Per materiali spessi, utilizzare matrici per presse piegatrici per impieghi gravosi perché offrono:

• maggiore capacità di carico
• migliore resistenza strutturale
• deformazione ridotta

Perché utilizzare matrici per pressa piegatrice multi-V?

Le matrici per presse piegatrici Multi V migliorano l'efficienza consentendo la realizzazione di più aperture a V in un'unica matrice.

Vantaggi:

• meno cambi di utensili
• costi di attrezzaggio inferiori
• maggiore flessibilità

Bendmax fornisce dati di riferimento sul tonnellaggio per ogni prodotto, che possono essere utilizzati come guida nella scelta degli utensili. È inoltre possibile contattare i nostri ingegneri per ricevere assistenza professionale.
