Nelle operazioni di piegatura della lamiera, molti operatori sono costretti a utilizzare utensili non adatti semplicemente perché il corretto Utensili per presse piegatrici per impieghi gravosi non è immediatamente disponibile. Sorprendentemente, a volte è comunque possibile produrre pezzi accettabili utilizzando configurazioni di utensili completamente diverse.
Tuttavia, questo approccio è:
La migliore prassi nella selezione degli utensili per la pressa piegatrice dovrebbe sempre concentrarsi su un semplice obiettivo:
Produrre componenti di altissima qualità nel minor tempo possibile.
Comprendere i diversi tipi di matrici inferiori per presse piegatrici è quindi essenziale per migliorare la produttività, ridurre i tempi di configurazione e garantire la uniformità della piegatura.
La matrice inferiore della pressa piegatrice è l'utensile montato sul basamento della pressa piegatrice che, insieme al punzone, forma la lamiera.
Il dado inferiore influisce direttamente su:
Le categorie più comuni di stampi inferiori includono:
 |  |  |  |  |
|
|
|
|
|
 |  |  |  |  |
|
|
|
|
|

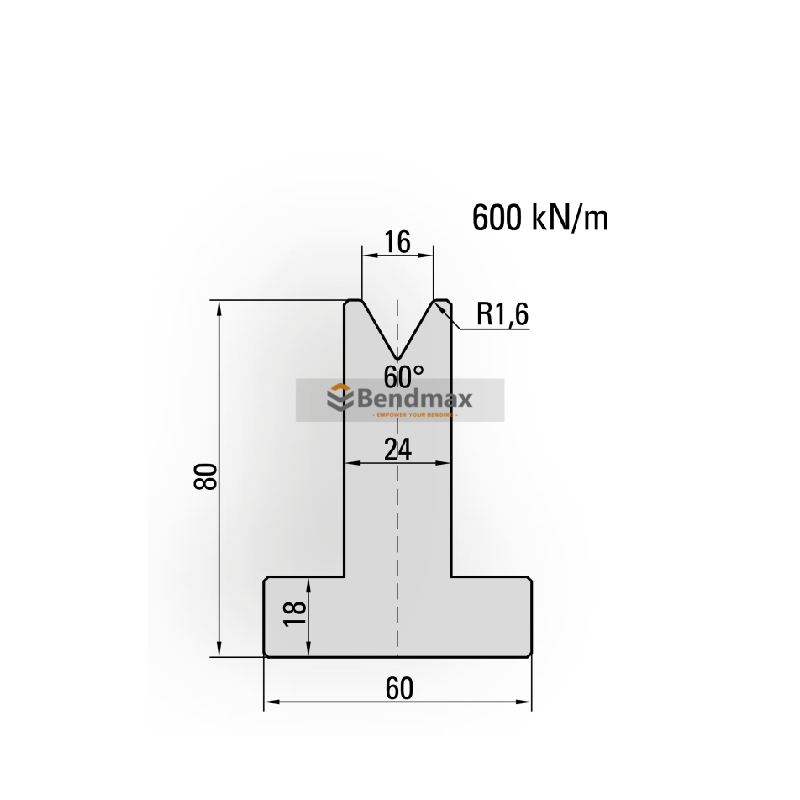

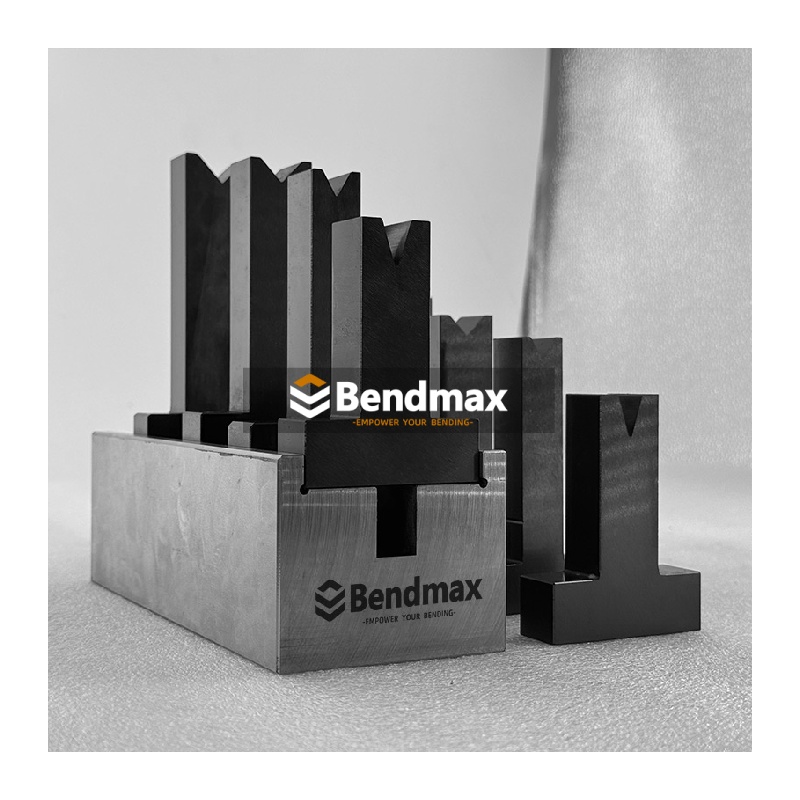

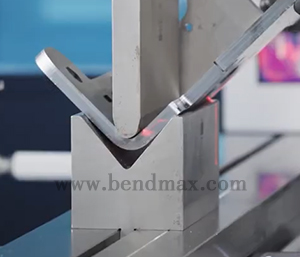

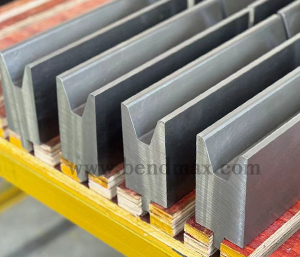

La matrice a V singola presenta un'apertura a V rettificata di precisione ed è ampiamente utilizzata per applicazioni standard di piegatura ad aria. È ideale per presse piegatrici CNC di piccole e medie dimensioni che richiedono elevata precisione di piegatura, prestazioni di formatura stabili e tempi di configurazione rapidi.
Grazie a una sola scanalatura a V, gli operatori possono ottenere risultati di piegatura uniformi e un allineamento più semplice degli utensili durante la produzione. Le matrici a V singola sono comunemente utilizzate per acciaio inossidabile, acciaio al carbonio, alluminio e altri materiali in lamiera. Le matrici a V singola sono le matrici inferiori più tradizionali e diffuse.
Gli angoli di stampo più comuni includono 30°, 60°, 85°, 86° e 90°, adatti a produrre angoli di piegatura pari o superiori a 90° a seconda del ritorno elastico del materiale e del metodo di piegatura.
 |  |  |
I vantaggi includono:
| Le tipologie più comuni includono:
| Applicazioni:
|

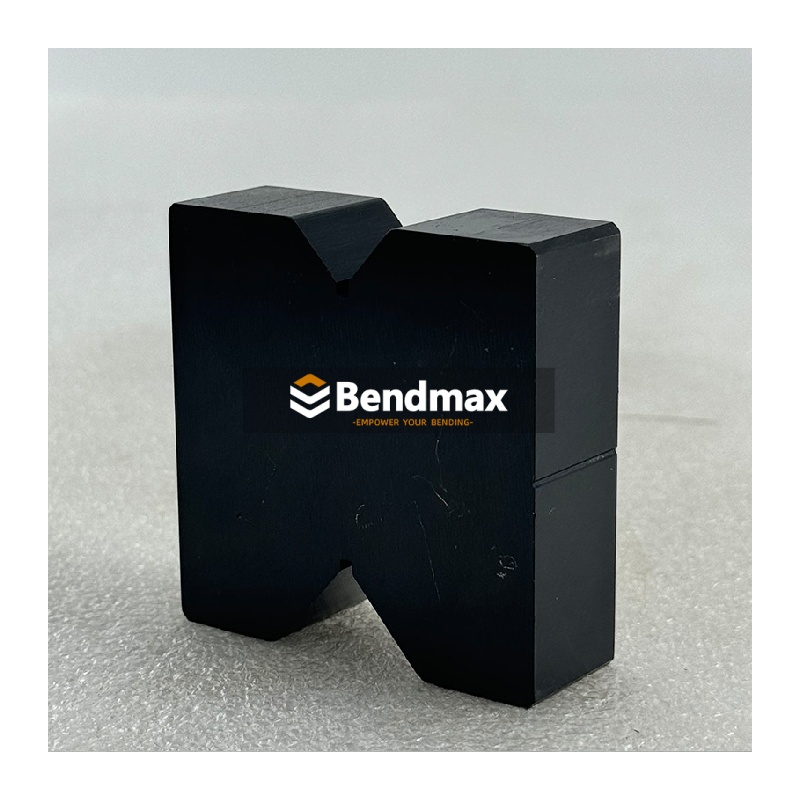

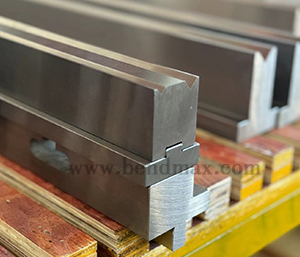

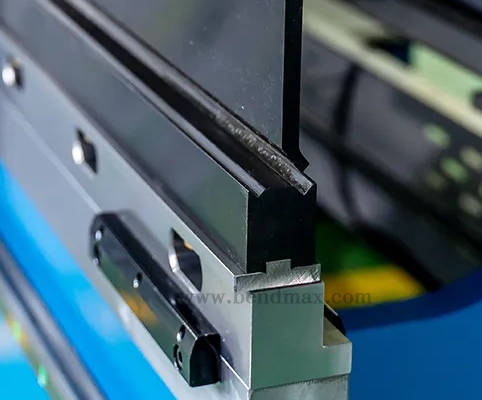

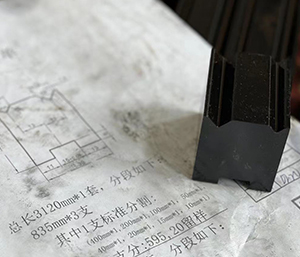

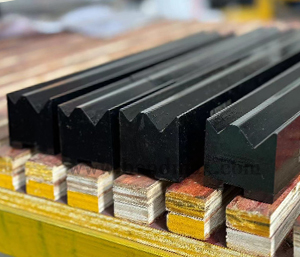

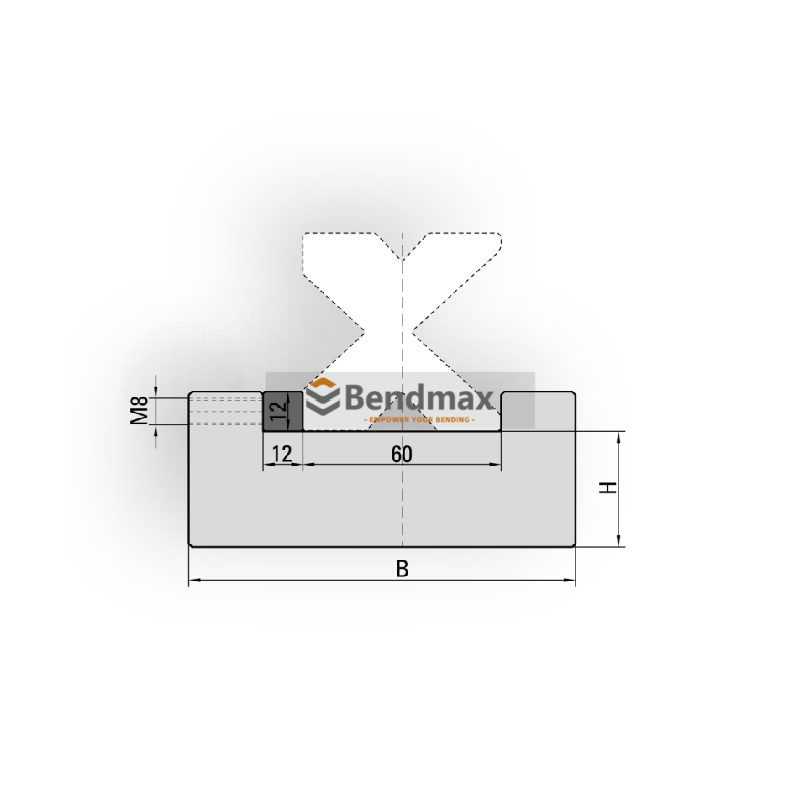

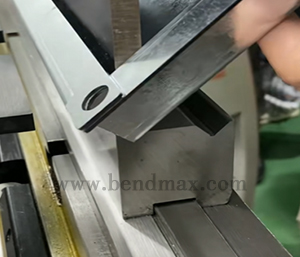

La matrice a doppia V presenta due diverse aperture a V sullo stesso corpo, consentendo agli operatori di passare da una dimensione di scanalatura all'altra senza dover cambiare utensile. Questa configurazione migliora notevolmente l'efficienza produttiva e riduce i tempi di fermo macchina durante le operazioni di piegatura a spessori multipli.
È particolarmente adatto per le officine di lavorazione della lamiera che lavorano materiali di diverso spessore o che richiedono piegature multiple in un unico ciclo di produzione. Gli stampi a doppia V offrono flessibilità, risparmio sui costi e tempi di configurazione più rapidi rispetto agli utensili a singola apertura.
Gli angoli di stampo più comuni includono 30°, 60°, 85° e 86°, adatti a diverse applicazioni di piegatura ad aria e piegatura del fondo.
Esempi:
Offrono un'eccellente flessibilità riducendo al contempo le scorte di utensili.
 |  |  |
Costruzione in acciaio per utensili ad alta resistenza
Materiali comuni:
Vantaggi:
Le moderne matrici a doppia V spesso includono:
Il tempo di configurazione può essere ridotto a:
Un terzo dei sistemi di utensili tradizionali.

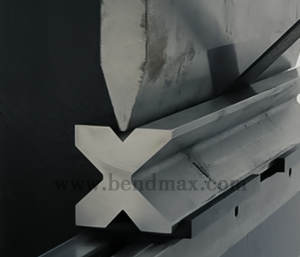

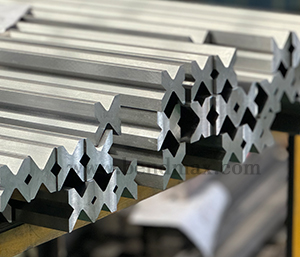

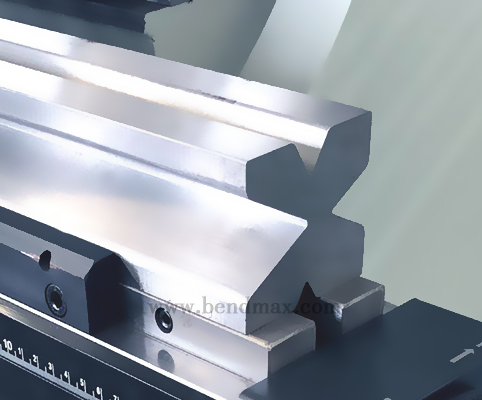

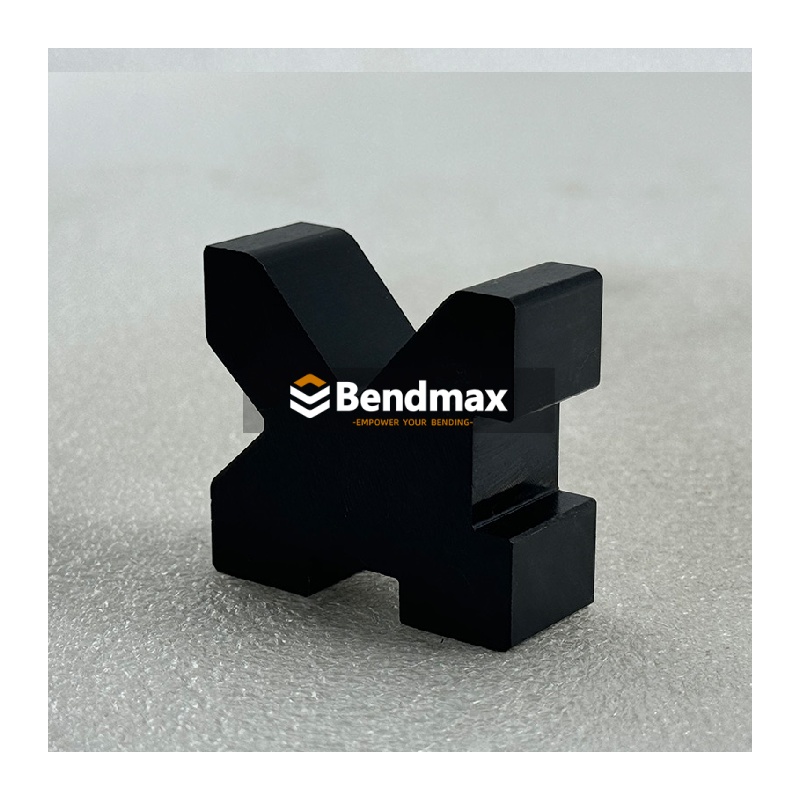

La matrice Four V è una matrice per pressa piegatrice versatile con aperture multiple, progettata con quattro scanalature a V di diverso tipo sui quattro lati del corpo dell'utensile. Gli operatori possono ruotare la matrice per selezionare rapidamente diverse dimensioni di apertura a V in base ai vari spessori della lamiera e alle esigenze di piegatura.
Questo utensile è ampiamente utilizzato negli ambienti di produzione di lamiere ad alta varietà, dove flessibilità, riduzione dei cambi utensile e configurazione efficiente delle macchine sono essenziali. È adatto per la piegatura di acciaio inossidabile, acciaio dolce, lamiere zincate e alluminio.
Sono disponibili quattro matrici a V in molteplici combinazioni di apertura a V e configurazioni angolari per supportare la piegatura di precisione per diverse applicazioni e geometrie dei pezzi.
Combinazioni tipiche:
| Vantaggi:
|  |

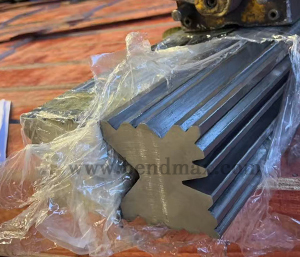

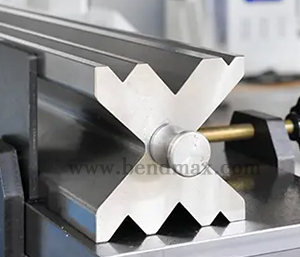

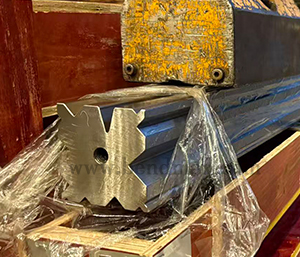

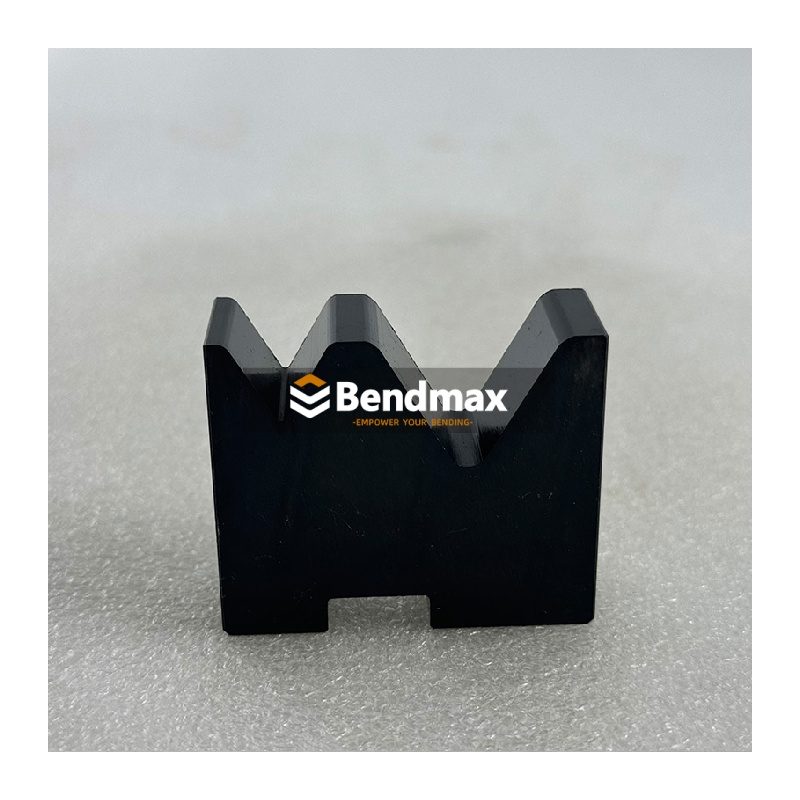

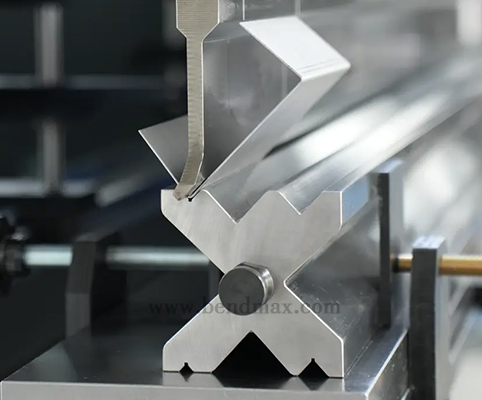

IL Matrice inferiore per pressa piegatrice multi-V Si tratta di una matrice inferiore per pressa piegatrice altamente flessibile, progettata con molteplici aperture a V in un unico corpo utensile. Consente agli operatori di selezionare rapidamente le dimensioni delle scanalature a V più adatte ai diversi spessori del materiale e alle esigenze di piegatura, senza dover cambiare frequentemente la matrice.
Questo sistema di utensili migliora significativamente l'efficienza di impostazione, riduce le scorte di utensili e aumenta la flessibilità produttiva negli ambienti di lavorazione della lamiera che gestiscono diverse applicazioni di piegatura.
Le matrici Multi-V sono comunemente utilizzate per la piegatura ad aria di lamiere di acciaio inossidabile, acciaio al carbonio, alluminio e acciaio zincato. Le diverse combinazioni di aperture a V contribuiscono a ottenere raggi di curvatura precisi, angoli stabili e una qualità di formatura uniforme su vari pezzi.
Disponibili in diverse configurazioni angolari, come 30°, 60°, 85° e 86°, le matrici Multi-V sono ideali per la produzione ad alta efficienza con presse piegatrici CNC e per operazioni di piegatura multiuso.
Sono ideali per:
|  |  |

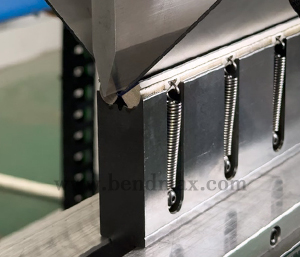

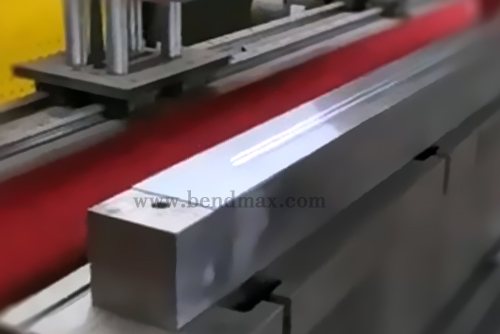

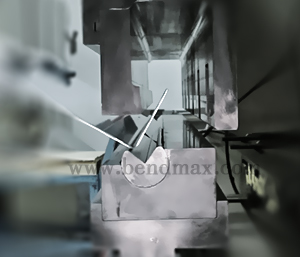

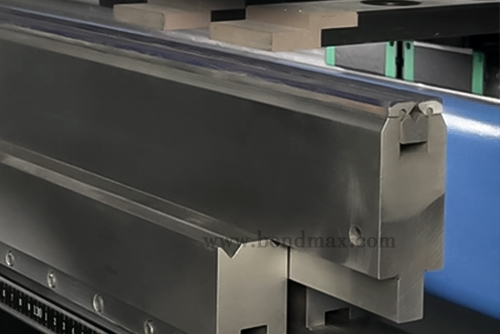

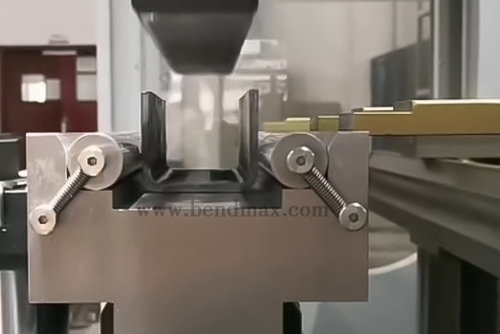

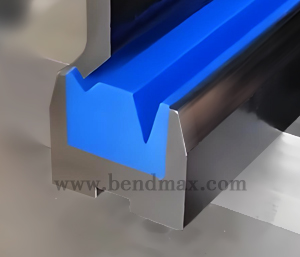

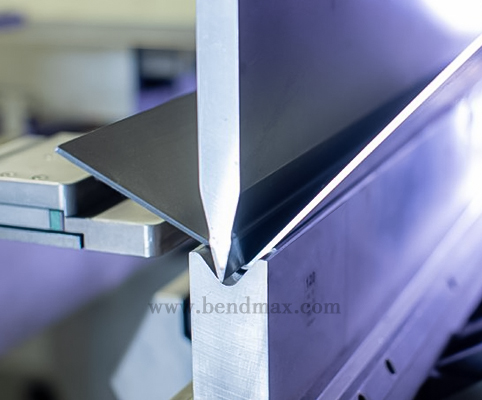

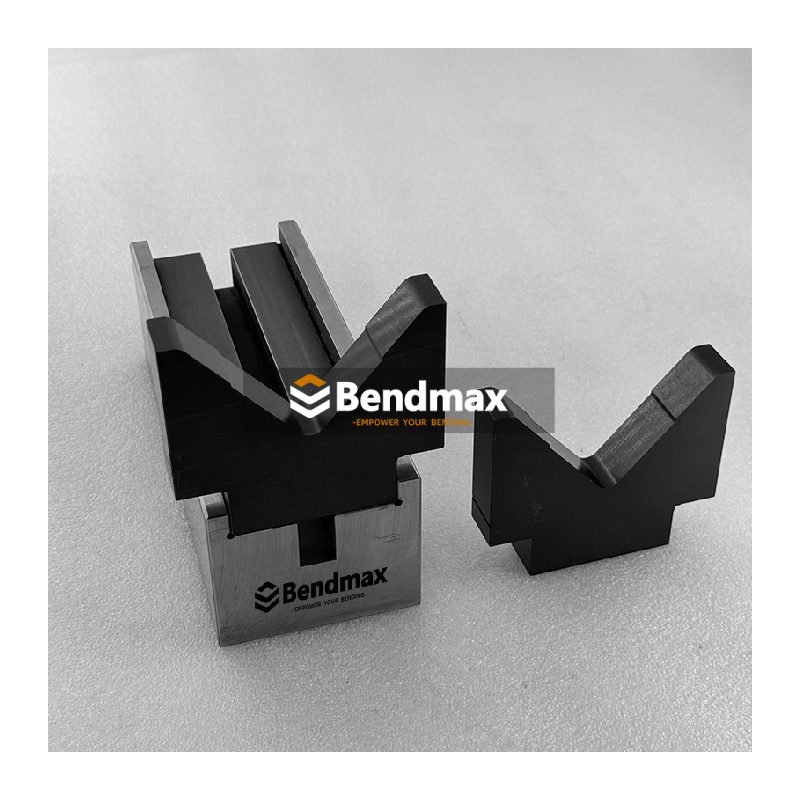

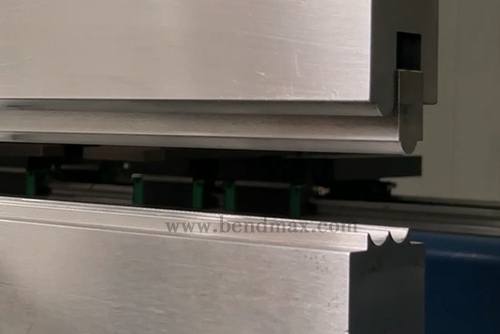

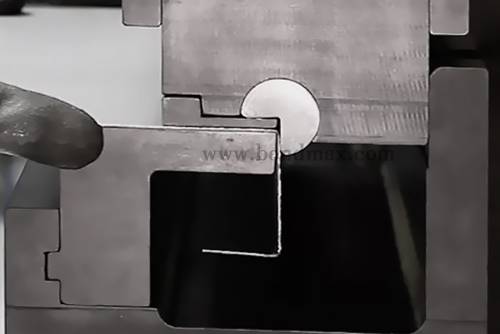

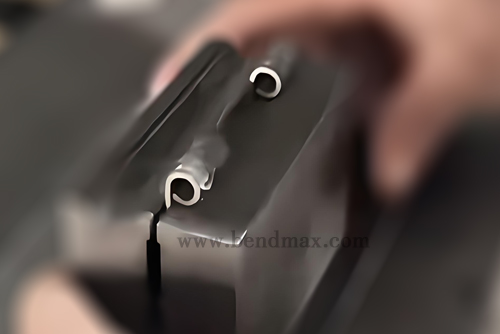

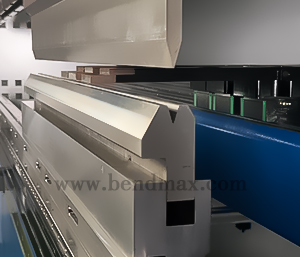

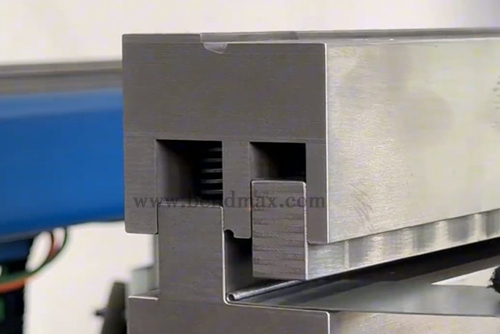

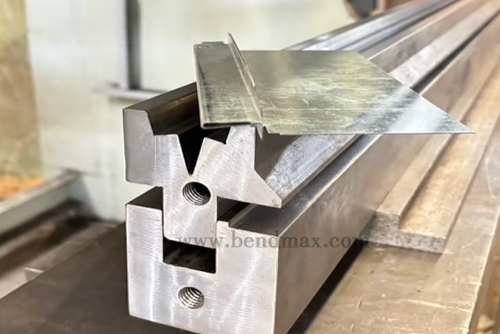

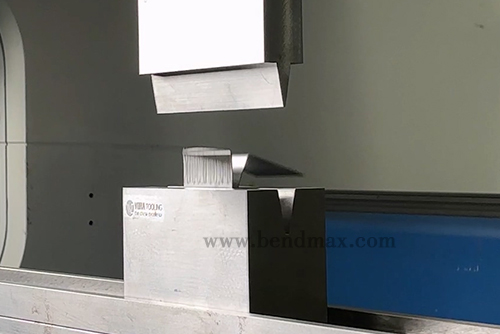

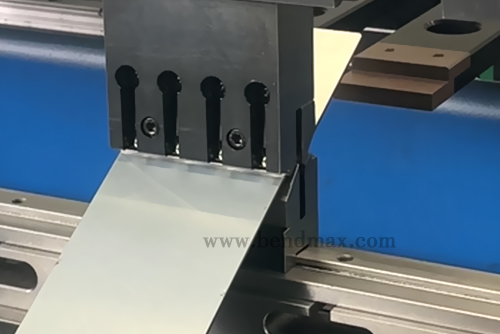

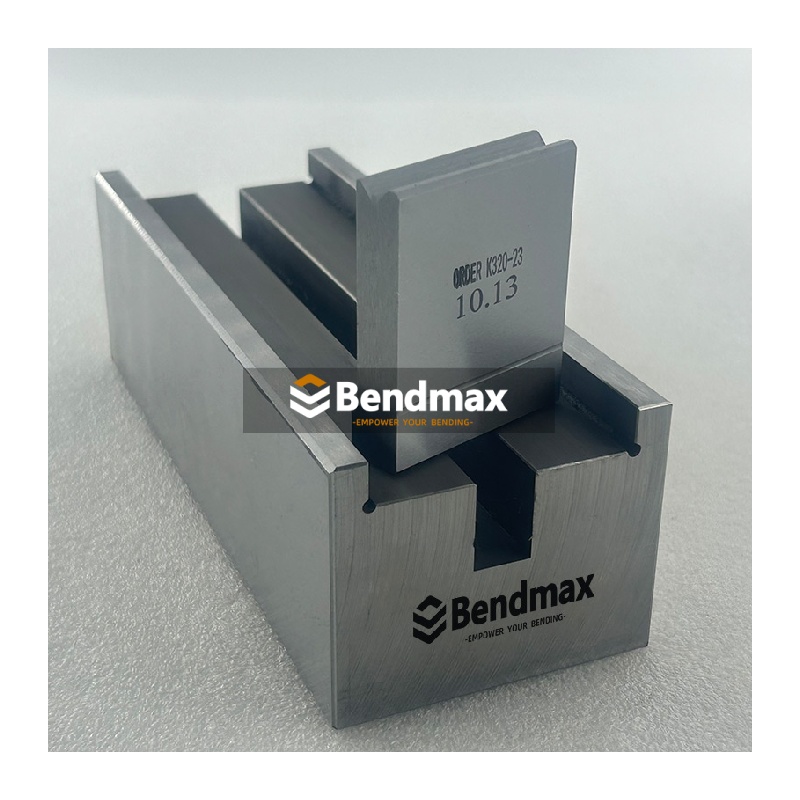

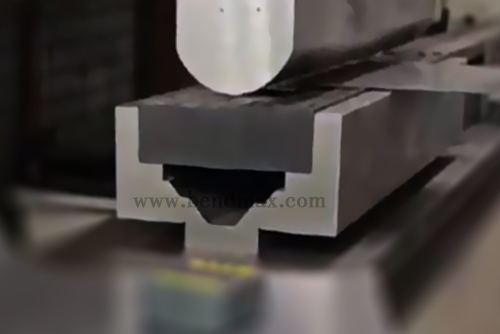

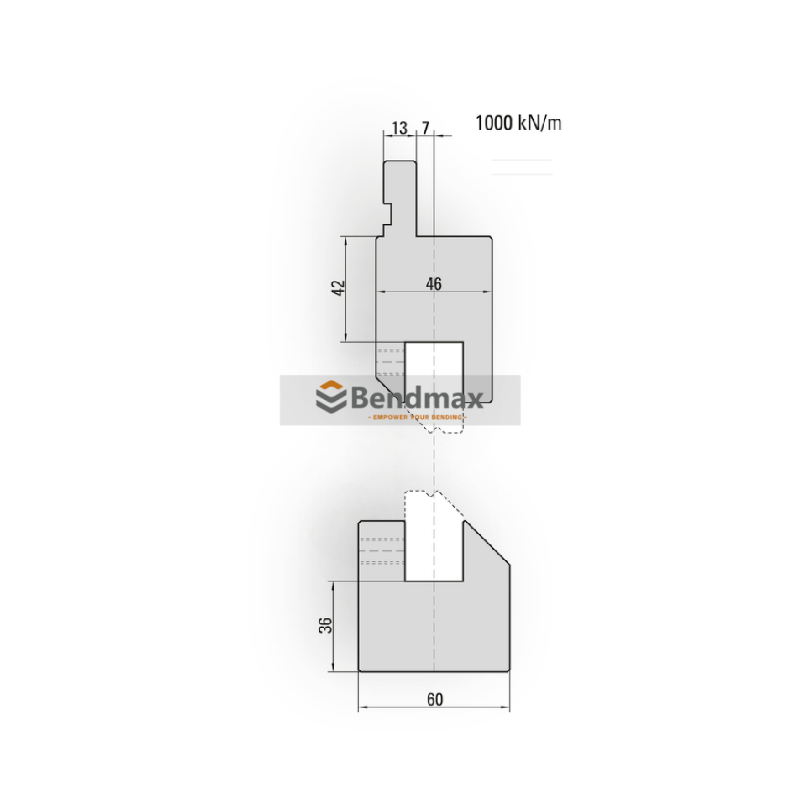

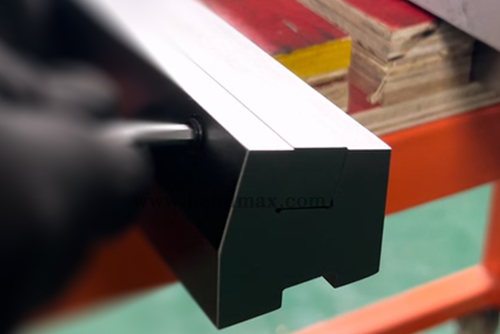

Oltre alle V-die standard, molti Matrici personalizzate per la piegatura di lamiere sono stati sviluppati per applicazioni di flessione complesse.

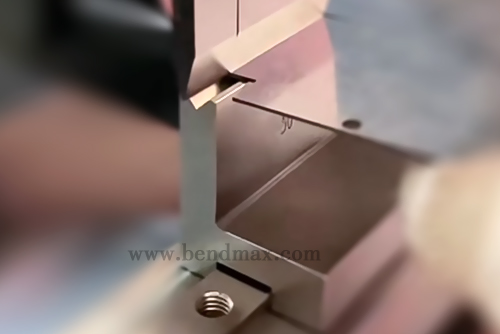

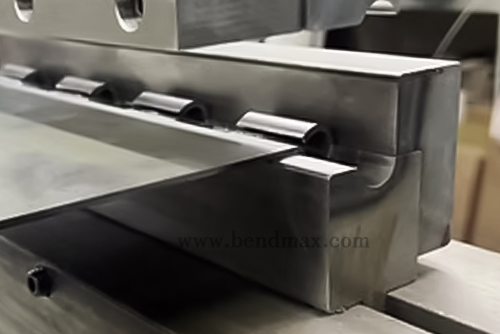

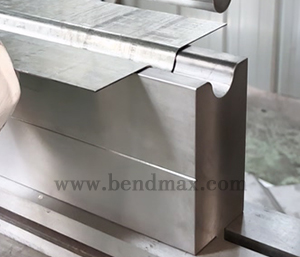

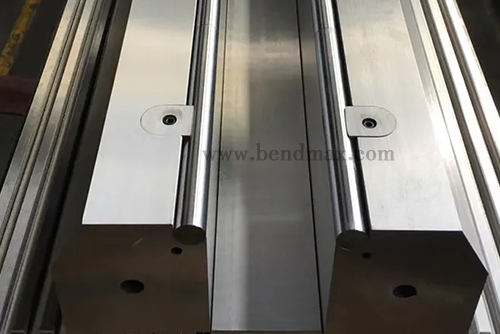

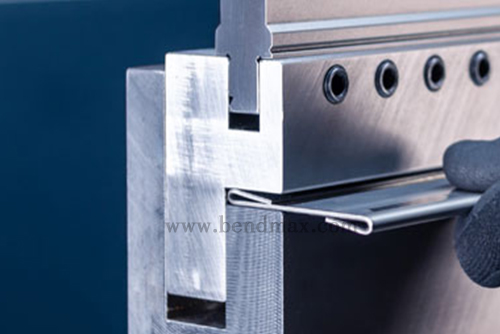

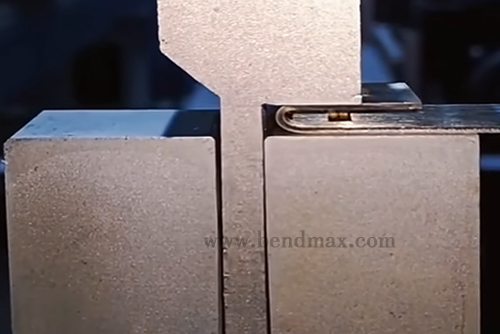

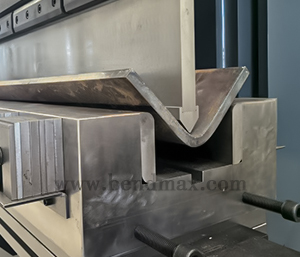

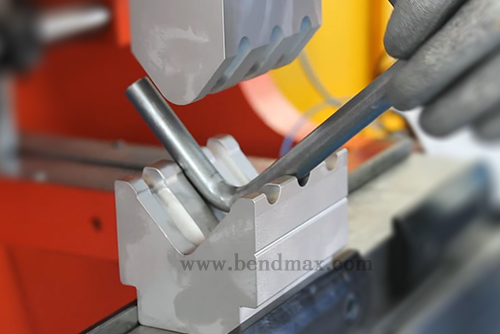

Tra gli esempi più importanti si annoverano:
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
Ogni stampo è progettato per risolvere specifiche problematiche di produzione, migliorando al contempo l'efficienza e la uniformità dei pezzi.
Sito web ufficiale di BENDMAX fornisce:
Compatibile con:
|
Le matrici inferiori delle presse piegatrici sono molto più complesse di semplici scanalature a V.
Influenzano direttamente:
Quando ci si trova di fronte ad applicazioni complesse come:
Il supporto professionale per gli strumenti diventa essenziale.
Questo articolo si concentra principalmente sulle matrici inferiori delle presse piegatrici.

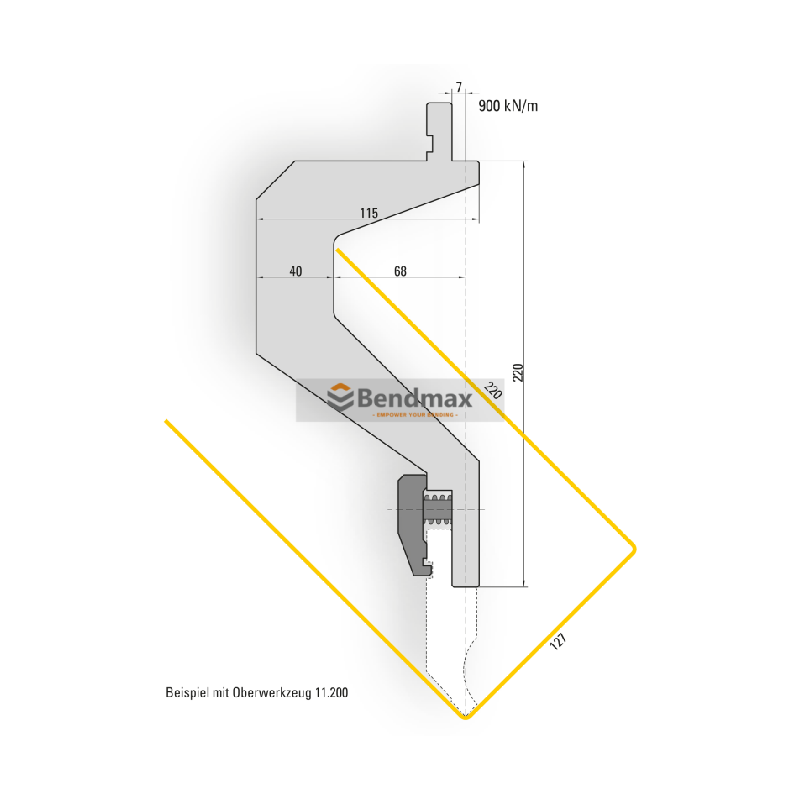

Tuttavia, anche altri componenti sono altrettanto importanti, tra cui:
Puoi approfondire la conoscenza delle presse piegatrici professionali consultando gli articoli correlati sul nostro sito web.
